В этой статье мы расскажем, как проверить магнетрон микроволновой печи с помощью мультиметра и предоставим схему его подключения. Проверка магнетрона важна для диагностики неисправностей СВЧ-печки, так как он отвечает за генерацию микроволн для разогрева пищи. Умение тестировать магнетрон поможет выявить проблемы, сэкономить на ремонте и продлить срок службы микроволновой печи.
Как проверить магнетрон СВЧ-печки на исправность
Магнетрон является ключевым компонентом микроволновой печи. Он отвечает за генерацию микроволнового излучения, необходимого для приготовления пищи, включая разогрев, размораживание и запекание.
Информация. Благодаря сложной конструкции магнетрона и всей микроволновой системы, за 2-3 минуты можно разогреть обед или вскипятить стакан воды.
Как и любая деталь бытового прибора, магнетрон может выйти из строя. Наиболее распространенные неисправности магнетрона микроволновой печи:
- сгорание защитного колпачка;
- перегорание нити накала;
- разгерметизация из-за перегрева;
- пробой конденсатора из-за скачков напряжения в сети;
- отсутствие контакта в предохранителе, который контролирует температуру и уровень нагрева;
- повреждение высоковольтного предохранителя;
- пробой высоковольтного диода;
- поломка магнитной системы (в редких случаях может лопнуть один или оба магнита в блоке).
Признаки неисправностей могут проявляться в некорректной работе устройства: отсутствие подогрева пищи, появление искр, дыма или посторонних звуков (гудения, жужжания и т.д.). В таких ситуациях важно провести качественную диагностику и своевременный ремонт.
Диагностика начинается с визуального осмотра устройства. Для этого необходимо:
- Отключить прибор от электросети.
- Проверить внутреннюю камеру. Если магнетрон неисправен, могут быть видны оплавленные участки или потемнения на стенках.
- Снять боковые и верхнюю панели корпуса, аккуратно открутив болты.
- Тщательно осмотреть блок на наличие оплавлений, обгораний и отпаявшихся проводов.
Если визуальный осмотр магнетрона не выявил никаких внешних повреждений, диагностику следует продолжить с использованием специального оборудования.
Это интересно:
Замена слюдяной пластины в микроволновой печи
Как установить встраиваемую микроволновку
Проверка исправности магнетрона микроволновой печи является важной процедурой для обеспечения безопасной и эффективной работы устройства. Эксперты отмечают, что регулярная диагностика этого ключевого элемента позволяет предотвратить возможные поломки и продлить срок службы печи. Основными признаками неисправности магнетрона являются отсутствие нагрева пищи, необычные звуки во время работы и запах гари. Специалисты рекомендуют проводить проверку с использованием мультиметра для измерения сопротивления обмоток и тестирования высоковольтного диода. Важно помнить, что работа с высоковольтными компонентами требует осторожности и знаний, поэтому в случае сомнений лучше обратиться к профессионалам. Правильная диагностика и своевременное обслуживание помогут избежать серьезных проблем и обеспечат надежную эксплуатацию микроволновой печи.
Какое оборудование понадобится
Чтобы проверить магнетрон в микроволновке, потребуется специальное оборудование — мультиметр или тестер.
Мультиметр — это комбинированный электроизмерительный прибор, который определяет характеристики электрического сигнала:
- переменного напряжения;
- постоянного напряжения;
- постоянного тока;
- электрического сопротивления.
Дополнительно в некоторых мультиметрах есть функции измерения силы переменного тока, прозвонки (определение электрического сопротивления со звуковой или световой сигнализацией), тестирования диодов и транзисторов и пр.
Читайте также:
Справка. Функционально мультиметр объединяет возможности нескольких измерительных приборов: амперметра, омметра, вольтметра.
Проверка магнетрона СВЧ-печи тестером на наличие скрытой поломки проводится в несколько этапов:
- Микроволновку отключают от сети.
- Снимают боковую и верхнюю панели корпуса, обеспечив тем самым доступ к блоку.

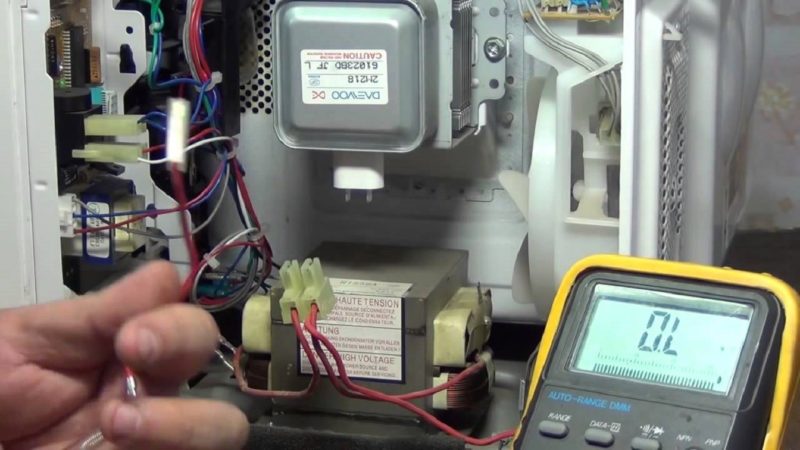

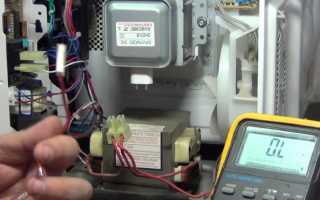

- Проверяют нить накала. Для этого подключают щупы тестера к клеммам магнетрона для измерения сопротивления между ними. Если на мультиметре отображается значение в несколько Ом, значит, нить исправна. Если же тестер показывает бесконечность — нить перегорела.
- Проверяют печатную плату — схему питания магнетрона, включающую резисторы, диоды, конденсаторы, варисторы. Все детали тестируют мультиметром на месте, без выпаивания с платы.
- Определяют состояние термопредохранителя. Если он исправен, тестер покажет сопротивление, равное 0.

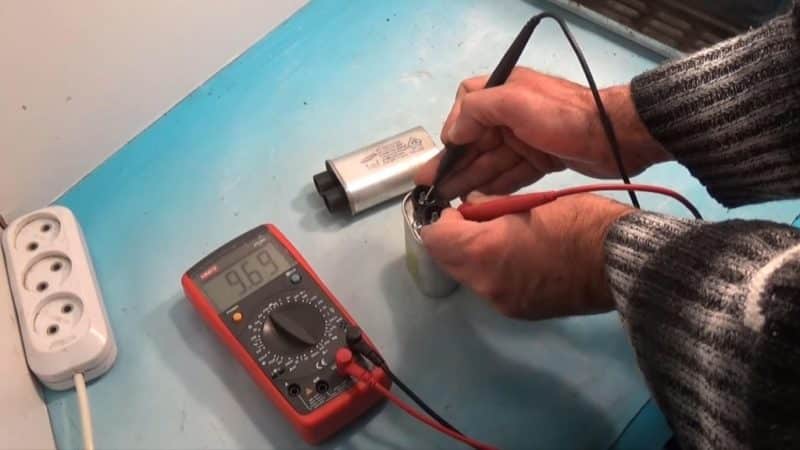

- Проверяют высоковольтный конденсатор на предмет пробоя. Если он в рабочем состоянии, мультиметр покажет бесконечность, если же неисправен — значение, близкое к 0.
Желательно протестировать высоковольтный диод. Уровень внутреннего сопротивления высок, поэтому тестер с небольшим диапазоном измерения сопротивления для этого не подойдет. Для правильной оценки состояния детали потребуется мегаомметр — электроизмерительный прибор (омметр) со шкалой более 100 мОм. Однако такое устройство не всегда найдется под рукой.
Есть другой способ диагностики с использованием двухпроводной домашней электросети. Для этого:
- Один вывод диода подключают к сетевому проводу.
- Между вторым и другим проводником сети включают мультиметр для измерения постоянного напряжения.
- Если диод целый, измерительный прибор покажет выпрямленное напряжение. При повреждении диода показатель останется нулевым.
Практически любую неисправность возможно устранить, заменив вышедшую из строя деталь. Лишь при разгерметизации блок не подлежит ремонту — его заменяют на новый.
Внимание! Во время работы соблюдайте технику безопасности.
| Признак неисправности магнетрона | Способ проверки | Результат и вывод |
|---|---|---|
| Микроволновая печь не нагревает пищу | Проверка наличия высокого напряжения на магнетроне (осторожно, опасно!) | Напряжение отсутствует — магнетрон или высоковольтный трансформатор неисправны. Напряжение есть — проблема в другом компоненте. |
| Слабый нагрев пищи | Измерение мощности излучения магнетрона (специальным прибором) | Мощность ниже нормы — магнетрон изношен или неисправен. Мощность в норме — проблема в другом компоненте. |
| Странные звуки (свист, треск) из микроволновки | Визуальный осмотр магнетрона на наличие повреждений (трещин, оплавлений) | Повреждения обнаружены — магнетрон неисправен. Повреждений нет — проблема в другом компоненте. |
| Искры внутри микроволновой печи | Проверка целостности высоковольтного диода и конденсатора | Неисправность диода или конденсатора может привести к повреждению магнетрона. |
| Запах гари | Визуальный осмотр магнетрона и других компонентов на наличие повреждений и следов гари | Запах гари от магнетрона — магнетрон неисправен. |
Интересные факты
Вот несколько интересных фактов о проверке исправности магнетрона в микроволновой печи:
-
Принцип работы магнетрона: Магнетрон — это ключевой компонент микроволновой печи, который генерирует микроволны. Он работает на основе взаимодействия электронов с магнитным полем, что позволяет преобразовывать электрическую энергию в радиочастотную. Проверка исправности магнетрона включает в себя тестирование его способности генерировать микроволны, что можно сделать с помощью специального оборудования или простых тестов с использованием воды.
-
Опасность высоких напряжений: При проверке магнетрона необходимо соблюдать осторожность, так как он работает с высокими напряжениями (до 4000 В). Неправильное обращение с микроволновой печью может привести к электрическому удару. Поэтому важно отключать устройство от сети и разряжать конденсаторы перед проведением любых проверок.
-
Симптомы неисправности: Если микроволновая печь не нагревает пищу, это может быть признаком неисправности магнетрона. Другими симптомами могут быть странные звуки, запах гари или видимые повреждения. В таких случаях важно не только проверить магнетрон, но и другие компоненты, такие как диод и трансформатор, так как они могут также влиять на работу устройства.

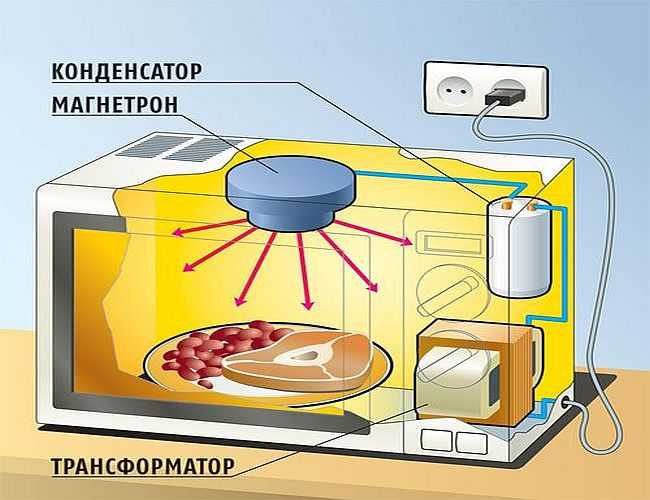

Из чего состоит магнетрон в микроволновке
Устройство магнетрона в микроволновой печи имеет сложную конструкцию. Ключевые компоненты включают:
- металлический колпачок, установленный на антенне магнетрона;
- изолятор;
- фланец с отверстиями для крепления;
- два кольцевых постоянных магнита, которые необходимы для формирования магнитного поля;
- радиатор, который обеспечивает охлаждение магнетрона;
- цилиндрическое тело магнетрона;
- внешний корпус устройства;
- фильтр, состоящий из переходных конденсаторов и дросселей, который защищает от выхода излучения за пределы магнетрона;
- контакты и изолятор.
Тело магнетрона представляет собой керамический цилиндр, внутри которого располагаются:
- Анод — медный цилиндр, разделенный на несколько отсеков, в которых находятся резонаторы с проволочной петлей. Эта петля соединена с катодом и выводится к антенне.
- Катод — цилиндр с нитью накала, который отвечает за генерацию потока электронов.
Работа магнетрона основана на создании микроволнового излучения, которое возникает при взаимодействии электрического поля, генерируемого катодом под высоким напряжением, и магнитного поля, создаваемого кольцевыми магнитами. Проволочная петля улавливает это излучение и передает его через антенну в волновод, откуда оно попадает в камеру для разогрева пищи.
-
Читайте также:
Схема подключения магнетрона в микроволновке
В микроволновой печи магнетрон подключен к выходным обмоткам трансформатора. Именно на его вторичных катушках трансформируются:
- 4V для питания цепи подогрева катода;
- 2000V, которые поступают на умножитель напряжения, собранный на конденсаторе С1 и диоде VD1.
Цепь подогрева представляет собой толстый провод, который рассчитан на постоянную нагрузку величиной в 10А. Высоковольтная катушка и ее провода характеризуются высокими изоляторными свойствами.
Трансформатор, в свою очередь, подключен к бытовой сети электропитания.
Это интересно:
Что делать, если микроволновая печь перестала включаться
Разборка микроволновой печи — как это правильно сделать
Почему микроволновая печь крутит, но не греет
Заключение
Магнетрон является одной из ключевых компонентов микроволновой печи, отвечающей за производство микроволнового излучения. В случае его неисправности, работа устройства может нарушаться: оно начинает издавать посторонние звуки, гудеть, искрить или даже дымить.
Для проверки работоспособности магнетрона сначала проводят визуальный осмотр, а затем используют мультиметр для определения причин неисправности. Наиболее распространенной проблемой является сгорание колпачка на антенне магнетрона, которое устраняется заменой этой детали на новую. К более редким поломкам можно отнести повреждение магнитов и разгерметизацию блока. В первом случае проблему решают заменой магнитов, а во втором случае блок не подлежит ремонту.
Типичные неисправности магнетрона и их причины
Магнетрон является ключевым компонентом микроволновой печи, отвечающим за генерацию микроволн, которые нагревают пищу. Однако, как и любое другое устройство, магнетрон может выходить из строя. Понимание типичных неисправностей и их причин поможет пользователям своевременно выявлять проблемы и принимать меры по их устранению.
Одной из самых распространенных неисправностей магнетрона является его перегрев. Это может происходить по нескольким причинам. Во-первых, недостаточная вентиляция вокруг устройства может привести к накоплению тепла. Если вентиляционные отверстия заблокированы или загрязнены, это может вызвать перегрев. Во-вторых, использование микроволновой печи без пищи внутри также может привести к перегреву магнетрона, так как он будет работать без нагрузки, что не предусмотрено его конструкцией.
Еще одной распространенной проблемой является выход магнетрона из строя из-за короткого замыкания. Это может произойти в результате повреждения изоляции проводов или контактов, что приводит к тому, что электрический ток начинает течь по неправильному пути. Короткое замыкание может также произойти из-за попадания влаги внутрь устройства, что может произойти, если печь не была правильно защищена от воды.
-
Читайте также:
Также стоит упомянуть о проблемах с высоковольтным трансформатором, который обеспечивает магнетрон необходимым напряжением. Если трансформатор выходит из строя, магнетрон не будет получать достаточное количество энергии для работы. Это может проявляться в виде слабого нагрева пищи или полного отсутствия нагрева.
К другим возможным неисправностям можно отнести механические повреждения магнетрона, такие как трещины или деформации, которые могут возникнуть в результате удара или неправильной установки. Такие повреждения могут привести к утечке микроволн, что делает устройство небезопасным для использования.
Наконец, стоит отметить, что срок службы магнетрона ограничен, и со временем он может просто выйти из строя из-за естественного износа. Обычно это происходит после нескольких лет активного использования, и в таких случаях замена магнетрона становится единственным решением.
Понимание этих типичных неисправностей и их причин поможет пользователям микроволновых печей более эффективно диагностировать проблемы и принимать меры для их устранения, что в конечном итоге продлит срок службы устройства и обеспечит его безопасную эксплуатацию.
Вопрос-ответ
Как проверить исправность микроволнового магнетрона?
Проверьте сопротивление магнетрона омметром. Нормальное значение сопротивления — ∞ (бесконечность), то есть бесконечное сопротивление или обрыв цепи (OL), если хотите. Любые другие показания указывают на неисправность. Если магнетрон в порядке, возможно, стоит поискать другую причину перегорания предохранителя.
Можно ли включать микроволновку без магнетрона?
Ни одна микроволновка не сможет разогревать пищу без магнетрона. Его стоимость составляет большую часть цены микроволновой печи.
Советы
СОВЕТ №1
Перед началом проверки магнетрона обязательно отключите микроволновую печь от сети. Это поможет избежать электрического удара и гарантирует вашу безопасность во время работы с устройством.
СОВЕТ №2
Используйте мультиметр для проверки сопротивления магнетрона. Если значение сопротивления значительно ниже или выше нормы, это может указывать на неисправность устройства, и его следует заменить.
СОВЕТ №3
Обратите внимание на наличие видимых повреждений, таких как трещины или обгоревшие участки на магнетроне. Эти признаки могут свидетельствовать о серьезных проблемах, требующих немедленного вмешательства специалиста.
-
Читайте также:
СОВЕТ №4
Если вы не уверены в своих навыках диагностики, лучше обратиться к профессиональному мастеру. Неправильная проверка или замена магнетрона может привести к дополнительным повреждениям и увеличению затрат на ремонт.
