Подключение гофры к кухонной вытяжке — как закрепить

Правильное подключение гофры к кухонной вытяжке — ключевой этап для эффективной вентиляции. В статье рассмотрим, как выбрать между пластиковыми и алюминиевыми гофрами, а также дадим рекомендации по установке и креплению. Вы узнаете, как соединить трубы из ПХВ, установить плоские и квадратные воздуховоды диаметром 120 мм, а также получите советы по скрытию гофры для сохранения эстетики интерьера. Эта информация поможет улучшить воздухообмен и сделать кухонное пространство более комфортным.

Что такое гофра и зачем она нужна для вытяжных устройств

Гофрированная труба — это ключевой компонент кухонной вытяжки проточного типа. В таких устройствах дым, пар и копоть, образующиеся при готовке, выводятся из помещения в общую вентиляцию или на улицу. Гофра служит связующим звеном между вытяжным устройством и выходным отверстием для загрязненного воздуха.

Не всегда вентиляционная шахта или стена, где можно установить выходное отверстие, расположены близко к плите. В некоторых случаях для прокладки воздуховода от вытяжки необходимо обойти углы, трубы или другие преграды. С этой задачей может справиться только надежная и в то же время гибкая гофрированная труба.

Гофру можно изгибать, растягивать или сжимать, и она при этом сохранит свою форму. Внутреннее пространство трубы не будет сужаться или перекрываться, что предотвращает возникновение дополнительного сопротивления воздуху и не требует увеличения мощности вытяжного устройства.

Эксперты в области вентиляции подчеркивают важность правильного подключения гофры к кухонной вытяжке для обеспечения эффективного удаления запахов и пара. При установке гофры необходимо учитывать ее диаметр, который должен соответствовать выходному отверстию вытяжки. Специалисты рекомендуют использовать специальные хомуты или зажимы для надежного крепления, что предотвратит утечки воздуха и повысит эффективность работы устройства. Также важно избегать резких изгибов гофры, так как это может снизить производительность вытяжки. Для достижения наилучших результатов стоит обратить внимание на качество материала гофры, выбирая устойчивые к высоким температурам и влаге варианты. Правильное подключение не только улучшит функциональность вытяжки, но и продлит срок ее службы.

Установка воздуховода для кухонной вытяжки

Виды гофры

Гибкие воздуховоды для вентиляции отличаются по форме и диаметру. Материалы и способ их изготовления тоже различны.

Интересные факты

Вот несколько интересных фактов о подключении гофры к кухонной вытяжке:

1. Материалы гофры: Гофры для вытяжек могут быть выполнены из различных материалов, таких как алюминий, пластик или нержавеющая сталь. Алюминиевые гофры наиболее популярны благодаря своей легкости и устойчивости к высоким температурам, в то время как пластиковые гофры легче устанавливать, но они менее устойчивы к нагреву.

2. Правильный диаметр: При выборе гофры важно учитывать диаметр вентиляционного канала. Неправильный диаметр может привести к снижению эффективности вытяжки и увеличению шума. Рекомендуется использовать гофру, соответствующую диаметру выхода вытяжки, чтобы обеспечить оптимальный поток воздуха.

3. Устранение изгибов: При установке гофры старайтесь минимизировать количество изгибов и поворотов. Каждый изгиб увеличивает сопротивление потоку воздуха, что может снизить эффективность работы вытяжки. Если изгибы неизбежны, старайтесь делать их плавными, чтобы обеспечить лучший воздушный поток.

Maunfeld Cascada (вытяжка)

Материалы для гофрированных труб

В процессе изготовления гофрированных труб применяются сталь, цветные металлы, пластмассы и полиэтилен.

Алюминиевая гофра

Алюминиевые воздуховоды используются для бытовых вытяжек чаще изделий из других материалов.

Они обладают рядом преимуществ:

• гибкость трубы позволяет согнуть ее под любым углом без использования дополнительных деталей и приспособлений, внутренний диаметр при этом не пострадает;
• легкий материал не требует создания сложных удерживающих конструкций;
• алюминиевая гофра не электризуется, ее не нужно заземлять;
• материал не горючий;
• может использоваться в широком температурном диапазоне (от -30 до +250°C) как в помещении, так и на улице;
• обладает стойкостью к воздействию влаги, солнечного света, химических веществ.

Гофрированные трубы из алюминия отличаются простотой монтажа – для установки не обязательно обладать строительными навыками.

Отрицательные стороны у алюминиевых гофротруб тоже есть:

• мягкость металла может привести к повреждениям в процессе монтажа;
• при демонтаже трубы установить ее обратно, сохранив герметичность, будет сложно;
• растянутую трубу невозможно привести к изначальной длине;
• наличие вибрации, высокий уровень шума;
• неоднозначность внешнего вида — алюминиевая труба будет уместна не в любом интерьере. Возможно, придется скрывать ее за элементами мебели.

Обратите внимание! Алюминий хорошо проводит как тепло, как и холод. Зимой труба из алюминия может передавать в помещение холод с улицы, покрываясь конденсатом из-за разницы температур.

Как ЛЕГКО установить ВЫТЯЖКУ и ВОЗДУХОВОД на КУХНЕ Установка вытяжки и воздуховода своими руками

Гофротрубы из пластика

Пластиковые трубы производятся из различных полимерных материалов, среди которых наибольшей популярностью пользуются изделия из поливинилхлорида (ПВХ).

Трубы из ПВХ имеют небольшой вес, не подвержены воздействию воды и солнечного света. Их установка и очистка от загрязнений не вызывают трудностей. Эти трубы не подвержены окислению и обладают высокой стойкостью к агрессивным химическим веществам. Температурный диапазон их эксплуатации составляет от -25 до +95°C, а срок службы может достигать 50 лет.

Гофрированные трубы из ПВХ отличаются эстетичным внешним видом, что позволяет им гармонично вписываться в интерьер кухни.

К недостаткам можно отнести:

• хрупкость при механических повреждениях;
• воспламеняемость и выделение дыма;
• способность накапливать статическое электричество;
• более высокий уровень шума по сравнению с металлическими изделиями;
• при нагревании некоторые трубы могут издавать неприятный запах пластика.

Помимо ПВХ-труб, для бытовых вытяжек также применяются изделия из полиэтилена низкого давления (ПНД), которые бывают двух типов:

1. Двухслойная ПНД-гофра с гофрированной наружной и гладкой внутренней поверхностью, обеспечивающая минимальное сопротивление воздушному потоку.
2. Трехслойная гофрированная труба, состоящая из наружного и внутреннего слоев ПНД, между которыми расположен металлический слой. Она обладает повышенной прочностью по сравнению с другими пластиковыми трубами.

Полиэтиленовые гофротрубы могут использоваться в диапазоне температур от -70 до +130°C. Они характеризуются низкой теплопроводностью, не подвержены электризации и гниению.

Оцинкованная сталь для гофрированных труб

Тонкие стальные гофры бывают с цинковым или полимерным покрытием. Оно защищает трубы от коррозии, придает эстетичность внешнему виду.

Высокая прочность железа обуславливает устойчивость труб к механическим повреждениям. Термостойкость стальных изделий достигает 900°C.

Такие трубы более тяжелые и прочные, чем алюминиевые, но случайно помять в процессе установки их тоже возможно. Для оцинкованной гофры потребуются более надежные крепления к потолку и стенам.

Собрать растянутую трубу обратно или использовать повторно при демонтаже не представляется возможным.

Сэндвич-трубы

Многослойные гофрированные конструкции эффективно устраняют проблему конденсата на воздуховодах в зимний сезон. Трубопроводы с теплоизоляцией, выполненные из алюминия или пластика, обернуты минеральной ватой, которая защищена полимерной пленкой.

Теплоизолированные трубы помогут сохранить тепло в помещении и предотвратят образование водяных капель на поверхности гофрированной трубы.

Изоляционный материал также способствует снижению уровня шума, что делает работу вытяжных систем более комфортной и тихой.

Другие виды

Гофры из других материалов встречаются в использовании реже. Это могут быть:

1. Фольга и полиэфирная пленка на алюминиевом каркасе. Выдерживает высокое давление в системе вентиляции. Используется при температуре от -25 до +90°C.
2. Нержавеющая сталь. Прочна и долговечна. Недостаток — высокая стоимость.
3. Медь. Склонна к окислению.
4. Керамика. Обладает долгим сроком службы (до 30 лет), высокой термостойкостью до +1000°C.
5. Полиэстерная ткань с пропиткой силиконом на оцинкованном каркасе. Применяется в температурном диапазоне от -60 до +270°C.

Форма, диаметр и длина гофры

При выборе гофрированной трубы важно обратить внимание на ее диаметр. Этот параметр существенно влияет на эффективность работы вытяжного устройства и уровень создаваемого шума.

Диаметр воздуховода должен соответствовать размеру вентиляционного отверстия и не быть меньше проема вентиляционной шахты. Применение слишком узкой трубы приведет к увеличению сопротивления воздуха и, как следствие, к повышенной нагрузке на вытяжное устройство.

Для домашних вытяжных систем чаще всего используются круглые гофры с диаметром от 100 до 150 мм или прямоугольные, размеры которых составляют 55-60 мм на 110-204 мм.

Воздуховод следует прокладывать по кратчайшему маршруту от вытяжки до вентиляционного отверстия. Длина этого пути определяет необходимую длину гофры. Замеры нужно проводить заранее, учитывая все препятствия, которые могут встретиться на пути гофротрубы, и добавлять к полученному значению 10-15% запаса.

Гофрированные трубы для вытяжки бывают:

• круглыми;
• квадратными;
• прямоугольными (плоскими).

Форма выбирается с учетом конфигурации отверстий вытяжного устройства и вентиляционной системы.

Важно! Если форма или диаметр вывода на вытяжном устройстве и вентиляционного проема не совпадают, рекомендуется использовать специальные переходники.

Виды гофрированной трубы по методу производства

По способу изготовления гофротруб различают:

1. Каркасные, изготовленные из алюминиевой фольги или полимерной пленки, закрепленной на металлическом остове. Такие трубы после растяжения легко возвращаются в исходную форму.
2. Спирально-навивные. В их производстве используются ленты из металла. Вытянув спиральную гофру, вернуть ее к первоначальной длине не получится.

Крепление к вытяжке гофрированного воздуховода

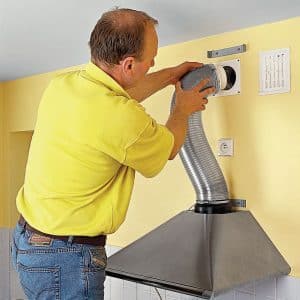

Подключение воздуховода к вытяжному устройству осуществляется следующим образом:

1. Сначала необходимо определить маршрут для воздуховода, провести замеры и подготовить схему.
2. Затем готовят гофрированную трубу нужной длины и все необходимые элементы для ее крепления.
3. Трубу вытягивают на полную длину, выполняют контрольные замеры и, если требуется, укорачивают.
4. В случае, если диаметр воздуховода не совпадает с размером отверстия вытяжного устройства, устанавливают универсальную переходную муфту. Это позволит соединить трубы разных диаметров.
5. Обрабатывают горловину вытяжки или муфту силиконовым герметиком и устанавливают гофротрубу. Место соединения снаружи фиксируют хомутом, тщательно затягивая его.
6. Если длина воздуховода превышает 0,8 м, его необходимо закрепить на стене или потолке. Для этого используют хомуты и кронштейны или уголки, размещая их на расстоянии 1 м друг от друга.

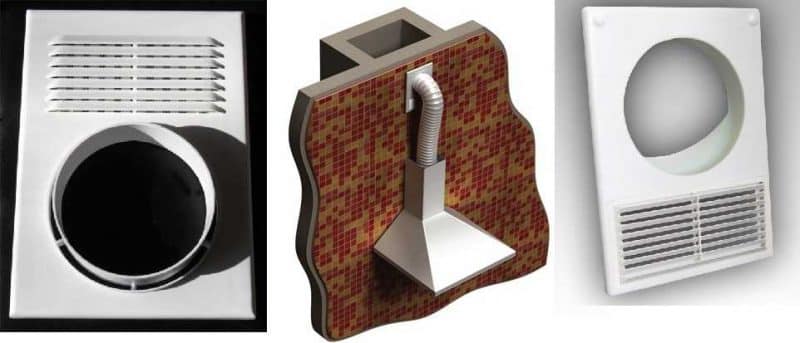

7. Вентиляционный проем закрывают специальной решеткой с отверстием для гофры. Для крепления потребуются дюбели, саморезы или универсальный клей, в зависимости от материала стен. Дополнительно щели обрабатывают монтажной пеной или герметиком.
8. Конец воздуховода фиксируют на герметик в проеме решетки и устанавливают еще один хомут, затягивая его.

После выполнения всех этих шагов система будет готова к эксплуатации. Включите вытяжку и проверьте правильность установки воздуховода и его герметичность.

Совет. Для повышения прочности и герметичности соединений рекомендуется обмотать их алюминиевым скотчем.

Как соединить между собой элементы гофры

Если конфигурация помещения не позволяет выполнить установку воздуховода из цельного отрезка гофротрубы, придется собрать его из нескольких деталей.

Скрепить детали между собой можно двумя способами:

1. Используют специальную вставку или переходную муфту, если соединяются трубы разных диаметров. Каждая деталь фиксируется хомутом на соответствующей стороне соединительного элемента.
2. Края одинаковых труб можно скрепить алюминиевой лентой, ровно отрезав и состыковав их.

Какая гофра лучше

При выборе гофрированного воздуховода для вытяжной системы важно учитывать несколько ключевых факторов, которые помогут вам определить, какая гофра подойдет именно для вашей кухни:

1. Местоположение вентиляционного отверстия. Если гофра будет выводиться наружу, стоит обратить внимание на модели с теплоизоляцией, чтобы предотвратить образование конденсата.
2. Для помещений, которые не отапливаются зимой (например, дачи), выбирайте материалы с широким диапазоном рабочих температур, такие как ПНД или сталь.
3. Если вы планируете регулярно очищать трубу изнутри, лучше выбрать пластиковые изделия. Они проще в демонтаже и мытье, не поддаются растяжению и менее подвержены деформациям.
4. Если частая уборка не входит в ваши планы, выбирайте алюминиевые, оцинкованные или нержавеющие гофры. Металлические трубы не накапливают статическое электричество и не притягивают пыль.
5. Изделия из низкокачественного пластика могут выделять неприятный запах при нагреве, быть горючими и выделять токсичные вещества при горении. Если у вас есть сомнения в качестве пластика, лучше остановиться на металлических вариантах.
6. Если кухня находится рядом с жилыми помещениями, обратите внимание на уровень шума. Пластиковые воздуховоды обычно более шумные по сравнению с алюминиевыми и стальными.
7. Не забывайте о дизайне вашей кухни. Внешний вид металлических труб может нарушить общую концепцию интерьера, тогда как пластиковые гофры выглядят более аккуратно и могут быть подобраны в нужной цветовой гамме.

Форма и диаметр воздуховода должны соответствовать характеристикам вытяжки и вентиляции, но если воздуховод будет скрыт под натяжным потолком, стоит рассмотреть установку плоской гофры.

Круглые трубы лучше использовать в просторных помещениях, так как они визуально уменьшают пространство. Квадратные и прямоугольные формы будут более уместны в небольших кухнях.

Как спрятать гофру на кухне

Не всегда труба воздуховода подходит к обстановке кухонного помещения. Есть несколько вариантов для маскировки гофры:

1. В некоторых моделях вытяжек предусмотрено наличие специальной декоративной накладки. Она скроет гофротрубу или ее часть.

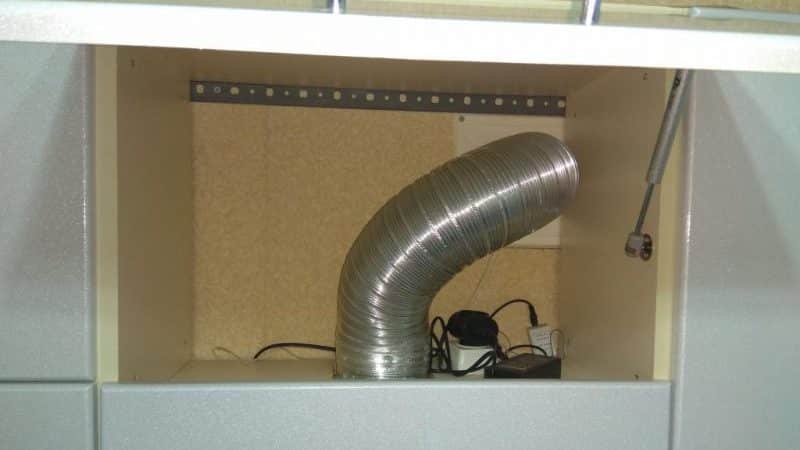

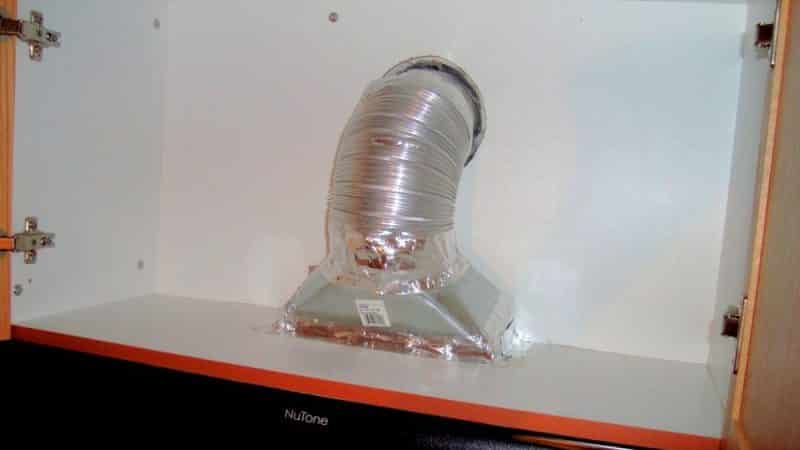

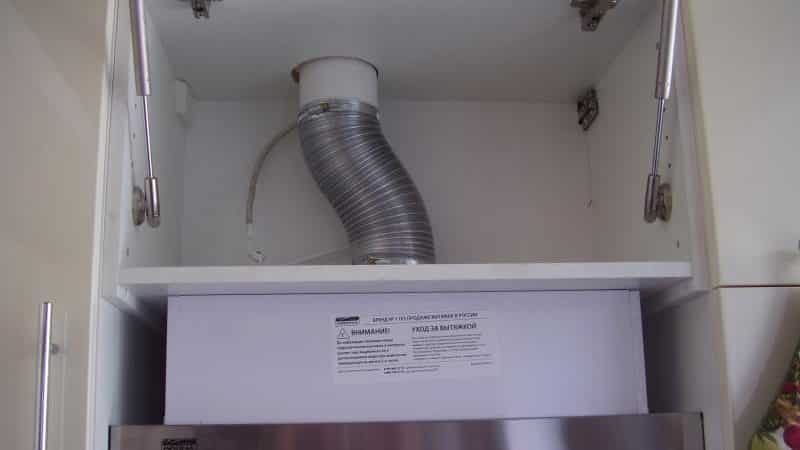

2. Воздуховод встроенной вытяжки спрячьте в шкафчике кухонного гарнитура, предварительно вырезав в нем отверстия под гофру.
3. Проведите рукав воздуховода по верхним шкафам вплотную к стене, снизу он будет малозаметен. Если труба, установленная таким способом, все равно бросается в глаза, закройте пространство декоративными панелями из пластика, фасадами в стиле кухонного гарнитура или гипсокартоном.
4. Воспользуйтесь пластиковым коробом для трубы, его можно найти в строительном магазине.
5. Соорудите короб самостоятельно из гипсокартона. Такая конструкция потребует монтажа основы из металлического профиля. В короб можно встроить дополнительные светильники, получится интересный дизайнерский элемент.

Если на кухне планируется монтаж натяжного или подвесного потолка, спрятать воздуховод за ним будет еще проще:

• приобретаете трубы плоской прямоугольной формы;
• воздуховод монтируете вплотную к старому потолку;
• поверх него устанавливаете навесной потолок обычным способом, его придется занизить всего на пару сантиметров.

При использовании многоуровневой конструкции под ней можно скрыть гофру любой формы. Она останется под каркасом для секций потолка.

Важно! Трубу воздуховода, спрятанную под потолочной конструкцией, снять для очистки или замены будет сложно. Сначала придется разобрать потолок.

Уход за воздуховодом

При удалении загрязненного воздуха из кухни, воздуховод накапливает на своих стенках часть его компонентов. В складках гофрированной трубы скапливаются жир и копоть. Снаружи труба подвергается тем же воздействиям, что и все кухонные поверхности — испарениям, брызгам и пыли.

Оптимальный подход — регулярно снимать вытяжной рукав и очищать его с использованием тех средств, которые вы обычно применяете для уборки на кухне, при этом учитывая материал трубы.

Каждый раз воздуховод полностью демонтируется, а затем устанавливается на место. В процессе снятия и чистки гофры есть риск ее повреждения, нарушения герметичности или появления вмятин. Вернуть ее в прежнее состояние также может быть затруднительно.

Многие владельцы вытяжек с проточным принципом работы предпочитают не очищать внутреннюю часть воздуховода, ограничиваясь лишь влажной уборкой снаружи. Внешнюю поверхность аккуратно протирают водой или моющим средством, подходящим для данного типа покрытия.

Накопление грязи внутри может существенно повлиять на эффективность работы устройства только к концу срока службы гофры, который производитель указывает в среднем — 8-10 лет. По истечении этого времени воздуховод демонтируется и заменяется на новый.

Обратите внимание! Если в местах соединений и стыков труб появились грязные потеки, это сигнализирует о необходимости замены гофры.

Заключение

Имея представление о том, какие условия использования ожидают вытяжное устройство и воздуховод к нему, вы сможете выбрать наилучший вариант из имеющихся предложений гофрированных труб. Чтобы не запутаться в многообразии вариантов, достаточно знать особенности воздуховодов.

Несколько минут, потраченные на изучение краткой инструкции монтажа гофротрубы, сделают возможной самостоятельную установку системы вывода воздуха к вытяжке.

Ошибки при установке гофры и как их избежать

При установке гофры для подключения кухонной вытяжки важно учитывать множество нюансов, чтобы избежать распространенных ошибок, которые могут привести к снижению эффективности работы вытяжки или даже повреждению оборудования. Рассмотрим основные ошибки и способы их предотвращения.

1. Неправильный выбор диаметра гофры. Один из самых распространенных ошибок — это выбор гофры неправильного диаметра. Если диаметр гофры меньше, чем выходное отверстие вытяжки, это может привести к снижению мощности всасывания и увеличению шума. Рекомендуется всегда проверять технические характеристики вытяжки и подбирать гофру, соответствующую указанным параметрам.

2. Неправильная длина гофры. Длина гофры также играет важную роль. Слишком длинная гофра может привести к значительным потерям давления и ухудшению производительности вытяжки. Оптимально, если длина гофры не превышает 3-4 метров. Если необходимо использовать более длинную гофру, стоит рассмотреть возможность установки дополнительных воздуховодов или переходников для уменьшения сопротивления.

3. Неправильная установка гофры. Часто гофру устанавливают с изгибами и поворотами, что также негативно сказывается на производительности. Изгибы создают дополнительные препятствия для потока воздуха, поэтому старайтесь минимизировать количество поворотов и использовать прямые участки. Если поворот неизбежен, выбирайте плавные углы, а не резкие.

4. Отсутствие герметичности соединений. Неправильное соединение гофры с вытяжкой и воздуховодом может привести к утечкам воздуха, что снизит эффективность работы устройства. Используйте специальные хомуты или зажимы для надежного крепления, а также герметизирующие материалы, такие как силикон или специальный герметик, чтобы обеспечить максимальную герметичность.

5. Игнорирование теплоизоляции. Если гофра проходит через холодные помещения, такие как чердак или подвал, важно позаботиться о ее теплоизоляции. Холодный воздух может конденсироваться внутри гофры, что приведет к образованию влаги и, как следствие, к коррозии или плесени. Используйте теплоизоляционные материалы для защиты гофры от перепадов температуры.

6. Неправильный выбор материала гофры. Гофры бывают разных материалов: алюминиевые, пластиковые и текстильные. Каждый из них имеет свои преимущества и недостатки. Алюминиевые гофры более устойчивы к высоким температурам и механическим повреждениям, в то время как пластиковые могут быть легче и проще в установке. Выбор материала должен основываться на условиях эксплуатации и требованиях к вытяжке.

Избегая этих распространенных ошибок, вы сможете обеспечить надежное и эффективное подключение гофры к кухонной вытяжке, что, в свою очередь, повысит комфорт и безопасность на вашей кухне.

Вопрос-ответ

Как закрепить гофру вытяжки к стене?

В стену вкручивают кронштейны для крепления воздуховода к стене. Между соседними кронштейнами расстояние примерно в 1 метр. С помощью саморезов крепят на входе в вентиляционную шахту решётку. Обработав края герметиком, крепят гофру к раструбу вентиляционного канала.

Как крепится гофра?

Способы крепления. Самый простой способ фиксации гофр к поверхности – с использованием обычных клипс без защелок. Достаточно закрепить изделие гвоздем или саморезом и вставить в него трубу. Клипса защелкнется самостоятельно благодаря эластичности материала, используемого при ее изготовлении.

Чем закрыть гофру на вытяжке?

Гофру можно спрятать за панелью. Плюс такого способа — возможность легкого доступа к конструкции путем демонтажа соответствующего сектора поверхности. После того как проблема будет устранена, плитку просто ставят на место. Для воплощения этой идеи необходимо заказать фальшпанель в цвет кухонных фасадов.

Можно ли ставить гофру на вытяжку на кухне?

Труба за счет своего внешнего вида гибкая, так что вентиляцию можно провести где угодно без особых проблем. Помимо вытяжки на кухне гофру подключают к осевым вентиляторам в ванной комнате или санузле, а также газовым колонкам систем отопления.

Советы

СОВЕТ №1

Перед началом установки гофры убедитесь, что у вас есть все необходимые инструменты и материалы: гофра нужного диаметра, хомуты, ножницы или нож для резки, а также уровень для проверки горизонтальности.

СОВЕТ №2

При подключении гофры к вытяжке старайтесь избегать резких изгибов и перегибов, так как это может снизить эффективность работы вытяжки. Лучше использовать плавные повороты и, при необходимости, дополнительные соединительные элементы.

СОВЕТ №3

Закрепляйте гофру на вытяжке и воздуховоде с помощью хомутов, чтобы избежать ее случайного соскальзывания. Убедитесь, что хомуты плотно затянуты, но не слишком сильно, чтобы не повредить материал гофры.

СОВЕТ №4

После завершения установки проверьте работу вытяжки. Включите ее на максимальную мощность и убедитесь, что воздух свободно проходит через гофру, без посторонних шумов и утечек.
