Устройство автоматического электроподжига газовых плит

Электроподжиг газовой плиты — устройство, упрощающее процесс приготовления пищи и обеспечивающее безопасный запуск горелок. В статье рассмотрим устройство автоматического электроподжига, его преимущества и требования к плитам с этой функцией. Также представим схему работы электрического розжига и советы по диагностике и ремонту, что поможет справиться с возможными неисправностями. Эта информация будет полезна пользователям, желающим лучше понять устройство своей плиты, и тем, кто сталкивается с проблемами в работе электроподжига.

Виды электроподжига

Электроподжиг газовой плиты – это функция, которая присутствует в большинстве современных кухонных приборов. Его основная цель заключается в том, чтобы зажигать конфорки без необходимости использования дополнительных средств: спичек или зажигалок.

Информация. Электроподжиг обеспечивает безопасное воспламенение газа, защищая пользователя от возможных ожогов и других травм.

Существует два типа электрического розжига:

1. Механический (полуавтоматический). Он осуществляется поворотом ручки на панели, которая подает газ, и нажатием специальной кнопки электроподжига в нужный момент. При нажатии искра подается к горелкам, и газ на конфорке воспламеняется.
2. Автоматический. Этот процесс происходит простым нажатием и поворотом ручки на панели, подающей газ на конфорку. То есть одновременно подается газ и возникает искра. Искра при этом многократная, в отличие от механического варианта с кнопкой. Звуковыми сигналами работы служат щелчки при нажатии и повороте ручки.

Главное различие между этими двумя системами электроподжига заключается в степени вовлеченности человека в процесс замыкания цепи механизма.

Эксперты в области бытовой техники отмечают, что устройство автоматического электроподжига газовых плит значительно повышает безопасность и удобство использования. По их мнению, такая система позволяет избежать риска ожогов и случайных возгораний, так как газ зажигается автоматически при повороте ручки. Это особенно актуально для семей с детьми, где безопасность является приоритетом. Кроме того, автоматический поджиг экономит время, так как пользователю не нужно использовать спички или зажигалки. Однако специалисты подчеркивают важность регулярного обслуживания и проверки системы, чтобы избежать возможных неисправностей. В целом, внедрение автоматического электроподжига в газовые плиты является шагом вперед в обеспечении комфорта и безопасности на кухне.

Не работает электророзжиг газовой плиты. Все причины.

Основные плюсы и особенности плит с электроподжигом

Преимущества кухонных газовых плит с системой электрического розжига:

• защита пользователя от возможного ожога при воспламенении газа;
• отсутствие необходимости приобретения спичек и зажигалок;
• упрощение процесса розжига и ускорение приготовления пищи;
• удобство управления устройством с электроподжигом.

Недостаток у системы всего один: при отключении электричества пользователь не сможет зажечь газ, так как механизм без электропитания не работает. Поэтому дома всегда должна быть припрятана коробка спичек про запас.

Справка. Наличие функции электроподжига не меняет сути работы газового устройства и почти не влияет на его конечную стоимость. Зато делает использование техники более удобным.

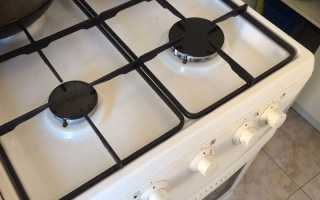

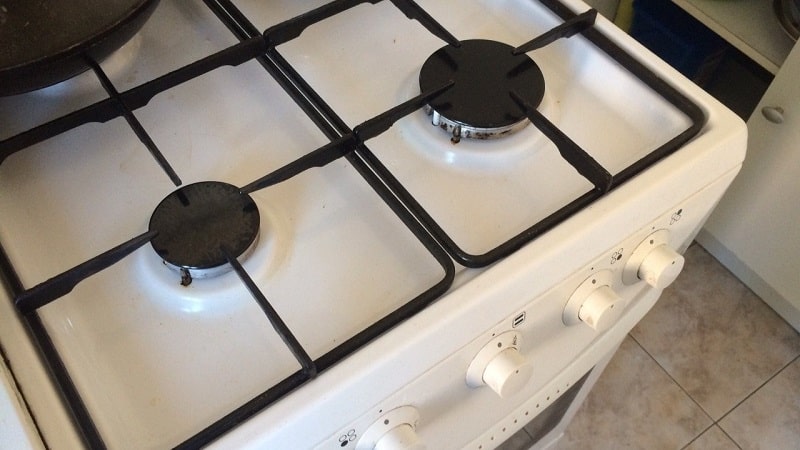

Плиты с электроподжигом имеют минимальные отличия от других моделей газовых устройств:

• кнопка электроподжига с нарисованной рядом искрой – механическая система;
• ручки, подающие не только газ, но и искру – автоподжиг;
• белые керамические свечи, встроенные в каждую конфорку;
• кабель питания длиной 1,5-2 м, который выходит из задней стенки прибора.

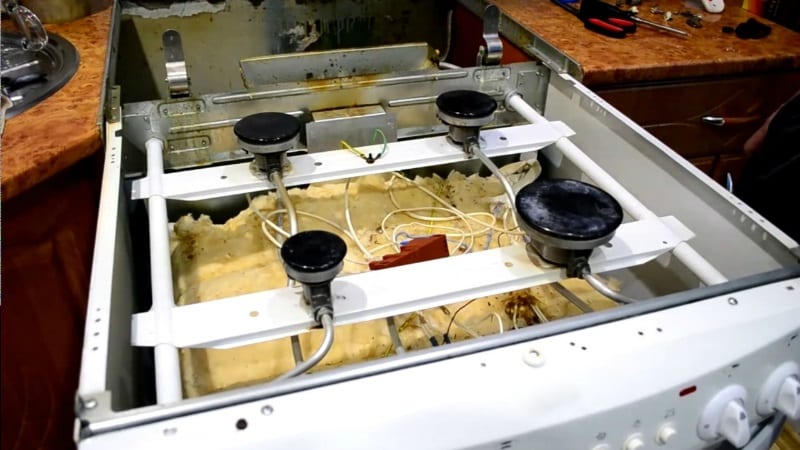

Сам механизм находится внутри корпуса плиты и остается незаметным для пользователя.

Интересное на сайте:

Виды современных газовых плит для кухни

Устройство газконтроля газовой плиты

Как выбрать газовую плиту с электрической духовкой

Интересные факты

Вот несколько интересных фактов о устройстве автоматического электроподжига газовых плит:

1. Искровой разряд: Автоматический электроподжиг работает на основе искрового разряда, который создается при помощи пьезоэлектрического элемента или электрической катушки. Когда пользователь поворачивает ручку плиты, происходит замыкание цепи, и искра воспламеняет газ, который выходит из горелки.

2. Безопасность и удобство: Устройства автоматического поджига значительно повышают безопасность использования газовых плит. Они устраняют необходимость использования спичек или зажигалок, что снижает риск ожогов и пожаров. Кроме того, такие системы позволяют быстро и удобно зажигать горелки одним движением.

3. Энергетическая эффективность: Современные системы автоматического поджига могут работать от батареек или от сети, что делает их более энергоэффективными. Некоторые модели даже используют остаточное тепло от горелок для генерации искры, что позволяет минимизировать потребление электроэнергии.

Как проверить блок автоподжига газовой плиты.

Требования к плите с электроподжигом

Основное требование к устройству с электроподжигом заключается в необходимости подключения к электрической сети с напряжением 220 вольт.

В комплекте с плитой предусмотрен шнур – трехжильный кабель с минимальным сечением 1,5 мм, который завершается вилкой с заземлением. Рядом с местом установки прибора необходимо установить розетку, оборудованную заземляющим контуром.

Для повышения уровня безопасности на общем вводном щитке рекомендуется установить устройство защитного отключения, которое отключает сеть в случае возникновения утечки тока.

Важно. Для выполнения этих работ лучше обратиться к квалифицированному электрику.

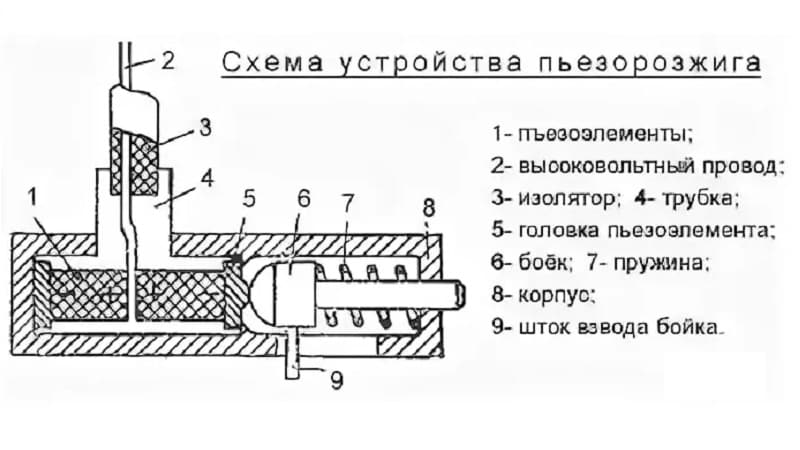

Схема ударного пьезорозжига

Ударный пьезорозжиг устанавливался на газовые плиты в советское время, и сейчас почти не используется. Встретить его можно только в газовых проточных водонагревателях.

Механизм сложный и состоит из следующих элементов:

• пьезоэлемент;
• высоковольтный провод;
• изолятор;
• трубка;
• боек;
• шток взвода бойка;
• пружина.

Принцип работы механизма основан на ударном импульсе – кратковременном пьезоэффекте, созданном нажатием кнопки.

Схема действия:

1. Нажимается кнопка.
2. Боек возводится и сильно ударяет по пьезоэлементу.
3. В момент удара генерируется напряжение 10-15 кВ.
4. Сгенерированное напряжение подается по высоковольтному проводу к газовой горелке, где происходит искрообразование.
5. Газ на конфорке воспламеняется.

Вырабатываемое напряжение неопасно для пользователя, но его вполне хватает для поджига газа.

Электроподжиг газовой плиты — проблема

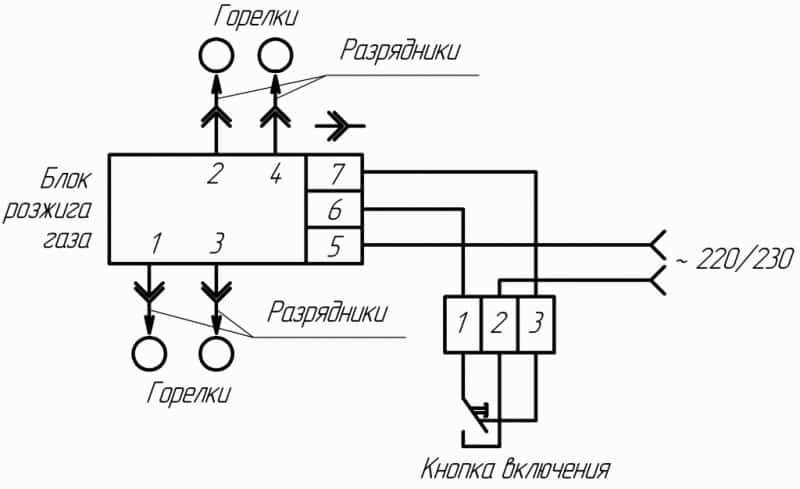

Схема современного электрического розжига

Современные газовые устройства, особенно плиты с повышенным комфортом, оснащены усовершенствованными системами розжига. Этот процесс осуществляется с помощью различных электрических схем, но принцип остается неизменным: для воспламенения газа требуется источник электрического напряжения.

Ключевые компоненты современного механизма:

• кнопка для розжига или поворотные ручки управления;
• трансформатор;
• конденсатор;
• тиристор – полупроводниковый элемент;
• свечи зажигания.

Принцип работы:

1. Нажатие кнопки или поворот ручки на панели управления.
2. Подача электрического напряжения на конденсатор, который начинает накапливать заряд.
3. Как только конденсатор достигает полного заряда, он отправляет электрический импульс на тиристор.
4. Тиристор активируется, и конденсатор быстро разряжается через тиристор и первичные обмотки трансформатора.
5. В трансформаторе возникают импульсы высокого напряжения.
6. На конфорках свечи зажигания создают искру. Искра используется на той горелке, где открыта подача газа.
7. Газ на конфорке воспламеняется.

На основе этой схемы работают как механические, так и автоматические системы электрического розжига.

Как измерить температуру в духовке без термометра

Как правильно использовать газовую и электрическую духовку

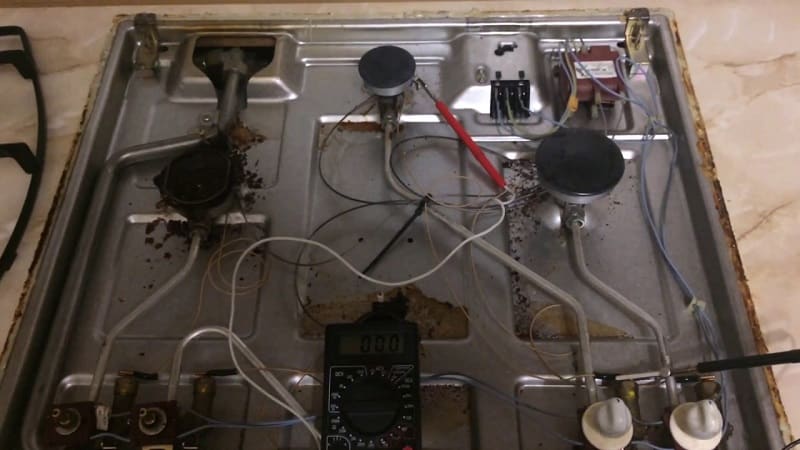

Как понять, что электроподжиг сломан: способы самостоятельного ремонта

Как и любой механизм, электроподжиг подвержен поломкам. О наличии неисправностей в системе укажут такие признаки:

• не зажигается газовая плита от электроподжига при нажатии кнопки или повороте ручки;
• при включении слышны щелчки, но искра не появляется;
• после отпускания кнопки или ручки система не перестает работать;
• устройство срабатывает без нажатия кнопки;
• в общем щитке срабатывает автомат защиты.

Распространенные причины таких неисправностей системы:

• отсутствие контакта;
• загрязнение кнопок, ручек или других деталей системы, что приводит к короткому замыканию;
• повреждение керамической оболочки свечи;
• сгорание трансформатора;
• окисление контактов, которое препятствует нормальному замыканию цепи.

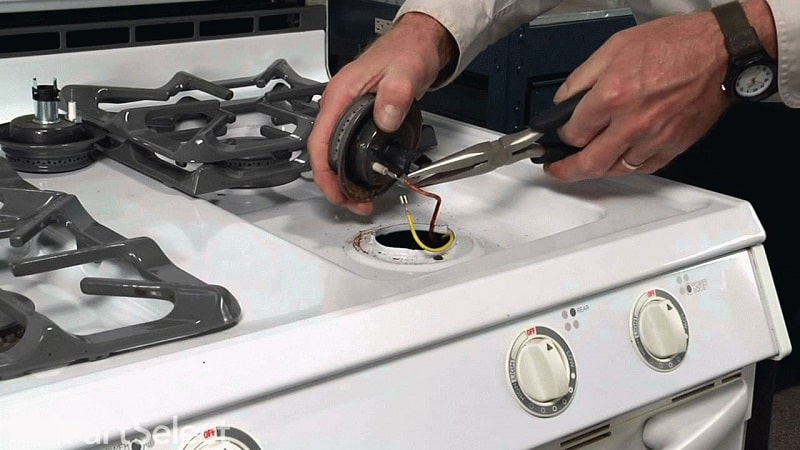

Некоторые поломки можно отремонтировать самостоятельно без привлечения специалистов газовой службы. Для этого требуется:

• осмотреть плиту и все элементы поджига;
• убедиться в исправности самих конфорок, для чего поочередно поджечь каждую спичкой;
• тщательно почистить свечи, кнопку от загрязнений, нагара, жира;
• в случае попадания воды на кнопку или ручки горелки тщательно их протереть и дать просохнуть;
• окисленные или обгоревшие контакты зачистить до однородного металла;
• при обнаружении поломки элементов системы заменить их на новые.

Если самостоятельно не получилось найти причину поломки или нет специальных навыков, доверьте процесс диагностики и ремонта специалисту. Опытный мастер без труда определит, почему не работает система и качественно ее починит, гарантируя безопасность при пользовании техникой.

Справка. Чаще всего мастерам приходится заменять вышедшие из строя свечи и блоки розжига в системе электроподжига газовой плиты.

Заключение

Электрический поджиг газовой плиты – это функция, позволяющая зажигать газ без необходимости в спичках или зажигалках. Данная система встречается в большинстве современных газовых приборов и может быть как механической, так и автоматической.

С помощью этой функции использование газовых устройств становится более комфортным и простым, исключается необходимость постоянной покупки спичек, а также снижается вероятность получения ожогов.

Советы по выбору газовой плиты с электроподжигом

При выборе газовой плиты с электроподжигом важно учитывать несколько ключевых аспектов, которые помогут вам сделать правильный выбор и обеспечить безопасность и удобство в использовании. Ниже представлены основные рекомендации, которые стоит учесть при покупке.

1. Тип электроподжигателя

Существует два основных типа электроподжигателей: пьезоэлектрические и электрические. Пьезоэлектрические поджигатели работают за счет механического нажатия кнопки, что вызывает искру и воспламеняет газ. Электрические поджигатели, в свою очередь, требуют подключения к электросети и обеспечивают более стабильное и быстрое воспламенение. Выбор между этими типами зависит от ваших предпочтений и наличия электричества на кухне.

2. Безопасность

Обратите внимание на наличие систем безопасности, таких как автоматическое отключение газа в случае, если пламя погаснет. Это особенно важно для предотвращения утечек газа и обеспечения безопасности в доме. Также стоит проверить, есть ли у плиты защита от перегрева и возможность блокировки управления для детей.

3. Удобство использования

Удобство использования газовой плиты с электроподжигом также играет важную роль. Обратите внимание на расположение кнопок и ручек управления, а также на наличие подсветки для удобства в темное время суток. Некоторые модели предлагают возможность регулировки пламени, что позволяет более точно контролировать процесс приготовления пищи.

4. Энергоэффективность

Энергоэффективность газовой плиты также является важным фактором. Выбирайте модели с хорошими теплоизоляционными свойствами, которые помогут сократить потребление газа. Некоторые плиты оснащены функцией конвекции, что позволяет равномерно распределять тепло и сокращает время приготовления.

5. Дизайн и материалы

Не забывайте о внешнем виде плиты. Выбирайте модель, которая гармонично впишется в интерьер вашей кухни. Обратите внимание на материалы, из которых изготовлена плита. Нержавеющая сталь, эмаль и стеклокерамика – это популярные варианты, которые обеспечивают долговечность и легкость в уходе.

6. Отзывы и рекомендации

Перед покупкой обязательно ознакомьтесь с отзывами других пользователей. Это поможет вам получить представление о реальных характеристиках и недостатках выбранной модели. Также полезно проконсультироваться с продавцом или специалистом, который сможет дать рекомендации по выбору подходящей плиты в зависимости от ваших потребностей.

Следуя этим советам, вы сможете выбрать газовую плиту с электроподжигом, которая будет соответствовать вашим требованиям и обеспечит комфортное и безопасное приготовление пищи.

Вопрос-ответ

Как работает автоматический поджиг газовой плиты?

Блок электроподжига в газовой плите работает следующим образом: когда пользователь поворачивает ручку поджига на выбранной конфорке, сигнал отправляется в блок электроподжига. Блок электроподжига генерирует электрический импульс. Электрический импульс передается через проводку к свече поджига.

Как работает газовая плита с автоматическим поджигом?

Автоматический розжиг для газовой плиты — это электронное устройство, которое автоматически зажигает газовую горелку. Он интегрируется в систему горелок газовой плиты. При повороте ручки современной газовой плиты возникает электрическая искра, которая воспламеняет газ в горелке.

Как работает электроподжиг в газовой плите?

Электроподжиг постоянно работает, не выключается. Так как вода является проводником электричества, то при попадании внутрь кнопки цепь питания блока поджига замыкается, даже если кнопка не нажата. Искра бьет на всех конфорках.

Почему не срабатывает электроподжиг на газовой плите?

Почему электроподжиг может не работать? Одна из самых распространенных причин неисправности электроподжига — это засорение контактов и компонентов механизма. Пища, жир, пыль и другие загрязнения могут накапливаться в области поджигателя, особенно в местах, где происходит контакт с газовыми форсунками.

Советы

СОВЕТ №1

Перед установкой автоматического электроподжига на газовую плиту, внимательно ознакомьтесь с инструкцией производителя. Это поможет избежать ошибок при монтаже и обеспечит безопасность использования устройства.

СОВЕТ №2

Регулярно проверяйте работоспособность системы электроподжига. Если вы заметили, что искра не появляется, не пытайтесь самостоятельно устранять неисправности. Обратитесь к квалифицированному специалисту для диагностики и ремонта.

СОВЕТ №3

Убедитесь, что все электрические соединения защищены от влаги и загрязнений. Это поможет предотвратить короткие замыкания и продлит срок службы устройства.

СОВЕТ №4

При использовании газовой плиты с автоматическим электроподжигом, всегда следите за тем, чтобы горелки были чистыми и свободными от жира. Это не только улучшит эффективность поджига, но и повысит безопасность во время готовки.
