Термопара — важный элемент газовой плиты, обеспечивающий безопасность и стабильность работы устройства. В этой статье рассмотрим, как отключить, проверить и почистить термопару, а также когда и как её заменить. Эти знания помогут избежать неисправностей плиты и продлить её срок службы. Ремонт термопары своими руками сэкономит средства и обеспечит надежную работу газовой плиты.
Термопары для газовой плиты и высоких температур
После того как пламя на газовой плите разгорится, оно будет продолжать гореть до тех пор, пока не будет прекращена подача газа. В случае неожиданного затухания пламени, например, из-за порывов ветра или при переполнении кастрюли кипящей жидкостью, газ все равно продолжает поступать в конфорку. Если не принять меры, это может привести к накоплению взрывоопасной смеси, что в свою очередь, при достижении определенной концентрации, может вызвать взрыв и пожар. Чтобы контролировать наличие пламени, в газовых плитах устанавливают термопару. Если пламя гаснет, устройство автоматически перекрывает подачу газа в течение 0,5-1 минуты.
При ремонте термопары газовой плиты важно учитывать несколько ключевых аспектов. Эксперты отмечают, что перед началом работы необходимо отключить плиту от сети и дать ей остыть. Снятие термопары требует аккуратности: сначала следует отсоединить проводку, а затем открутить крепежные элементы. Специалисты рекомендуют использовать подходящие инструменты, чтобы избежать повреждений. Также важно помнить о том, что термопара может быть заклинившей из-за нагара или коррозии, поэтому в некоторых случаях потребуется применение смазки. После снятия старой термопары необходимо тщательно очистить место установки перед установкой новой детали. Правильный подход к ремонту обеспечит безопасность и долговечность работы газовой плиты.
Что такое термопара
Термопара для плиты – это простейший температурный датчик без электронных устройств. Он преобразует изменение температуры в электрический сигнал. Им оснащают не только плиты, но и другие газовые устройства. Электрическая энергия от датчика участвует в работе электроники этих приборов.

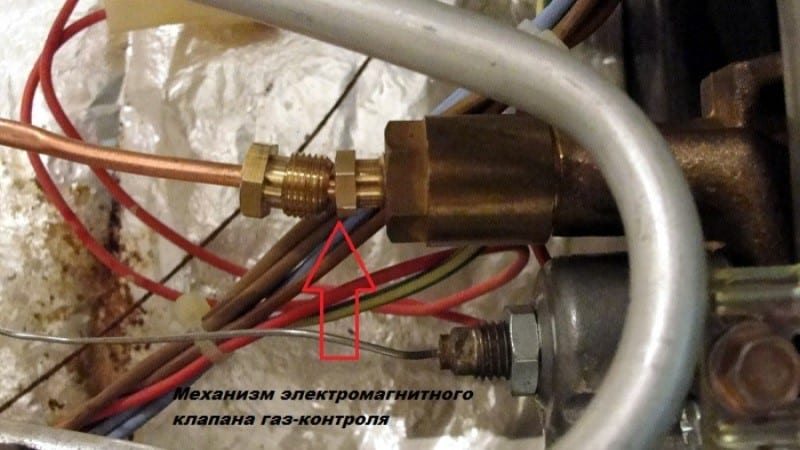

Когда происходит изменение электрического потенциала на концах термопары, газовый контроль блокирует подачу топлива, и горение прекращается. Устройство поддерживает подачу газа к пламени и прерывает его в аварийных ситуациях. Термопара имеет широкое применение, используется в бытовых целях и в промышленности (энергетической, газовой, биотехнической и проч.).
Справка. Термоэлектрический предохранитель в духовке – что это? Прибор безопасности, прекращающий подачу топлива в горелку, когда пламя гаснет. Он состоит из двух частей: термопары и электромагнитного клапана.

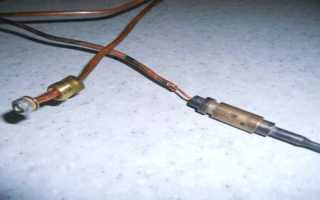

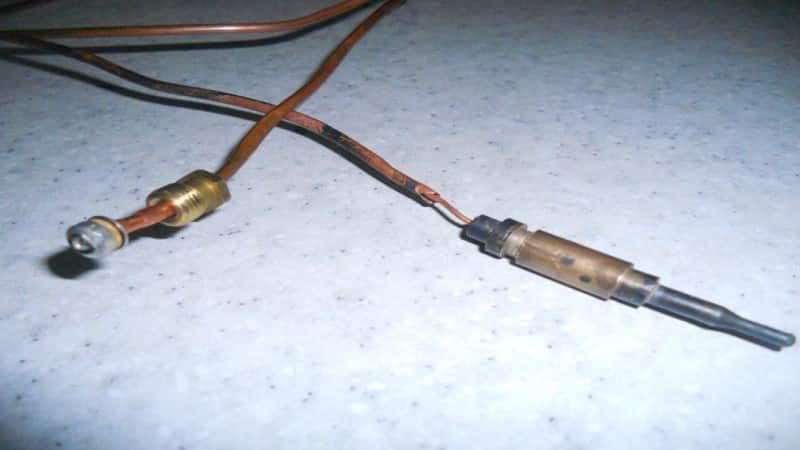

Термопара представляет собой две проволочные нити из разнородного металла, обладающие различными температурными диапазонами, длиной до 1,5 м. Их соединяют с помощью:
- пайки, которая обеспечивает хороший контакт для легкоплавких материалов;
- сварки – ее применяют для соединения тугоплавких материалов (этот метод дает более точные измерения, но более энергоемкий);
- обжима – это простой способ, но он дает меньшую точность.
Соединительный узел – это своеобразный термоэлемент, отвечающий за измерение температуры. Его располагают на уровне горения пламени. Второй конец устройства представляет собой пару контактов или разъем, который подключают к электромагнитному клапану. Когда концы спая испытывают изменение температуры, меняется сопротивление металлов. Оно выводится на экран.
Термоэлектродвижущей силы (ТЭДС) хватает, чтобы открыть магнитный клапан. В процессе работы электрические токи не дают ему захлопнуться, при этом газ поступает в конфорку. Обычно ТЭДС термопар для газовых плит достигает 15-30 мВ. Чтобы удерживать электромагнитный клапан открытым, достаточно 5-10 мВ. Когда пламя гаснет, ТЭДС исчезает, клапан закрывается, и подача газа прекращается.
Справка. Термопара – это сам контакт, остальные составляющие (провода, экран и т. д.) представляют собой термометр.
Основные достоинства термопары:
- проста и недорога в изготовлении;
- контролирует температуру и процесс подачи пламени;
- фиксирует температуру с большим разбросом;
- выдает точные данные;
- отличается долгим сроком эксплуатации;
- вышедшую из строя деталь легко поменять на новую.
Недостаток температурного датчика в том, что отремонтировать его не удастся, а потребуется заменить. В устройстве нечему ломаться, оно просто перегорает от длительного использования.
Читайте также:
| Шаг | Действие | Важные замечания |
|---|---|---|
| 1 | Отключите газовую плиту от источника питания (газ и электричество). | Обеспечьте полную безопасность. |
| 2 | Охладите плиту. | Не работайте с горячей плитой. |
| 3 | Определите местоположение термопары. | Обычно расположена под конфоркой, рядом с горелкой. |
| 4 | Снимите крышку конфорки (если есть). | Действуйте аккуратно, чтобы не повредить её. |
| 5 | Отсоедините провод термопары от электромагнитного клапана. | Запомните или сфотографируйте, как он был подключен. |
| 6 | Открутите гайку, крепящую термопару к горелке. | Используйте подходящий ключ. |
| 7 | Аккуратно извлеките термопару. | Избегайте резких движений, чтобы не повредить термопару или горелку. |
| 8 | Осмотрите термопару на наличие повреждений. | Обратите внимание на трещины, обрывы проводов и загрязнения. |
| 9 | При установке новой термопары повторите шаги в обратном порядке. | Убедитесь в правильном подключении. |
| 10 | Проверьте работоспособность плиты после замены. | Убедитесь, что газ зажигается и горит стабильно. |
Интересные факты
Вот несколько интересных фактов о ремонте термопары и её снятии с газовой плиты:
-
Функция термопары: Термопара в газовой плите отвечает за безопасность. Она контролирует температуру горелки и отключает подачу газа, если пламя гаснет. Это предотвращает утечку газа и возможные аварии.
-
Способы снятия: Снятие термопары может варьироваться в зависимости от модели плиты. Обычно это требует отключения газа и демонтажа защитного кожуха. Важно помнить, что неправильное снятие может повредить другие компоненты плиты.
-
Проверка работоспособности: После замены термопары важно провести тест на утечку газа. Для этого можно использовать мыльный раствор: если появляются пузырьки, значит, есть утечка, и необходимо устранить проблему перед использованием плиты.
Эти факты подчеркивают важность термопары в газовых плитах и необходимость аккуратного подхода к её ремонту и замене.
Конструкция термопары
Конструкция термопары включает в себя несколько ключевых компонентов:
- спай – это проводники или полупроводники, которые соединены в единую цепь;
- изолированные металлы – это продолжение рабочих проводников от спайки до места подключения к электрической цепи;
- экранирующее покрытие – металлическая оболочка, которая защищает датчик температуры и его соединения на протяжении всей длины.
Это может быть полезно:
Средства для ухода за индукционной варочной панелью
Сравнение эффективности индукционной и газовой плит
Что такое индукционная сковорода и с какими плитами она совместима
Типы термопар
Чтобы создать термопару, используют различные металлы, от которых зависит точность устройства и диапазон рабочих температур. По составу датчики делят на типы, разберем самые распространенные:
- Тип K (российская маркировка ТХА) выполняют на основе хромеля и алюмеля. Самый распространенный тип, недорогой и точный, применяется в температурных диапазонах от -200°С до +1350°С.
- Тип L (ТХК) изготавливают из хромеля и копеля. Отличается долговечностью. Этот тип используют в температурном диапазоне от -200°С до +800°С.
- Тип J (ТЖК). Для изготовления используют сплав железа и константана. Отличается невысокой стоимостью и большим показателем термосопротивления, применяется при температуре от -100°С до +1200°С.
- Тип Т (ТМКn) выпускают из сплава меди и константана. Узкоспециализированный тип, его применяют при низких температурах (от -250°С до +300°С).
- Тип Е (ТХКn). Используют сплав хромель-константан. Отличается высокой точностью, подходят для криогенного использования. Температура применения – от -50°С до +740°С.
- Тип N(ТНН) изготавливают из сплава нихросила и нисила. Стабилен и стоек к окислению. Стоимость выше, чем у типа К. Используется при температурах от -270°С до +1300°С.
- Тип А (ТВР) выпускают из вольфрама и рения. Неприхотлив при изготовлении и монтаже. Не рекомендуют использовать в кислотных средах.
Для бытовых газовых плит чаще всего применяют температурные датчики из алюмеля и хромеля или константана и железа. Они имеют невысокую стоимость и подходят под температурные условия бытового прибора.
Также термопары бывают:
- С заземлением – самый распространенный тип. Его производят, сваривая два конца в один узел. На конце имеется специальный стержень. Такое устройство быстро откликается, так как гильза напрямую контактирует с внешней оболочкой. Недостаток термопары – высокая чувствительность к электрическим помехам.
- Незаземленные – у этого типа провода сварены, но не соединены между собой. Их используют в приборах, например, в мультиметре. Они менее чувствительны, так как их оснащают специальным чехлом (минеральной изоляцией), который разделяет элементы устройства.
Для изоляции термопары используют различные материалы, они зависят от рабочей температуры устройства. До 120°С применяют любые виды, до 1300°С – фарфоровые, свыше 1300°С – окислы магния, бериллия, алюминия.
:
Устройство газконтроля газовой плиты
Как прочистить форсунки у газовой плиты
Установка
Принцип установки температурного датчика варьируется в зависимости от типа устройства. Установить его в духовой шкаф проще, чем в газовую колонку. После завершения монтажа необходимо провести градуировку прибора, используя градуировочную таблицу. Для подключения к некоторым устройствам может понадобиться компенсационный провод, каждый из которых обладает своими особенностями подключения.
-
Читайте также:
Рекомендация. Замена и калибровка термопары должны выполняться только квалифицированными специалистами, чтобы предотвратить возможные аварийные ситуации.
Ремонт термопары своими руками
Если пламя газовой плиты стало неравномерно гореть и гаснуть, обращают внимание на термопару – возможно, она вышла из строя. Сначала определяют причину некорректной работы датчика. Часто она заключается в отходящих контактах на клапане. Чтобы исправить неполадку, их следует затянуть. Исправность термопары проверяют: конфорку поджигают и сразу отпускают электророзжиг. Если пламя мгновенно гаснет, скорее всего, деталь засорилась, и ее следует почистить.
Важно! Перед проверкой, ремонтом и заменой термопары в газовой плите перекрывают подачу газа и отключают электроснабжение.
Наконечник датчика располагается около конфорки, в духовке его устанавливают возле рассекателя пламени в верхней части. Он должен быть без копоти и нагара. Если наконечник покрыт налетом, его очищают с помощью мелкой наждачной бумаги. После этого мусор удаляют и проверяют работоспособность устройства.

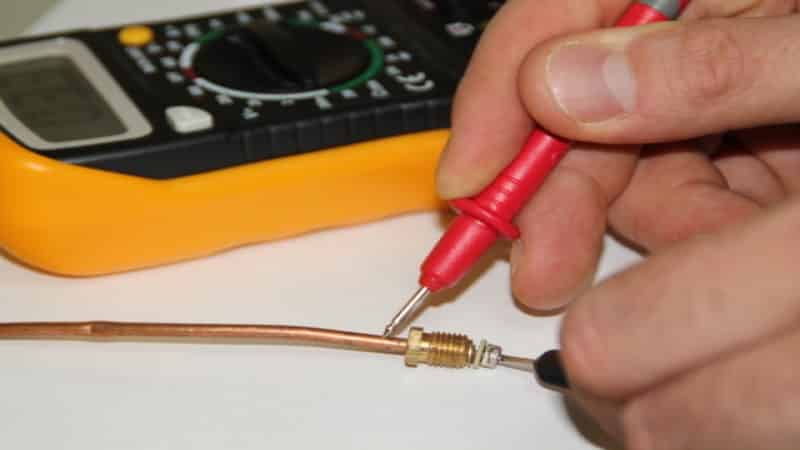

Если чистка не принесла необходимого результата, исправность устройства проверяют мультиметром или милливольтметром. Для этого находят место подключения термопары к электрической сети плиты. Обычно оно находится под передней панелью или верхней крышкой, рядом с переключателем температуры или газовым клапаном. Возможно, здесь отошли контакты, их требуется поправить. Если нет, переходят к проверке.

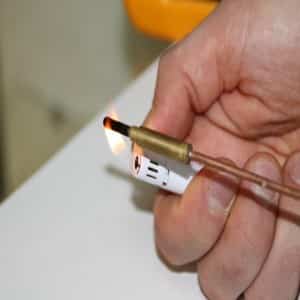

Предел измерения мультиметра устанавливают в районе десятков милливольт. Щупы подсоединяют к выводам термопары и подогревают датчик. Если мультиметр при этом показывает изменение напряжения, значит, устройство исправно. Если нет, его требуется поменять на новое.
Обычно устройство перегорает при длительном пользовании, и починить его в домашних условиях не получится. Новую деталь выбирают по коду, который указан на старом устройстве или в технической документации к газовой плите. Перед ремонтом перекрывают газ и отключают прибор от сети.
Сначала снимают переднюю панель или верхнюю крышку плиты и отключают электрические выводы в месте подключения к клапану. Затем откручивают гайку крепления и достают термопару. Если она из-за накипи не поддается, пользуются растворителем.
На ее место устанавливают новую деталь, закрепляют и подключают к электропроводке плиты. Проводники термопары не должны быть натянуты или болтаться в корпусе прибора. Затем в обратном порядке проводят сбор и проверяют работоспособность.
Совет. Если после замены детали ощущается запах газа, его следует перекрыть и вызвать специалистов газовой службы.
-
Читайте также:
Заключение
Для обеспечения надлежащей работы термопары необходимо следить за состоянием устройства. Рекомендуется проводить проверку и настройку один раз в год. Для этого лучше обратиться к специалисту, который выполнит безопасный и точный анализ устройства. В случае выхода детали из строя, ее заменяют на подходящую модель.
Инструменты и материалы для ремонта термопары
Для успешного ремонта термопары газовой плиты необходимо подготовить определённые инструменты и материалы. Правильный выбор инструментов не только упростит процесс, но и повысит его безопасность.
1. Инструменты:
- Отвертки: Набор отверток с различными насадками (плоские и крестовые) поможет вам открутить крепления термопары и других элементов плиты.
- Плоскогубцы: Эти инструменты пригодятся для захвата и удержания мелких деталей, а также для аккуратного извлечения термопары из её посадочного места.
- Ключи: Набор гаечных ключей или рожковых ключей может понадобиться для откручивания креплений, которые могут быть затянуты слишком сильно.
- Нож: Острый нож может быть полезен для снятия изоляции с проводов, если это потребуется при замене термопары.
- Мультиметр: Этот прибор поможет проверить работоспособность термопары и убедиться, что она действительно требует замены.
2. Материалы:
- Новая термопара: Приобретите термопару, совместимую с вашей моделью газовой плиты. Убедитесь, что она соответствует необходимым характеристикам.
- Изоляционная лента: Если в процессе ремонта потребуется соединение проводов, изоляционная лента поможет обеспечить безопасность и предотвратить короткое замыкание.
- Смазка: Специальная смазка для резьбовых соединений может помочь при установке новой термопары, облегчая её закручивание и предотвращая коррозию.
- Очиститель: Если на старой термопаре или в её посадочном месте есть загрязнения, очиститель поможет подготовить поверхность для установки новой детали.
Подготовив все необходимые инструменты и материалы, вы сможете приступить к ремонту термопары с уверенностью в том, что у вас есть всё для успешного выполнения задачи. Не забывайте о безопасности: перед началом работы отключите плиту от электросети и закройте газовый кран.
Вопрос-ответ
Можно ли самостоятельно починить неисправную термопару?
Замена термопары — относительно простая процедура, которая может занять менее двух часов. В этом руководстве рассматривается, как заменить термопару, чтобы обеспечить бесперебойную работу газовых приборов, а также как повторно зажечь запальную горелку.
Как чистить газовую плиту с термопарой?
Аккуратно очистите наконечник термопары от следов коррозии или окисления, используя очень тонкую стальную мочалку или зелёную чистящую губку. Будьте осторожны, чтобы не погнуть и не повредить внутренний датчик.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите газ и электричество, чтобы избежать несчастных случаев. Убедитесь, что плита полностью остыла, чтобы избежать ожогов.
СОВЕТ №2
Используйте подходящие инструменты, такие как гаечные ключи и отвертки, чтобы аккуратно снять термопару. Это поможет избежать повреждений как самой детали, так и газовой плиты.
СОВЕТ №3
Обратите внимание на порядок снятия и установки термопары. Лучше всего сделать фотографии или записать последовательность действий, чтобы не запутаться при сборке.
СОВЕТ №4
После установки новой термопары проверьте все соединения на наличие утечек газа с помощью мыльного раствора. Это поможет убедиться в безопасности работы плиты перед её использованием.
