Подключение варочной панели к электросети — ключевой этап установки кухонного оборудования, требующий внимательности и соблюдения правил безопасности. В статье рассмотрим процесс подключения трехфазной варочной панели с использованием трех проводов, предоставив пошаговую инструкцию, схемы и рекомендации. Эта информация будет полезна как профессиональным электрикам, так и домашним мастерам, желающим выполнить установку самостоятельно для обеспечения надежной и безопасной работы устройства.

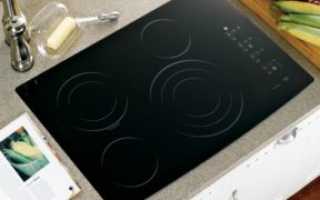

Трехфазная варочная панель
При планировании покупки необходимо заранее определить тип электрического подключения вашего дома или квартиры, а также его проектную мощность.
Многие из нас знакомы с характеристиками электроприборов, такими как 110 В, 220 В и 380 В.
В России в частном секторе на протяжении многих лет использовалось преимущественно двухфазное подключение на 220 вольт.
Трехфазное подключение, или 380 вольт, ранее применялось только на промышленных объектах, однако за последние 20 лет эта граница значительно размыта. Одной из причин этого является появление бытовых приборов, которые могут работать от двух или даже трех отдельных фазных линий. Это существенно снижает нагрузку на проводку и расширяет возможности эксплуатации.
Полезно знать, что вся информация о расчетной мощности содержится в технических условиях (ТУ), которые прилагаются к договору с энергоснабжающей организацией. Именно в это ведомство стоит обращаться по вопросам изменения присоединенной мощности.
Владельцы стандартной двухфазной линии не ограничены в выборе оборудования. Они могут приобретать устройства с трехфазным подключением и использовать их, однако в этом случае требования к домашней проводке и ее расчетной мощности значительно возрастают.
Чтобы определить последовательность электромонтажных работ, необходимо выяснить следующие моменты:
- тип проектного подключения по техническим условиям в месте установки квартирного счетчика;
- наличие отдельной линии от электрощита до кухонной розетки;
- характеристики питающего кабеля, включая площадь сечения жил;
- наличие заземляющей жилы;
- наличие автоматического выключателя на линии питания электроплиты;
- наличие розетки соответствующей конфигурации и допустимой нагрузки.
Подключение варочной панели к электросети с использованием трех проводов возможно только при соблюдении предельной рабочей мощности. Эта характеристика является одной из ключевых, поэтому она указывается на ценнике в магазине.
Присоединенная мощность электросети квартиры должна составлять не менее 9 кВт. Следующий шаг — проверка пригодности проводки, питающей электроплиту. Обычно это отдельная линия с достаточным запасом мощности, особенно если вся нагрузка идет на одну фазу 220-вольтного подключения.
Читайте также:
Поперечное сечение проводников должно быть не менее 6 мм², включая заземляющую жилу. Трехфазная линия позволяет снизить требования к мощности: площадь сечения каждой жилы может составлять 4 мм². Если эти параметры не соответствуют требованиям, необходимо провести отдельную линию от распределительного щита, при этом обязательно устанавливается автоматический выключатель и, возможно, устройство защитного отключения (УЗО).
Параметры этих элементов должны находиться в диапазоне от 16 до 32 А по силе тока и 10 mA по чувствительности УЗО на индукционный ток. Силовой кабель подбирается в соответствии с вышеописанными принципами и рабочими характеристиками.
Организация домашней сети с заземлением является важным условием не только для подключения варочной панели. Если по каким-либо причинам заземляющая линия отсутствует, ее необходимо установить и подвести к розеткам, особенно к тем, которые имеют штепсельный разъем с заземляющей клеммой.
Подключение варочной панели к электросети с использованием трех проводов является распространенной практикой, однако требует внимательного подхода. Эксперты подчеркивают, что правильная установка обеспечивает не только безопасность, но и эффективность работы устройства. Важно учитывать, что три провода обычно включают фазу, ноль и заземление. Неправильное подключение может привести к перегреву, короткому замыканию или даже пожару. Специалисты рекомендуют использовать качественные материалы и следовать инструкциям производителя. Также стоит обратить внимание на мощность варочной панели и соответствие проводов требованиям по току. В случае сомнений лучше обратиться к профессионалам, чтобы избежать неприятных последствий и обеспечить долгую службу оборудования.
О подключении варочной панели к электросети при помощи 3 проводов
Тем, у кого все-таки есть дополнительные фазные линии, остается лишь грамотно присоединить их к устройству. В редких случаях, когда конфигурация штепсельного разъема совпадает, важно убедиться в правильности подключения.

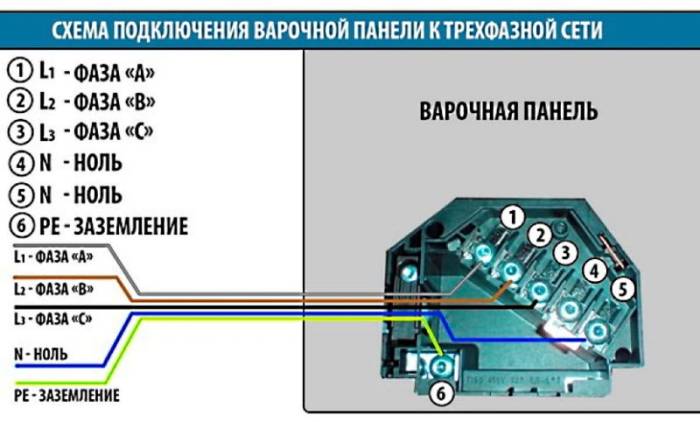

Клеммник или контактная группа находится с нижней стороны варочной панели. Открыв крышку, закрепленную 4 винтами, важно обратить внимание на цвета изоляции кабельных жил и обозначения клеммных зажимов.
Заводская сборка предусматривает подключение контактов сетевого шнура по международным стандартам. Цифрами 1, 2, 3 помечены контакты присоединения фазного тока. Буква N или цифра 0 соответствует контакту нейтральной, или нулевой, линии. Заземление обозначается характерным символом в виде нескольких штрихов, сужающихся книзу.
Белый или коричневый цвет изоляции соответствует фазам, синий — нейтрали, а «земля» будет желтого или желто-зеленого оттенка.
Если на заводе-изготовителе ошибка практически исключена, то в розетке на кухне вполне может скрываться «сюрприз». Во избежание короткого замыкания и других неприятностей лучше заглянуть под крышку стеновой розетки и убедиться в абсолютном соответствии международным стандартам.
-
Читайте также:
Стеновую розетку желательно заменить на более надежную и практичную клеммную барьерную коробку. Это еще одна возможность спокойно разобраться в цветах и символах и правильно подключить бытовую технику.
| Цвет провода | Назначение | Соответствие фазе (L), нулю (N) или земле (PE) |
|---|---|---|
| Черный (коричневый) | Фаза (L1) | L |
| Белый (серый) | Нейтраль (N) | N |
| Зелено-желтый | Заземление (PE) | PE |
Интересные факты
Вот несколько интересных фактов о подключении варочной панели к электросети с использованием трех проводов:
-
Трехфазное питание: В большинстве случаев варочные панели подключаются к трехфазной сети, что позволяет распределить нагрузку и обеспечить более стабильную работу устройства. Использование трех проводов (фаза, ноль и земля) позволяет обеспечить безопасное и эффективное подключение, минимизируя риск перегрева и короткого замыкания.
-
Заземление для безопасности: Один из трех проводов обычно предназначен для заземления. Это критически важно для безопасности, так как заземление помогает предотвратить поражение электрическим током в случае неисправности устройства. Оно обеспечивает путь для тока в землю, что снижает риск электрических ударов.
-
Разные режимы работы: Многие современные варочные панели имеют возможность работы в различных режимах, таких как индукционный, газовый или электрический. Подключение через три провода позволяет использовать более мощные элементы нагрева, что значительно сокращает время приготовления пищи и повышает эффективность использования энергии.
Эти факты подчеркивают важность правильного подключения варочной панели и его влияние на безопасность и эффективность работы устройства.
Пошаговая инструкция с описаниями и схемами
Трехфазная варочная панель обычно оснащена специальной вилкой. Существуют различные типы таких вилок, которые отличаются по конструкции. Иногда розетка на кухне может не соответствовать вилке, установленной на сетевом шнуре устройства. В таких случаях необходимо заменить розетку на подходящую, если электропроводка плиты включает дополнительные фазные жилы.
Важно! Если электропроводка на кухне предназначена для 220-вольтных приборов, имеет смысл заменить сетевой шнур на стандартный однофазный, где третий провод будет заземляющим.

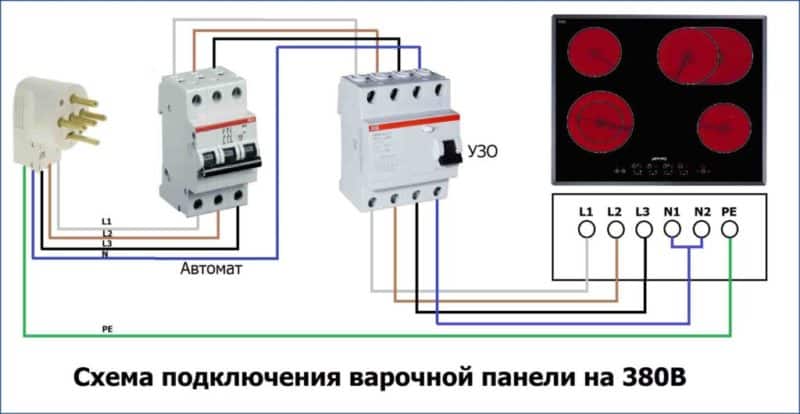

Рассмотрим детальную схему подключения с вилками сетевого шнура. При трехфазном подключении действия будут следующими:
- Один из проводов с изоляцией коричневого (серого или белого) цвета подключите к клемме с номером 1.
- Второй провод такого же цвета присоедините к клемме номер 2, а третий (если имеется) — к контакту 3.
- Найдите клемму с символом N и подключите к ней провод синего (голубого) цвета.
- Жилу желто-зеленого цвета подключите к контакту с символом заземления.
Изменения в однофазной домашней сети:
- Объедините клеммы 1, 2 и 3 в одну общую фазную шину с помощью перемычек, которые идут в комплекте или приобретаются отдельно.
- Подключите к этой шине провод коричневого (белого или серого) цвета. Синий провод присоедините к контакту N или 0.
- Желтый или желто-зеленый провод подключите к заземляющей клемме.
При самостоятельном подключении такого дорогостоящего устройства, как варочная панель, крайне важно тщательно проверить правильность выполнения всех шагов. Перед первым включением рекомендуется внимательно проследить за всем путем подачи электроэнергии от электрощита квартиры до клеммной коробки плиты.
Это интересно:
Как подключить стиральную машину к электросети: схема и сечение провода
Как подключить индукционную плиту к электросети
Особенности подключения духового шкафа к обычной электрической сети
-
Читайте также:
Заключение
При выполнении всех рекомендаций несложно самостоятельно подключить варочную панель любого типа. Тогда любая неполадка, возникшая при эксплуатации, будет легко обнаружена и устранена. Сэкономив на подключении, важно обеспечить долгую безаварийную работу бытовой техники.
Безопасность при подключении варочной панели
Подключение варочной панели к электросети требует особого внимания к вопросам безопасности. Прежде всего, необходимо убедиться, что электропроводка в вашем доме соответствует требованиям и способна выдержать нагрузку, которую будет создавать варочная панель. Рекомендуется использовать проводку, рассчитанную на ток не менее 32 А, так как большинство современных варочных панелей имеют мощность от 3 до 7 кВт.
Перед началом работ обязательно отключите электричество в щитке, чтобы избежать риска поражения электрическим током. Используйте тестер для проверки отсутствия напряжения на проводах, к которым вы собираетесь подключать варочную панель. Это поможет предотвратить несчастные случаи и обеспечит вашу безопасность.
При подключении варочной панели важно использовать качественные материалы. Провода должны быть медными, так как они обладают высокой проводимостью и долговечностью. Также стоит обратить внимание на изоляцию проводов: она должна быть целой и не иметь повреждений. Рекомендуется использовать провода сечением не менее 6 мм² для подключения варочной панели.
При выборе места для подключения варочной панели учитывайте, что оно должно быть хорошо проветриваемым и находиться вдали от источников влаги. Это поможет избежать короткого замыкания и других электрических неисправностей. Также стоит помнить о том, что варочная панель должна быть установлена на устойчивой поверхности, чтобы исключить возможность ее падения или смещения.
Не забывайте о заземлении. Правильное заземление варочной панели является важным аспектом безопасности. Оно защищает от поражения электрическим током в случае неисправности устройства. Убедитесь, что заземляющий провод надежно подключен к панели и к системе заземления вашего дома.
Наконец, после завершения подключения проверьте все соединения на надежность. Убедитесь, что клеммы плотно зажаты, а провода не имеют механических повреждений. После этого можно включить электричество и протестировать работу варочной панели, следя за тем, чтобы она функционировала без сбоев.
