Как подключить стиральную машину к электросети: схема и сечение провода

Подключение стиральной машины к электросети — важный этап, требующий внимательного подхода и соблюдения правил. В статье рассмотрим выбор сечения провода и схему подключения стиральной машины. Узнаете, как подключить устройство без заземления и получите рекомендации для предотвращения проблем с безопасностью и эффективностью работы.

Подготовительный этап

Подготовка к установке стиральной машины начинается с организации электрических коммуникаций. Перед тем как начать прокладку электропроводки, следует приобрести следующие элементы:

1. Провода. В зависимости от средней мощности стиральной машины необходимо выбрать медный провод с тремя жилами сечением 2-3 мм и надежной изоляцией.
2. Устройства для аварийного отключения (или дифференциальные выключатели). Эти устройства обеспечат защиту прибора от скачков напряжения.
3. Автоматический выключатель. Он предохранит машину от короткого замыкания и недопустимого понижения напряжения. В сочетании с устройством аварийного отключения выключатель обеспечит защиту техники от всех электрических рисков.
4. Дополнительные элементы – клеммы, кабель-каналы, хомуты и другие аксессуары.

Перед покупкой всех необходимых материалов рекомендуется ознакомиться с инструкцией к устройству и правилами подключения стиральной машины к электросети.

Подключение стиральной машины к электросети требует внимательного подхода и соблюдения определенных норм. Эксперты подчеркивают, что правильный выбор сечения провода является ключевым моментом для обеспечения безопасности и надежности работы устройства. Рекомендуется использовать медные провода с сечением не менее 2,5 мм², что позволяет избежать перегрева и потерь энергии.

Кроме того, важно учитывать длину провода: чем больше расстояние от щитка до стиральной машины, тем большее сечение может потребоваться. Специалисты также советуют использовать автоматический выключатель, который защитит устройство от короткого замыкания и перегрузок. Правильная схема подключения, включая заземление, гарантирует не только безопасность, но и долговечность работы стиральной машины.

Выбор кабеля, автомата, УЗО и дифавтомата для стиральной машины. Готовый расчёт на отдельную линию.

Нормы подключения

Правила подсоединения стиральной машины к сети включают следующее:

• использование проверенных схем подсоединения к электричеству, разработанных специалистами;
• исключение скручивания медных и алюминиевых проводов;
• применение проводов подходящего сечения;
• исключение заземления с помощью водопроводных труб, радиаторов и тому подобного;
• применение подходящих розеток с керамической основой;
• исключение из электроцепи удлинителей и переходников.

Перед прокладкой проводки важно учесть все электроприборы, которые будут к ней подключены (помимо стиральной машины) и рассчитать номинальную мощность приборов.

Интересные факты

Вот несколько интересных фактов о подключении стиральной машины к электросети:

1. Сечение провода: Для подключения стиральной машины рекомендуется использовать провод с сечением не менее 1,5 мм² для медных проводов и 2,5 мм² для алюминиевых. Это связано с тем, что стиральные машины могут потреблять значительное количество электроэнергии, особенно во время нагрева воды, и недостаточное сечение провода может привести к перегреву и даже возгоранию.

2. Заземление: Правильное заземление стиральной машины — это не только требование безопасности, но и способ предотвращения повреждений оборудования. Заземление помогает избежать поражения электрическим током в случае короткого замыкания и защищает электронику стиральной машины от перенапряжений.

3. Выбор розетки: Для подключения стиральной машины лучше использовать отдельную розетку с заземлением, которая не будет перегружена другими приборами. Это не только увеличивает безопасность, но и обеспечивает стабильную работу устройства, предотвращая отключения и сбои в работе из-за недостатка мощности.

Что нужно для подключения стиральной машины?

Расчет потребления электроэнергии

Производители предлагают стиральные машины с различной мощностью. Данные о потребляемых киловаттах можно найти в технической документации к устройству. Также мощность можно определить по классу энергопотребления, к которому относится данная модель.

Энергетические затраты стиральной машины зависят от выбранного режима стирки, объема загруженного белья и материала, из которого оно изготовлено. В среднем, мощность составляет около 4 кВт. При этом устройства класса А+++ расходуют всего 0,15 кВт/ч на 1 кг стирки.

Обратите внимание. Наиболее экономичные модели – это устройства класса А+++, которые потребляют минимальное количество электроэнергии (примерно 0,15 кВт/ч).

В стиральной машине выделяют четыре основных потребителя энергии:

1. Двигатель – отвечает за вращение барабана.
2. ТЭН – предназначен для нагрева воды и автоматической сушки.
3. Помпа – отводит воду.
4. Панель управления – включает в себя лампочки, датчики и индикаторы, которые контролируют работу устройства.

Общая мощность стиральной машины формируется из мощности каждого из этих четырех элементов. Чем выше мощность каждого компонента, тем больше энергии потребляет устройство в целом.

Схема подведения коммуникаций

Грамотное подведение коммуникаций обезопасит машину от большинства рисков. Прежде всего, к месту установки проводят отдельный кабель с соответствующим сечением напрямую от распределительного электрощита, включив в цепь автомат, устройство аварийного отключения и заземление.

Если такой возможности нет, то провод ведут от розетки электроплиты. Подводка плиты, как правило, делается с запасом и способна выдержать дополнительную нагрузку.

Важно. Провода из разных металлов соединяют с помощью клемм. Скручивать такие провода нельзя.

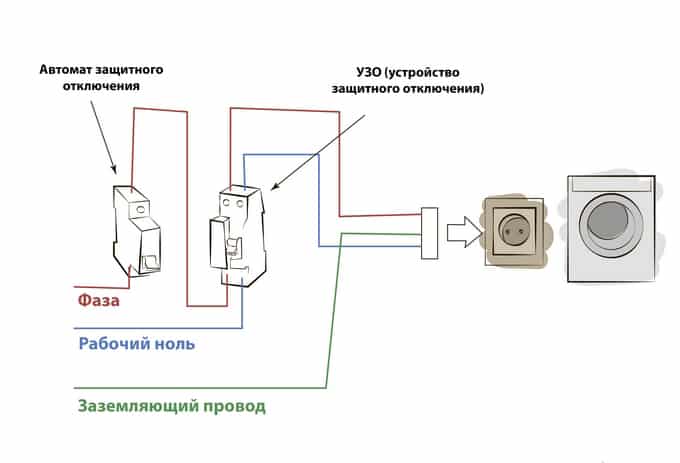

Далее подключают по схеме автомат, устройство аварийного отключения и делают заземление. В итоге три жилы провода сходятся в евророзетке с керамической основой и возможностью подключения провода заземления.

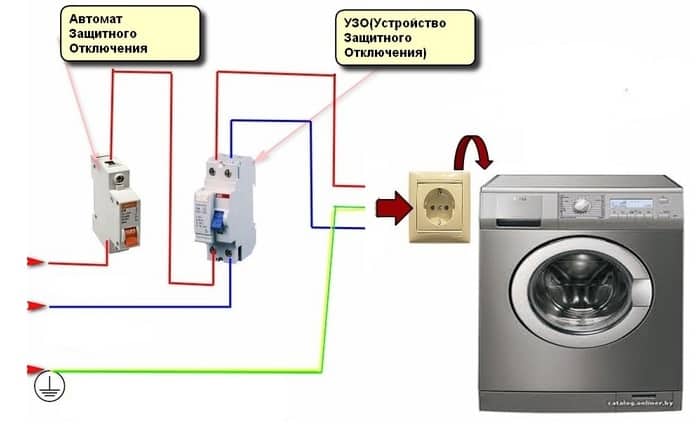

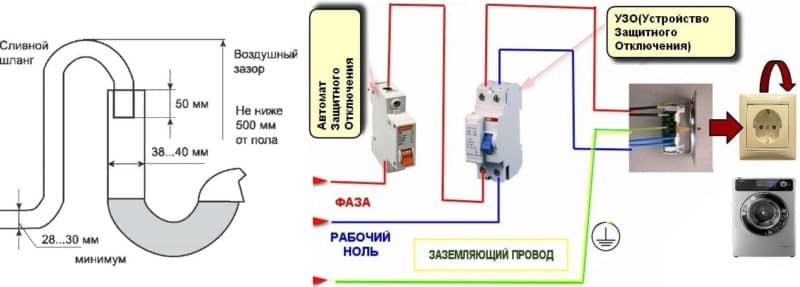

Схема подключения стиральной машины

Требования к розеткам

Для подключения стиральных машин к электросети рекомендуется использовать розетки с заземляющим контактом, известные также как евророзетки. Оптимальным вариантом будет розетка с керамической арматурой.

Важно. Не рекомендуется применять удлинители, тройники и переходники в электрической цепи, так как это может привести к короткому замыканию из-за плохого контакта, перегрузки или попадания влаги.

Если розетка устанавливается в ванной комнате, следует выбирать специальные устройства с повышенным классом защиты, предназначенные для эксплуатации в условиях высокой влажности.

Мощность и сечение кабеля

Мощность большинства современных стиральных машин варьируется от 2 до 2,5 кВт. Эти данные указаны к документации к прибору. Зная мощность, определяют необходимое сечение питающих проводов.

Внимание. Для питания стиральной машины прокладывают медный трехжильный кабель (фаза, ноль, земля).

Чаще всего в квартирах для стиральной машины автомата используют сечение провода 2,5 кв. м. Такое сечение позволит кроме стиральной машины подключать в ту же розетку фен, электробритву и другую мелкую технику. Соответственно, для защиты этой розеточной линии используют автоматический выключатель с номинальным током 16 (А), характеристика С и УЗО на 25 (А), 30 (мА).

Прокладка кабеля

Перед тем как начать укладку кабеля, необходимо установить, где будет находиться розетка. При этом важно учесть высоту ее установки и расстояние до распределительного щита.

После того как маршрут для прокладки кабеля определен, его следует отметить на стене с помощью маркера, а также указать место для установки подрозетника. Затем в стене вырезают канал и отверстие для розетки, при этом удаляя арматуру с помощью болгарки. После завершения этих этапов электрический кабель протягивают от распределительного щита к розетке.

Устройство защитного отключения

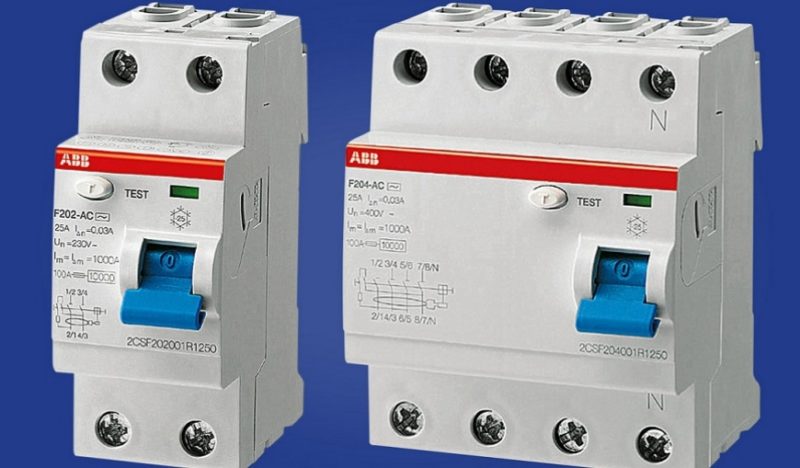

Устройство защитного отключения (УЗО) предназначено для защиты человека от поражения электрическим током в случае возникновения поломок или при контакте с находящимися под напряжением частями электроприбора, а также для предотвращения коротких замыканий и пожаров.

Как правило, УЗО для стиральной машинки ставят в паре с автоматом. Но можно установить один дифавтомат вместо этих двух устройств, он защитит и человека, и технику.

При выборе УЗО для стиральной машины ориентируются на мощность устройства. Большинство моделей потребляют около 2 кВт, что превышает номинал в 10 А. Следовательно, автомат или дифавтомат выбирают такой, который срабатывает при токе больше 10 А. Это устройство на 16 А.

Заземление

Чаще всего агрегат устанавливают в ванной комнате. Работа в условиях повышенной влажности увеличивает риски при использовании устройства. Поэтому современные модели оборудованы защитой от электрического удара класса 1, что достигается за счет наличия защитного заземления.

Если ваш дом построен недавно, то дополнительных мер по заземлению устройства предпринимать не нужно. В таких зданиях уже предусмотрено заземление и современная электропроводка с третьим проводом.

В старых домах заземление стиральной машины осуществляется от электрощита. В этом случае подключается нулевой провод, который будет выполнять функции заземления. Ноль разделяется, и устанавливаются специальные шины как для нулевого провода, так и для заземления. От этих шин прокладывается проводка к стиральной машине, и устанавливается новая розетка, предназначенная для заземления. Таким образом, устраняется проблема отсутствия третьего провода в домах старого образца.

Защита от скачков напряжения

С функцией защиты от скачков напряжения справится дифавтомат. Это устройство помогает защитить от токового удара и отключить сам уровень нагрузки на автомат при перепадах в электросети. Таким образом исключается риск травмирования человека и повреждения машины из-за резких перепадов в сети.

Для стиральных машин выбирают те модели дифавтоматов, которые имеют минимальное значение отключения тока при 16 А, а сам уровень отключения в автоматическом режиме дифференциального тока – не более 30 мА.

Это интересно:

Порядок установки стиральных машин по уровню чтобы не прыгали

Размеры встраиваемой стиральной машины: ширина, высота, глубина

Как сделать сушилку для овощей и фруктов самостоятельно

Особенности подключения на кухне

Подключение стиральной машины на кухне не имеет принципиальных отличий от установки в ванной. Для этого устройства необходимо провести отдельную линию питания от электрического щитка и установить специальную евророзетку. К этой линии не следует подключать другие энергоемкие приборы.

Важно. Наилучший вариант для установки машины на кухне – это подключение к щитку с использованием трехжильного кабеля, к которому устанавливается защитный автомат.

Для защиты от короткого замыкания рекомендуется установить устройство защитного отключения (УЗО). Розетку следует размещать на высоте, превышающей уровень пола, чтобы предотвратить попадание воды в случае утечки. Также важно, чтобы розетка имела заземление.

Ошибки при подключении

Перечисли наиболее распространенные ошибки, допускаемые при подключении устройства к сети:

1. Использование нештатной электропроводки (недостаточное сечение кабеля,  однослойная изоляция). Это приводит к перегреву проводов, оплавлению изоляции, коротким замыканиям.
2. Использование существующей старой проводки низкого качества. Оптимальное решение – подключение через отдельный трехжильный кабель соответствующего сечения от распределительного щитка с установкой автоматических выключателей, рассчитанных на ток не менее 16 А.
3. Отсутствие заземления. Качественное заземление – залог безопасной и долгой эксплуатации устройства. Неквалифицированное местное “зануление” заземляющего проводника не обеспечивает требуемого качества заземления и не исключает возникновения нештатных ситуаций, приводящих к поражению электрическим током.
4. Использование неисправных или некачественных двухпроводных розеток без индивидуального заземления. Это приводит к перегреву проводки, ее оплавлению, поражениям электрическим током и поломкам прибора.
5. Неправильное встраивание в гарнитур. Эта ошибка характерна при размещении агрегата на кухне. Машинка во время работы вибрирует и поэтому не должна быть зажата стенками и столешницей.

Заключение

Перед тем как самостоятельно подключить стиральную машину к электросети, важно внимательно ознакомиться с инструкцией к устройству. Подключение следует осуществлять с использованием отдельного трехжильного кабеля соответствующего сечения и специальной розетки, оборудованной заземлением. Также рекомендуется установить УЗО и автоматический выключатель или дифференциальный автомат для обеспечения защиты от возможных аварийных ситуаций.

Игнорирование этих правил может привести к перегреву проводки, возникновению коротких замыканий, пожарам, поражению электрическим током и поломкам электрических приборов.

Проверка работоспособности после подключения

После завершения подключения стиральной машины к электросети крайне важно провести проверку её работоспособности. Это позволит убедиться, что устройство функционирует корректно и безопасно. Следуйте приведённым ниже шагам для проверки:

1. Проверка подключения к электросети: Убедитесь, что шнур питания надежно подключен к розетке. Проверьте, что в розетке есть напряжение, используя тестер или другой электрический прибор.
2. Осмотр шнура и вилки: Внимательно осмотрите шнур питания и вилку на наличие повреждений. Если вы заметили трещины, обнаженные провода или другие дефекты, замените шнур перед использованием.
3. Запуск тестовой программы: Включите стиральную машину и выберите короткую тестовую программу. Это позволит проверить, работает ли устройство корректно. Обратите внимание на звуки, которые издает машина, и на отсутствие необычных запахов.
4. Проверка всех режимов: После успешного запуска тестовой программы проверьте работу всех режимов стирки. Убедитесь, что машина корректно выполняет отжим, полоскание и другие функции.
5. Проверка на утечки: Внимательно осмотрите место подключения на наличие утечек воды. Если вы заметили, что вода просачивается из-под машины или шлангов, немедленно отключите устройство от сети и устраните проблему.
6. Проверка уровня шума: Обратите внимание на уровень шума во время работы машины. Если вы слышите громкие или необычные звуки, это может указывать на неисправность, и стоит обратиться к специалисту.
7. Проверка работы насосов: Убедитесь, что насосы стиральной машины работают корректно. Для этого можно наблюдать за процессом слива воды. Если вода не уходит, это может указывать на засор или неисправность насоса.

После выполнения всех этих шагов вы сможете убедиться в том, что стиральная машина подключена правильно и готова к использованию. Если вы обнаружили какие-либо проблемы, рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта устройства.

Вопрос-ответ

Можно ли подключать стиральную машину в обычную розетку?

Оборудуйте правильную розетку. Этот пункт является ключевым во всей процедуре подготовки стиральной машины к подключению в сеть. Включать устройство в обычную стандартную розетку не рекомендуется.

Какая мощность подключения у стиральной машины?

Что такое мощность стиральной машины? При этом основная доля потребления приходится именно на нагрев воды. Поэтому машины, которые стирают при высоких температурах, потребляют значительно больше энергии. Для понимания: у большинства современных моделей мощность варьируется в пределах 1800–2500 Вт.

Советы

СОВЕТ №1

Перед подключением стиральной машины обязательно ознакомьтесь с инструкцией производителя. В ней указаны требования к электропитанию, включая необходимое сечение провода и тип подключения, что поможет избежать проблем с работой устройства.

СОВЕТ №2

Используйте провод с соответствующим сечением, чтобы избежать перегрева и короткого замыкания. Для большинства стиральных машин рекомендуется использовать медный провод с сечением не менее 2,5 мм², но уточните это в инструкции.

СОВЕТ №3

Убедитесь, что электросеть, к которой вы подключаете стиральную машину, имеет заземление. Это защитит вас и ваше оборудование от возможных электрических ударов и повреждений.

СОВЕТ №4

При подключении стиральной машины используйте отдельный автоматический выключатель, чтобы обеспечить безопасность и предотвратить перегрузку сети. Это также упростит отключение устройства в случае необходимости.
