Подключение духового шкафа к электрической сети требует внимательного подхода и знаний о необходимых материалах и правилах безопасности. В статье рассмотрим ключевые аспекты: выбор кабеля, сечение жил, номинал автоматического выключателя и рекомендации по размещению розетки. Правильное подключение обеспечит надежную работу устройства и предотвратит аварийные ситуации, что важно для тех, кто планирует установить электрическую духовку самостоятельно.
Выбор кабеля и автомата
Перед тем как подключить новую электрическую духовку, важно обратить внимание на состояние электросети и наличие автоматического защитного выключателя.
Важно! Подключение мощных кухонных приборов к устаревшей электропроводке может привести к её повреждению, коротким замыканиям и даже пожарам. Поэтому перед подключением нового оборудования рекомендуется заменить старую проводку.
При выборе кабеля для новой электропроводки следует учитывать его сечение. Оно должно соответствовать мощности, которую потребляет прибор. В большинстве случаев для подключения духового шкафа используют кабель с таким сечением жил:
- 3×6 кв. мм в однофазной сети – кабель состоит из трех жил, каждая из которых имеет сечение 6 кв. мм;
- 5×4 кв. мм в трехфазной сети – кабель включает пять жил, каждая сечением 4 кв. мм.
Подключение духового шкафа к обычной электрической сети требует особого внимания и соблюдения ряда рекомендаций. Эксперты отмечают, что прежде всего необходимо учитывать мощность устройства. Большинство современных духовых шкафов имеют мощность от 2 до 3 кВт, что требует наличия отдельной линии электропитания. Это связано с тем, что при использовании других бытовых приборов на одной линии может произойти перегрузка, что приведет к срабатыванию автоматических выключателей.
Также важно обратить внимание на тип подключения. Специалисты советуют использовать трехфазное подключение для более мощных моделей, что обеспечит стабильную работу и снизит риск перегрева проводки. Кроме того, необходимо использовать качественные кабели и розетки, соответствующие требованиям безопасности. Установка должна проводиться квалифицированным электриком, чтобы избежать возможных неисправностей и обеспечить надежную эксплуатацию духового шкафа.
Автоматический выключатель
При прокладке новой линии питания на ней устанавливают автомат, отвечающий за электрическую и пожарную безопасность использования электроприборов. Основная функция устройства – предупреждение перегрева проводки.
Нужно знать! Каждый кабель рассчитан на определенную силу тока. Если по сети пустить ток большего значения, кабель перегреется, проводка оплавится и возникнет короткое замыкание. Автоматический выключатель прекращает подачу тока при превышении допустимых значений.
Выбирая автомат, учитывают вид сети (однофазная или трехфазная) и энергоемкость электроприбора.
Для однофазной сети (220 В) выпускают однополюсные и двухполюсные устройства. К однополюсным подключается один проводник – фазный, к двухполюсным – и “фаза”, и “ноль”.
Для трехфазных сетей (380 В) применяют трех- и четырехполюсные устройства. Такие автоматы ставят на линии, к которой подводятся все три фазы – например, духовой шкаф или мощная варочная панель.
Внимание! Главный принцип выбора автомата: устройство должно отключить подачу тока до того, как его значение превысит возможности проводки, то есть номинал выключателя выбирают меньше, чем максимальное значение тока, который выдерживает кабель.
Например, духовой шкаф имеет мощность 6000 Вт (этот показатель есть в документации к прибору). Мощность делят на вольтаж сети: 6000 Вт/220 В = 27,3 А и добавляют 20% запаса: 27,3 А + 20% = 32,8 А. Автомат выбирают того номинала, который ближе всего к полученной цифре – 32 А.
| Параметр | Значение/Требование | Последствия несоблюдения |
|---|---|---|
| Номинальное напряжение сети | 220-240 В (обычно) | Некорректная работа, выход из строя, пожар |
| Номинальная мощность духового шкафа | Указана в паспорте (кВт) | Недостаточная мощность сети — нестабильная работа, перегрев проводки, пожар; слишком большая мощность — необходимость замены проводки |
| Тип подключения | Зависит от модели (3-фазное или однофазное) | Неправильное подключение — неработающий прибор, повреждение электроники |
| Сечение проводов | Указано в паспорте (мм²) | Перегрев проводов, пожар |
| Заземление | Обязательно! | Удар током, повреждение прибора |
| Автоматический выключатель | Соответствующий мощности духового шкафа (А) | Перегрузка сети, пожар |
| Розетка/Электрощиток | Соответствующий мощности духового шкафа | Перегрев, пожар |
| УЗО (устройство защитного отключения) | Рекомендуется | Защита от поражения электрическим током |
Интересные факты
Вот несколько интересных фактов о подключении духового шкафа к обычной электрической сети:
Читайте также:
-
Мощность и нагрузка: Духовые шкафы могут иметь значительную мощность, часто от 2 до 5 кВт. Это означает, что при подключении к обычной электрической сети (220-230 В) необходимо учитывать максимальную нагрузку на проводку. Важно, чтобы проводка могла выдерживать такую нагрузку, иначе это может привести к перегреву и даже пожару.
-
Трехфазное подключение: Некоторые духовые шкафы, особенно профессиональные или с высокой мощностью, могут требовать трехфазного подключения. Это позволяет распределить нагрузку более равномерно и обеспечивает более стабильную работу устройства. В таких случаях может потребоваться установка специального оборудования и консультация с электриком.
-
Защита и безопасность: При подключении духового шкафа к электрической сети важно использовать защитные устройства, такие как автоматические выключатели и УЗО (устройства защитного отключения). Это не только обеспечивает безопасность эксплуатации, но и защищает сам прибор от возможных перепадов напряжения и коротких замыканий.
УЗО
Помимо автоматического выключателя, рекомендуется устанавливать устройство защитного отключения (УЗО) на электрическую линию. Автомат обеспечивает защиту проводки от перегрева и коротких замыканий, однако он не способен предотвратить поражение электрическим током при пробое на корпус. Поэтому оптимальным решением будет использование как автомата, так и УЗО. Это обеспечит безопасность человека в случае пробоя изоляции или случайного контакта с фазой.
При выборе УЗО стоит учитывать, что его номинал должен быть на одну ступень выше, чем у автомата. К примеру, если на линии установлен автомат на 16 А, то УЗО следует выбрать на 25 А.

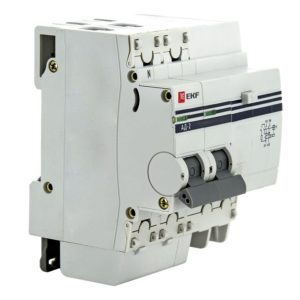

Дифавтомат
В бытовых электросетях есть еще одна потенциальная угроза, с которой не справится автомат. Это дифференциальные токи, способные поразить человека электротоком. Такие риски предупреждает дифавтомат – прибор, сочетающий защитные функции автомата и УЗО. Дифавтомат компактнее, что важно, если в щитке мало места.
Дифавтомат для духовки выбирают также на ступень выше автомата. Например, если для автомата это 32 А, то для “дифа” – 40 А.
Способы прокладки проводки
Существует три основных метода установки электропроводки:
- Внутренний монтаж в стенах. Это наиболее оптимальный вариант, при котором кабель размещается внутри стены, в штукатурке или специальных каналах.
- Использование кабель-каналов. Если нет возможности выполнить штробление стен, применяются пластиковые или металлические короба, которые крепятся к поверхности стены. Внутри этих коробов укладывается проводка.
- Прокладка в плинтусах. Установка кабеля в специальные плинтусы позволяет аккуратно подвести проводку к необходимым точкам и защитить ее от механических повреждений.
Согласно нормам пожарной безопасности, в деревянных строениях проводка должна быть выполнена снаружи, а электроприборы оставаться открытыми. В кирпичных или панельных домах можно использовать любой из перечисленных методов. Скрытый монтаж считается более безопасным и эстетически привлекательным.
Варианты подключения
Существует два способа подключения духовки к сети:
-
Читайте также:
- Через сетевой провод, подключенный к духовому шкафу. Провод подключают к вилке и розетке либо к автомату, установленному недалеко от прибора (используя провод без вилки), либо на клеммную колодку, закрепленную рядом на (автомат при этом ставят на щитке).
- Без провода, напрямую к линии, идущей от щитка (автомат устанавливают на щите).
Иногда производители на заводе подключают к прибору сетевой провод. Он подключен к клеммной колодке на задней панели духовки. При желании его снимают (на гарантию это не влияет) и заводят на соответствующие клеммы шнур, идущий напрямую от щитка или от автомата, установленного недалеко от оборудования.
Второй вариант используют, если к одной мощной линии подключают несколько приборов. В этом случае до кухни прокладывают один мощный кабель, заводят его в бокс, устанавливают автоматы по количеству кухонных приборов и от них тянут линии к каждому устройству.
Выбор вилки и розетки
Средняя мощность духового шкафа составляет 3-4 кВт, поэтому стандартная вилка, используемая для подключения, например, настольной лампы, не подходит для этой техники. В таких случаях необходимо использовать специальные силовые вилки и розетки.
При выборе оборудования важно учитывать характеристики самого устройства. Духовые шкафы могут быть как однофазными, так и трехфазными, и их энергопотребление варьируется от 2,5 до 10 кВт.
Выбор места для розетки
При выборе места для розетки следуют общему правилу. Розетку и любое вспомогательное оборудование не устанавливают непосредственно за техникой. Выбирают удобное место либо рядом с устройством, либо чуть выше (на расстоянии примерно 10 см).
Внимание! Розетки не устанавливают близко к полу. На кухне, как и в ванной, велика вероятность подтопления и протечек водопровода.
Рекомендуемое расстояние от пола – не более 90 см. При этом не допускается расположение подрозетника на одном уровне с электроприбором. Удобнее всего размещать его справа или слева от духового шкафа.
Установка клеммной колодки
Подключение духового шкафа через клеммную колодку является наиболее правильным вариантом. В этом случае контакт с электрической сетью осуществляется с помощью прижимных винтов, что обеспечивает большую надежность по сравнению с использованием вилки и розетки.
Однако у данного метода есть недостаток – сложность размыкания цепи. Для этого необходимо снять крышку, открутить болты и выдернуть провода. Поэтому такой способ подключения рекомендуется использовать при наличии автоматического выключателя, желательно двухполюсного, который разрывает как «фазу», так и «ноль».
В клеммных колодках старого образца, выполненных из карболита, контакты остаются открытыми. Такие колодки устанавливаются в специальные боксы и стандартные распаечные коробки.
Для квадратной коробки идеально подойдет трехконтактная колодка. Если духовой шкаф подключается к трехфазной сети, то для пятиконтактной колодки используется продолговатая модель бокса. Коробка может быть закреплена на стене или встроена в стену вместе с кабелем.
При подключении зачищенные от изоляции провода помещаются под металлические пластины и фиксируются прижимными болтами с помощью отвертки. Важно приложить достаточное усилие, чтобы обеспечить надежный контакт. Провода соединяются строго в соответствии с маркировкой: фазный провод от духового шкафа должен быть подключен к фазному проводу от щитка, «нейтраль» (или «ноль») – к нулевому проводу, а «земля» – к заземляющему контакту.
Подключение провода к духовому шкафу
При использовании провода духовой шкаф подключают к клеммной колодке на задней панели прибора (как правило, она закрыта крышкой).
Для подсоединения провода крышку снимают. Под ней видны клеммы с подключенными с одной стороны разноцветными проводами. Для однофазной сети в 220 В устанавливают три перемычки. Две соединяют фазы – первый, второй и третий выход. И одна стоит между четвертым и пятым.
Жилы от провода подключают так:
- к третьему – фаза (жила с коричневой изоляцией);
- к пятому – нейтраль (жила с синей изоляцией);
- к нулевому (может быть перед первым или после пятого) – заземление (жила с желто-зеленой изоляцией).
Подключают именно в такой последовательности. К трехконтактной вилке подключают жилы в таком порядке: на верхний штырь – желто-зеленую, на правый – фазную, на левый – нулевую (голубую).
-
Читайте также:
Монтаж духового шкафа
По окончании всех монтажных работ духовой шкаф помещают в специально отведенное место. При установке обязательно используют уровень, чтобы удостовериться в горизонтальности поверхности, на которой будет находиться прибор. Это обеспечит его оптимальную работу и продлит срок службы.
После завершения установки необходимо измерить расстояние от нижней части духового шкафа до пола – оно должно составлять не менее 8 см. Аналогичное расстояние следует оставить между задней панелью духовки и стеной кухни.
Когда духовой шкаф будет установлен, его подключают к электросети и проверяют функциональность устройства.
Заключение
Подключение духового шкафа к электросети требует особого внимания, так как духовки (особенно мощные) потребляют много электроэнергии и, следовательно, дают большую нагрузку на проводку. Небрежность при выборе проводов и розетки, ошибки при прокладке и подсоединении кабеля приводят к перегреву проводки и поломкам прибора.
Поэтому перед тем как приступать к установке духового шкафа, стоит внимательно изучить инструкцию к прибору и посоветоваться со специалистом.
Проверка работоспособности и безопасности подключения
Перед тем как подключить духовой шкаф к электрической сети, необходимо убедиться в его работоспособности и безопасности. Это включает в себя несколько ключевых этапов, которые помогут избежать возможных проблем в будущем.
1. Проверка технических характеристик устройства: Прежде всего, ознакомьтесь с инструкцией по эксплуатации духового шкафа. В ней указаны все необходимые параметры, такие как мощность, напряжение и тип подключения. Убедитесь, что ваше электрическое оборудование соответствует этим требованиям. Обычно духовые шкафы работают на напряжении 220-240 В, но могут встречаться и модели, требующие подключения к трехфазной сети.
2. Оценка состояния электрической сети: Проверьте, соответствует ли ваша электрическая сеть требованиям, указанным в инструкции. Убедитесь, что проводка в вашем доме способна выдерживать нагрузку, которую будет создавать духовой шкаф. Для этого можно воспользоваться услугами квалифицированного электрика, который проведет необходимые замеры и тесты.
3. Проверка заземления: Обязательно проверьте наличие заземления в вашей электрической сети. Заземление является важным элементом безопасности, так как оно защищает от поражения электрическим током. Если заземление отсутствует, рекомендуется его установить, чтобы избежать рисков при эксплуатации духового шкафа.
4. Использование качественных материалов: При подключении духового шкафа используйте только качественные и сертифицированные электрические кабели и розетки. Это поможет избежать перегрева и короткого замыкания. Рекомендуется использовать медные провода, так как они обладают высокой проводимостью и долговечностью.
5. Проверка подключения: После завершения подключения духового шкафа к электрической сети, проведите тестирование. Включите устройство и убедитесь, что оно работает корректно. Проверьте, нет ли посторонних звуков или запахов, которые могут свидетельствовать о неисправности. Если вы заметили какие-либо аномалии, немедленно отключите устройство от сети и обратитесь к специалисту.
6. Регулярное обслуживание: Для обеспечения безопасной эксплуатации духового шкафа важно проводить регулярное техническое обслуживание. Это включает в себя проверку состояния проводки, заземления и самого устройства. Регулярная проверка поможет выявить потенциальные проблемы до того, как они станут серьезными.
Следуя этим рекомендациям, вы сможете обеспечить безопасное и надежное подключение духового шкафа к электрической сети, что позволит вам наслаждаться его использованием без лишних забот.
Вопрос-ответ
Можно ли подключить духовой шкаф напрямую к электросети?
Подключение духового шкафа можно осуществить двумя основными способами: через стандартную электрическую розетку и с помощью прямого подключения к электрической сети.
Можно ли подключить духовой шкаф к обычной розетке?
Подключение к электросети. Обычно бытовые розетки выдерживают токи до 16 А, такой ток потребляют приборы мощностью до 3,5 кВт. Поэтому, если мощность вашей плиты и электродуховки входит в этот диапазон, то можно подключаться к розетке.
Можно ли подключить электрический духовой шкаф в розетку 220?
Однофазное подключение «Варка» и/или духовой шкаф мощностью до 3,5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка.
Советы
СОВЕТ №1
Перед подключением духового шкафа обязательно ознакомьтесь с его техническими характеристиками и требованиями к электропитанию. Убедитесь, что ваша электрическая сеть соответствует необходимым параметрам, таким как напряжение и мощность, чтобы избежать перегрузок и повреждений устройства.
СОВЕТ №2
Используйте отдельный автомат для духового шкафа в электрическом щите. Это поможет защитить устройство от перегрузок и коротких замыканий, а также упростит отключение в случае необходимости ремонта или обслуживания.
СОВЕТ №3
Обратите внимание на качество проводки и розеток, к которым будет подключен духовой шкаф. Используйте только сертифицированные материалы и провода, способные выдерживать необходимую нагрузку, чтобы избежать риска возгорания или других аварийных ситуаций.
СОВЕТ №4
Если вы не уверены в своих навыках подключения, лучше обратиться к квалифицированному электрику. Неправильное подключение может привести к серьезным последствиям, поэтому профессионал сможет гарантировать безопасное и правильное подключение вашего духового шкафа.
