Подключение индукционной плиты к электросети требует внимательного подхода и соблюдения норм безопасности. В статье рассмотрим, как выбрать кабель для монтажа, какой автомат установить в электрощитке и какие шаги предпринять для успешного подключения варочной поверхности. Эти нюансы помогут избежать ошибок и обеспечить надежную работу устройства, а также повысить безопасность на кухне.
Какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности
Основной особенностью индукционных электроплит является их потребляемая мощность. Этот показатель значительно отличается от характеристик других бытовых устройств. Для индукционной плиты типичной считается мощность в 7,2 кВт.
Это максимальное значение, которое достигается при одновременном использовании всех конфорок на максимальном уровне нагрева. В повседневной эксплуатации, когда используются одна или две конфорки, нагрузка на электросеть составляет около 3,5 кВт.
Тем не менее, в таких вопросах важно учитывать именно максимальный уровень, который должен соответствовать техническим возможностям домашней электросети.
В соглашении с поставщиком электроэнергии указывается номинальная мощность, которую можно подключить. Потребитель заранее определяет необходимый уровень, исходя из общей мощности планируемых к использованию приборов. Это особенно актуально для домов, не имеющих газоснабжения. Для таких потребителей изначально проектируется мощность в диапазоне от 9 до 15 кВт.
После точки подключения или электрощита начинается домашняя электросеть. Этот щит также называют распределительным, так как от него по всей квартире прокладываются кабели различной мощности.
Для освещения используется кабель с сечением провода и нагрузкой, достаточной для питания приборов с суммарной мощностью до 3 кВт. Для электрификации кухни в современных новостройках всегда прокладывается отдельная линия с кабелем повышенной мощности — до 9 кВт и даже с запасом.
Владельцы старых «хрущевок» и частных домов подходят к вопросу приобретения индукционной плиты комплексно. Они изучают проектную документацию на предмет допустимой мощности электроснабжения. При необходимости прокладывают отдельную питающую линию к месту установки плиты или варочной панели, используя кабель мощностью 7,5 кВт и сечением провода от 3 мм.
Подключение индукционной плиты к электросети требует внимательного подхода и соблюдения определенных правил. Эксперты отмечают, что перед началом работ необходимо убедиться в наличии подходящей электропроводки, способной выдержать нагрузку устройства. Рекомендуется использовать отдельный автоматический выключатель и защитное устройство от перегрузок.
Специалисты подчеркивают важность правильного выбора сечения кабеля, которое должно соответствовать мощности плиты. Также необходимо учитывать, что индукционные плиты требуют подключения к трехфазной сети, если их мощность превышает 7 кВт.
Кроме того, важно следить за качеством соединений и изоляции, чтобы избежать короткого замыкания. В случае отсутствия опыта в электромонтажных работах, эксперты советуют обращаться к квалифицированным электрикам для выполнения подключения, что обеспечит безопасность и долговечность работы устройства.
Каким автоматом подключить панель в электрощитке
Кроме кабеля, в питании прибора важную роль играют штепсельный разъем и устройство автоматического выключения — автомат.
Читайте также:
Штепсельный разъем (розетка) подбирают по показателям мощности и конфигурации (типу) штепсельной вилки на питающем кабеле прибора. Привычная розетка не всегда подходит. Часто встречаются модели индукционных плит, присоединение которых осуществляется клеммными зажимами. Для них отдельно приобретают обжимные контактные наконечники (гильзы).
Автоматические выключатели классифицируются не столько по качеству и заводским маркам, сколько по техническим характеристикам. Главный показатель — нагрузочный уровень срабатывания, или расчетная мощность.
Важно! Для электроплит предпочтительнее применять автомат дифференцированного действия, имеющий механизм терморасцепления фазной и нулевой линий одновременно.
В каждом случае для определения требуемого класса автоматического выключателя понадобятся исходные данные:
- проектная мощность электроснабжения на точке ввода;
- мощность плиты (по паспорту изделия);
- площадь сечения жилы сетевого кабеля (шнура) плиты;
- сечение жилы подводящего кабеля (от электрощита).
Суммарная нагрузочная мощность индукционной плиты по силе тока достигает 25-32 А в зависимости от количества и мощности нагревательных элементов — конфорок. При недостаточной мощности домашней сети для пользования индукционной плитой придется отключать другие приборы.
Во избежание серьезных последствий пользуются плитой лишь на 50-60% ее рабочей мощности. То есть одновременно включают две, изредка три конфорки. Интеллектуальная начинка в блоке управления позволяет запрограммировать агрегат на работу в таком ограниченном режиме.
В распределительном щите на линию питания плиты устанавливают автомат с характеристиками от 16 А до 25 А. Это защитит домашнюю сеть от перегрузок в случае включения плиты на полную мощность.
Если с подключаемой мощностью все в порядке, ограничительные меры ни к чему. Однако ставить автомат, превышающий порог срабатывания в 32 А, не рекомендуется. Более того, параллельно с автоматом часто устанавливают на линию устройство защитного отключения (УЗО). Такое устройство надежно защитит членов семьи от поражения электротоком.
Параметры УЗО рассчитывают на работу при номинальном токе — на 40 А, так как тепловой модуль автоматического выключателя при токе свыше 32 А отключается не сразу, а с некоторой задержкой по времени. Для защиты человека ток срабатывания устройства должен быть не более 10 мА.
-
Читайте также:
| Параметр | Значение/Действие | Примечание |
|---|---|---|
| Тип электросети | 220 В / 380 В (зависит от модели плиты и региона) | Уточните в инструкции по эксплуатации плиты |
| Номинальная мощность плиты | (указана в инструкции) кВт | Необходимо для выбора подходящего кабеля и автомата защиты |
| Требуемый кабель | (сечение определяется по мощности) мм² | Медь, многожильный, теплостойкий |
| Автоматический выключатель (автомат) | (ток определяется по мощности) А | Защита от перегрузки и короткого замыкания |
| УЗО (устройство защитного отключения) | Рекомендуется установка | Защита от поражения электрическим током |
| Заземление | Обязательно | Обеспечивает безопасность |
| Розетка | Подходящая по мощности и типу (обычно 3-х фазная или 2-х фазная) | Может потребоваться установка новой розетки |
| Подключение | Выполнять только квалифицированным электриком | Неправильное подключение опасно для жизни и техники |
Интересные факты
Вот несколько интересных фактов о подключении индукционной плиты к электросети:
-
Специфические требования к электросети: Индукционные плиты требуют подключения к трехфазной сети с определенной мощностью, обычно от 3,7 до 11 кВт. Это связано с тем, что индукционные плиты работают на принципе электромагнитной индукции, что требует значительного количества энергии для быстрого нагрева посуды.
-
Необходимость в заземлении: При подключении индукционной плиты важно обеспечить надежное заземление. Это не только повышает безопасность использования устройства, но и предотвращает возможные повреждения электроники плиты из-за перепадов напряжения.
-
Установка дифференциального автоматического выключателя: Для защиты от короткого замыкания и утечек тока рекомендуется устанавливать дифференциальный автоматический выключатель (УЗО) при подключении индукционной плиты. Это устройство автоматически отключает питание в случае обнаружения утечки тока, что значительно повышает безопасность эксплуатации плиты.

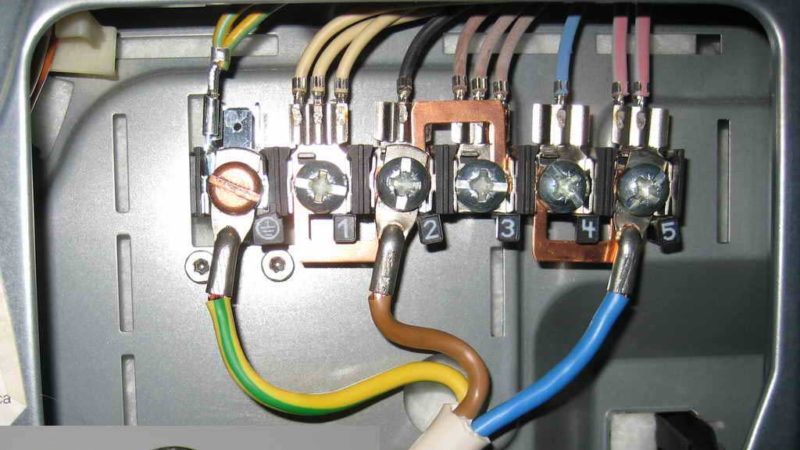

Как соединить 4 провода, выходящих из плиты, и 3 провода кабеля питания электропроводки
Каждая жила в кабеле, подключенном к плите, выполняет определенные функции и имеет свой цвет. Международные стандарты цветовой маркировки кабельных жил следующие:
- коричневый или черный — это фазный проводник;
- синий — нейтральный (нулевой) проводник;
- желто-зеленый — проводник заземления.
Все остальные цвета, кроме синего и желтого (часто с зелеными полосками), относятся к силовым или фазным проводам. В однофазной сети другие силовые жилы объединяются в одну. Синий провод подключается к нулевой клемме, а желто-зеленый — к заземляющей.
Если в комплекте имеется кабель для двух- или трехфазного подключения, он не предназначен для однофазного использования, так как в этом случае нагрузка на фазный провод возрастает до суммы нагрузок всех остальных фаз.
При отсутствии клеммной коробки, где фазные проводники соединяются между собой, их параллельное подключение осуществляется в корпусе штепсельной вилки. В этом случае необходимо выбрать тип штепсельного разъема, который конструктивно позволяет выполнить такую операцию.
Другой вариант — установка стандартной клеммной коробки с перемычками фазных клемм в корпусе плиты. Сетевой шнур для однофазного подключения в этом случае нужно приобретать отдельно, учитывая увеличенную мощность объединенных фазных жил.
Это интересно:
Средства для чистки индукционной варочной панели
Сравнение экономичности индукционной и газовой плиты
Что такое индукционная сковородка и к какой плите она подходит

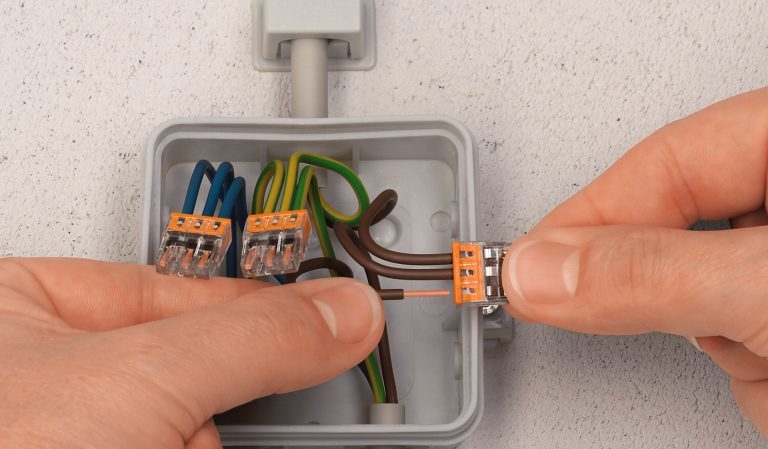

Как правильно подключить и не перепутать жилы кабеля на клеммнике
Подключение индукционной плиты к сети 220 вольт выполняют трехжильным кабелем, а в клеммной колодке на индукционной плите устанавливают специальные перемычки между фазами, которые обычно идут в комплекте. Если их нет, подключение к двум или трем клеммам фаз осуществляют проводом, соответствующим нагрузке электроплиты.
Если кабель уже подсоединен к клеммной колодке, проверяют правильность его подключения. На клеммах обычно указывают следующую маркировку выводов:
-
Читайте также:
- L — фазный вывод, или L1, L2 (L3) — фазные выводы при двухфазном (трехфазном) подключении;
- N — нулевой, или нейтральный вывод;
- PE — клемма подключения защитного заземления.
Такую же маркировку используют на клеммах штепсельного разъема. Соблюдая цветовое соответствие жил, подсоединяют их к выводам с теми же буквенными обозначениями. При этом тщательно затягивают клеммные винты, убеждаются в надежности пружинных зажимов.
Схема подключения

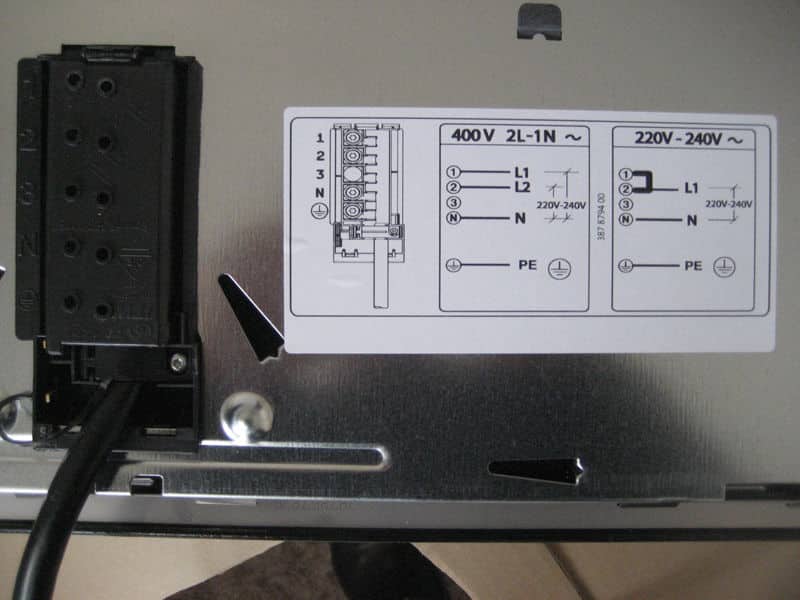

После завершения подготовительных мероприятий осуществляется непосредственное подключение индукционной варочной плиты или панели. На задней стороне устройства имеется табличка с заводской схемой подключения.
Для однофазной сети применяется схема, которая обычно обозначается как 1N. В данном случае клеммы под номерами 1, 2 и 3 соединяются между собой с помощью перемычек, формируя единую фазную шину. К этой шине, а именно к первой или третьей клемме, подключается провод черного (коричневого или серого) цвета, после чего контактный винт затягивается.
Следующий этап — подключение провода синего цвета к контактной колодке, помеченной буквой N. В панелях, работающих на универсальном напряжении (220/400 В), нулевой контакт дублируется, то есть имеются две клеммы №4 и №5. Их, как и три фазные клеммы, соединяют перемычкой, а затем подключают провод к одной из этих клемм.
Завершает процесс подключение желто-зеленого провода к контакту с символом «заземление» или обозначением PE.
Подключение штепсельного разъема выполняется аналогичным образом, соблюдая тот же принцип маркировки и обозначений. Многие пользователи вместо использования штепсельного разъема или розетки предпочитают клеммные коробки, такие как КлК-5С. Это способствует повышению надежности соединений.
Важно! Если в кухонной линии используется силовой кабель с жилами одного цвета, необходимо с помощью мультиметра определить, какой провод является фазным, а какой нулевым. После этого их следует пометить краской или изолентой соответствующих цветов.
Заключение
При точном соблюдении всех правил и рекомендаций допустимо самостоятельное подключение индукционной электрической плиты или варочной панели. Перед первым включением советуют еще раз внимательно осмотреть все контакты, проверить правильность и надежность их подключения.
Проверка работоспособности подключения и тестирование плиты
После завершения подключения индукционной плиты к электросети важно провести проверку работоспособности устройства и его тестирование. Это позволит убедиться в правильности выполненных работ и отсутствии потенциальных проблем.
-
Читайте также:
1. Визуальный осмотр подключения: Прежде всего, необходимо провести визуальный осмотр всех соединений. Убедитесь, что кабели надежно зафиксированы, нет видимых повреждений изоляции, а также что все соединения выполнены в соответствии с электрическими стандартами. Проверьте, что разъемы не имеют коррозии и загрязнений.
2. Проверка напряжения: Используйте мультиметр для измерения напряжения на выходе электросети. Индукционные плиты обычно требуют напряжения 220-240 В. Убедитесь, что напряжение соответствует требованиям, указанным в инструкции к плите. Если напряжение ниже или выше нормы, это может привести к неправильной работе устройства или его повреждению.
3. Включение плиты: После проверки напряжения можно включить плиту. Убедитесь, что все переключатели находятся в правильном положении, и нажмите кнопку включения. На дисплее плиты должны появиться индикаторы, подтверждающие ее готовность к работе.
4. Тестирование конфорок: Проверьте каждую конфорку по отдельности. Поместите на конфорку специальную посуду, предназначенную для индукционных плит, и включите ее. Убедитесь, что конфорка быстро нагревается и поддерживает заданную температуру. Обратите внимание на звуки, которые издает плита — они должны быть нормальными, без посторонних шумов.
5. Проверка системы безопасности: Индукционные плиты оснащены различными системами безопасности, такими как защита от перегрева и автоматическое отключение при отсутствии посуды. Проверьте, как работает эта функция, оставив плиту включенной без посуды на конфорке. Убедитесь, что плита автоматически отключается через заданное время.
6. Завершение тестирования: После завершения всех тестов отключите плиту от электросети. Если все проверки прошли успешно, можно считать, что подключение выполнено правильно. В противном случае, если вы заметили какие-либо проблемы, рекомендуется обратиться к специалисту для диагностики и устранения неисправностей.
Проверка работоспособности индукционной плиты — это важный этап, который поможет избежать неприятностей в будущем и обеспечит безопасное использование устройства в вашем доме.
Вопрос-ответ
Как подключить индукционную варочную панель к электросети?
Установка индукционной варочной панели осуществляется путём соединения трёх кабелей от электропроводки с кабелями от прибора. Кабели должны быть подключены в соответствии с цветовой кодировкой. Некоторые индукционные варочные панели рассчитаны на однофазное подключение и оснащены заводской вилкой.
Можно ли подключить индукционную плиту без заземления?
Использование заземленной розетки является обязательным условием безопасной работы мощного электрического прибора. Без правильного заземления существует риск поражения электрическим током.
Что будет, если перепутать фазу и ноль при подключении индукционной плиты?
Если фаза и ноль перепутаны, электроника может давать сбои в работе, приводя к некорректному функционированию всей системы. Это может проявляться в виде неравномерного нагрева конфорок, самопроизвольного включения/выключения плиты или полного отказа некоторых функций.
Советы
СОВЕТ №1
Перед подключением индукционной плиты убедитесь, что ваша электросеть соответствует требованиям устройства. Проверьте, что у вас есть необходимая мощность (обычно от 3,5 до 7 кВт) и соответствующий тип подключения (трехфазное или однофазное).
СОВЕТ №2
Используйте качественные кабели и разъемы, подходящие для высокой нагрузки. Рекомендуется использовать медные провода сечением не менее 6 мм² для обеспечения безопасного и надежного подключения.
СОВЕТ №3
Обязательно установите отдельный автоматический выключатель для индукционной плиты. Это поможет защитить устройство от перегрузок и коротких замыканий, а также упростит отключение в случае необходимости.
СОВЕТ №4
Если вы не уверены в своих навыках подключения, лучше обратиться к квалифицированному электрику. Неправильное подключение может привести к повреждению плиты или даже к пожару.
