Сечение кабеля для электрической варочной панели

При выборе и подключении электрической варочной панели важен расчет сечения кабеля для безопасного и эффективного функционирования устройства. В статье рассмотрим технические характеристики, влияющие на подключение варочной панели к электросети, и дадим рекомендации по расчету сечения кабеля в зависимости от мощности устройства. Эти нюансы помогут избежать перегрузок, коротких замыканий и других проблем, что особенно актуально для самостоятельного подключения.

Требования к установке электрической варочной поверхности

Чтобы корректно установить варочную панель, в первую очередь необходимо произвести расчет нагрузки на электропроводку. Если проводка в вашем доме не способна выдержать нагрузку от варочной панели, это может привести к постоянному срабатыванию автоматического выключателя и перегреву проводов, что в свою очередь может вызвать их плавление.

Таким образом, если в вашем доме нет возможности обновить электропроводку, стоит отказаться от покупки электрической панели. Конечно, можно провести отдельную линию, но для этого потребуется капитальный ремонт с выемкой стен. Альтернативным вариантом является открытая разводка, при которой кабель будет прокладываться по плинтусам и стенам.

Важно. Не подключайте варочную поверхность к розетке, в которой отсутствует заземление. В распределительном щите обязательно установите устройство защитного отключения (УЗО) на данной линии. Оно отключит цепь в случае повреждения кабеля и замыкания тока на панели.

Эксперты в области электрики подчеркивают важность правильного выбора сечения кабеля для электрической варочной панели. Неправильное сечение может привести к перегреву проводов и, как следствие, к пожару. Специалисты рекомендуют учитывать мощность устройства и длину кабеля. Для варочных панелей мощностью до 3 кВт оптимальным будет сечение 2,5 мм², тогда как для более мощных моделей (от 3 до 7 кВт) необходимо использовать кабель с сечением 4 мм². Также важно учитывать условия эксплуатации: если кабель будет проложен в стене или в условиях высокой температуры, лучше выбрать сечение больше. Правильный выбор сечения не только обеспечивает безопасность, но и способствует эффективной работе устройства.

Сечение кабеля для Духового Шкафа и Варочной Панели. 2,5 мм. ЭЛЕКТРОДУХОВКА. Подключение.

Кабель для электроплиты и варочной панели

Подключение варочной панели производят строго по инструкции. Если сечение проводов и розетка неправильно подобраны, а панель неверно подсоединили, то это может привести к пожару.

Согласно требованиям ПЭУ (правила устройства электроустановок), кабель для варочной панели может быть только медным. Алюминиевый разрешается прокладывать только если его сечение  — 16 кв. мм и более. К квартирам это не относится.

Электрические панели удобны тем, что быстро нагреваются. Это происходит за счет мощности, которая достигает 7 кВт и более. Именно поэтому многие модели можно подключать к сети как 220 В, так и 380 В.

Интересные факты

Вот несколько интересных фактов о сечении кабеля для электрической варочной панели:

1. Тепловые потери и безопасность: Сечение кабеля напрямую влияет на его способность проводить электрический ток без перегрева. Для электрических варочных панелей, которые могут потреблять значительное количество энергии (до 7-10 кВт и более), важно правильно выбрать сечение кабеля, чтобы избежать перегрева и потенциального возгорания. Например, для мощных варочных панелей рекомендуется использовать медные кабели с сечением не менее 6 мм².

2. Длина кабеля и падение напряжения: При выборе сечения кабеля необходимо учитывать не только мощность устройства, но и длину кабеля. Чем длиннее кабель, тем больше падение напряжения, что может привести к снижению эффективности работы варочной панели. Для длинных участков рекомендуется увеличивать сечение кабеля, чтобы минимизировать потери.

3. Тип кабеля и его изоляция: Для подключения электрических варочных панелей используются специальные кабели, которые могут выдерживать высокие температуры и механические нагрузки. Например, кабели с изоляцией из термостойких материалов (таких как ПВХ или резина) обеспечивают дополнительную защиту от перегрева и повреждений, что особенно важно в условиях кухни, где могут быть высокие температуры и влага.

Сечения кабеля для электроплиты .

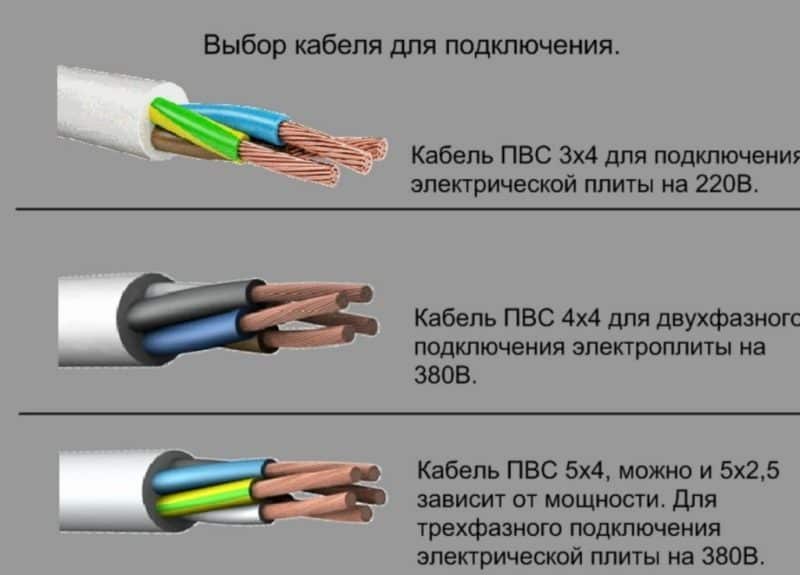

Требования, которым должен соответствовать электрокабель

Не всегда электрическая плита поставляется с кабелем в комплекте, и в таком случае его нужно приобретать отдельно. Как же правильно выбрать кабель? На что следует обратить внимание?

При выборе кабеля самостоятельно учитывайте следующие аспекты:

1. Мощность. Этот параметр можно найти в техническом паспорте устройства. Мощность напрямую влияет на необходимое сечение провода. Если мощность подключаемого устройства в однофазной сети не превышает 3 кВт, то подойдет сечение 1,5 кв. мм. Для мощности от 3 до 5 кВт потребуется провод с сечением 2,5 кв. мм, а для 7,5-10 кВт — 6 кв. мм. В случае подключения к трехфазной сети, если мощность не более 5 кВт, сечение должно составлять 1,5 кв. мм, а для 10 кВт — 2,5 кв. мм.
2. Фазность подключения. Этот аспект определяется количеством жил в кабеле. Кабели бывают трехжильными и пятижильными. Количество жил зависит от типа электросети в вашем доме, которая может быть однофазной или трехфазной. Для однофазной сети требуется кабель с тремя жилами (нулевая, фазная и заземляющая), а для трехфазной сети — провод с пятью жилами (нулевая, заземляющая и три фазные).

Технические характеристики, влияющие на подключение варочной панели к сети

При выборе варочной панели мало кто уделяет внимание требованиям по электропитанию. Однако это важнейшая характеристика, поскольку при монтаже современной техники в старых домах зачастую возникают проблемы с электропроводкой. Поэтому лучше сразу сделать линию с проводом нужного сечения и защитным устройством. Большую роль играет количество фаз и наличие заземляющего контура.

Варочные панели бывают разными и различаются они по типу нагревательного элемента:

• ТЭНы;
• газовые;
• индукционные;
• комбинированные (электрические и газовые конфорки).

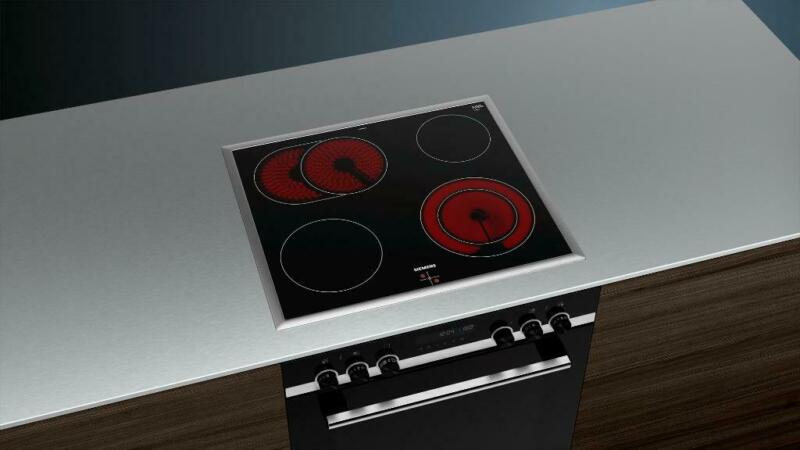

Также варочная панель может идти в комплекте с духовым шкафом, что смотрится гармонично и современно.

Важно. Вне зависимости от типа варочной панели, при ее подключении электросеть обязательно должна быть обесточена.

Варочная поверхность подключается к выделенной электролинии с розеткой и заземлением. Розетка должна выдерживать ток 32-40 А, а подключаемый кабель должен быть трехжильным с сечением не менее 4 кв. мм. В городских квартирах практически везде используются комбинированные или газовые варочные панели. Индукционные и ТЭНовые используют в домах, где невозможно подключиться к газовой магистрали.

Подключение варочной панели и духовки. На один кабель нельзя или можно?

Расчет сечения кабеля по мощности своими руками

Правильный выбор сечения кабеля является ключевым фактором для обеспечения безопасности как имущества, так и жильцов квартиры. Многие, стремясь сэкономить, выбирают провода меньшего диаметра и отдают предпочтение алюминиевым сердцевинам вместо медных.

Это может привести к следующим последствиям:

1. Пропуск тока высокой мощности через неправильно подобранный кабель может вызвать его перегрев, что приведет к разрушению изоляции. В результате кабель может перегореть, оставив цепь без питания.
2. Частые перепады напряжения могут нагреть металл до такой степени, что это вызовет возгорание из-за термического воздействия на окружающие предметы, например, на обои.
3. При увеличении температуры кабеля в цепи растет сопротивление, что может изменить вольтамперные характеристики участков питания. Это часто приводит к поломке электрических приборов.
4. Поврежденная изоляция может оголить провод, что представляет собой серьезную опасность. Если место повреждения неизвестно, защититься от этого довольно сложно.
5. Найти проблемный участок проводки, который находится в стене, бывает непросто. В некоторых случаях может потребоваться полная замена проводки от источника к проблемному участку. В итоге это может обернуться значительными затратами – придется оплатить услуги электрика, приобрести новый кабель и провести работы по его прокладке.

Для выбора кабеля необходимо выполнить предварительные расчеты:

• определить количество электроприборов в каждом помещении;
• рассчитать общую нагрузку для каждой точки подключения к электросети.

После выбора проводника следует произвести расчет сечения в зависимости от нагрузки на каждое отдельное помещение. Это будет зависеть от того, как будет организована сеть и как планируется соединять точки (последовательно или параллельно).

Важно. Проводимость меди выше, чем у алюминия, поэтому провода из этих материалов не дадут одинаковых результатов при расчете мощности.

Чтобы понять процесс расчета сечения кабеля в зависимости от тока, нужно осознать, как происходит передача электричества. Для наглядности представьте несколько тонких труб, расположенных по окружности параллельно друг другу.

Чем шире окружность, тем больше труб можно разместить плотно. Давление в крупной системе будет выше, чем в маленькой. Так же и с электричеством: ток течет по поверхности проводника, и более толстые кабели могут выдерживать большие нагрузки.

Ошибки в расчете сечения могут возникать в следующих случаях:

1. Жила слишком широкая. Это приводит к увеличению затрат на проводку и нерациональному использованию ресурса кабеля.
2. Ширина канала меньше необходимой. Это увеличивает плотность тока, нагревая изоляцию и проводник, что может привести к образованию «слабых» мест на кабеле и утечке электричества.

Мощность вычисляется путем умножения напряжения в проводнике на силу тока. Бытовая сеть рассчитана на 220 В, поэтому для определения сечения кабеля необходимо знать мощность и силу тока в цепи. После расчета нагрузки и силы тока по таблицам ПЭУ можно определить размер провода.

Определить площадь сечения проще по диаметру сердцевины. Площадь измеряется в квадратных миллиметрах, а диаметр — в миллиметрах. По этим данным можно найти в таблице допустимую мощность для данного размера и типа провода. Если данные о диаметре проводки отсутствуют, площадь можно рассчитать по следующей формуле:

S = 3,14 * D² / 4 = 0,785D², где:
S – площадь поперечного сечения кабеля;
D – значение диаметра.

Если форма сердцевины проводника прямоугольная или квадратная, то сечение вычисляется путем умножения длины на ширину.

Точный расчет сечения учитывает следующие параметры:

• тип и вид изоляции;
• конфигурация и длина участков;
• способ прокладки (наружная или скрытая);
• максимально допустимый перегрев;
• температурный режим в помещении;
• разница в мощности приборов, подключаемых к одной розетке;
• уровень и процент влажности в помещении.

После подсчета мощности производится вычисление силы тока в бытовой сети с напряжением 220 В по следующей формуле:

I = (P1 + P2 + … + Pn) / U220, где:
I – сила тока;
P1 … Pn – мощность каждого потребителя по списку – от первого до n-ого;
U220 – напряжение в сети, в нашем случае это 220 В.

Формула расчета для трехфазной сети с напряжением 380 В:

I = (P1 + P2 + …. + Pn) / √3 / U380, где:
U380 – напряжение в трехфазной сети, равное 380 В.

Самостоятельно рассчитать сечение кабеля можно без привлечения специалистов, если в помещении есть распределительный щиток и нет сложных систем монтажа. Однако в условиях повышенной влажности и температурных колебаний лучше обратиться за помощью к профессионалам.

Как подключить варочную панель самостоятельно

Подключить варочную панель под силу любому, кто читает электрические схемы и умеет пользоваться инструментами:

1. Потребуется проложить отдельную кабельную линию для присоединения к сети варочной панели алюминиевым или медным проводом сечение не меньше 6 кв. мм. По требованиям ПТБ (правила техники безопасности) и ПУЭ подключить варочную панель с розетками на одну фазу категорически запрещено. При максимальной мощности варочная панель потребляет около 20 А. От большой нагрузки старая проводка сечением 3 кв. мм может перегреться и даже воспламениться. Неравномерная нагрузка может вызвать перерывы при подаче энергии, так как будет срабатывать дифференциальный автомат.
2. Нужно подключить корпус варочной поверхности и “земляную клемму” розетки к заземленному корпусу.
3. Необходимо переделать вводной щит, установить автомат двухполюсного на 40 А или УЗО и дифференциального автомата на 30 мА (для автоматического отключения энергии при коротком замыкании или пробое высокого напряжения на корпус).
4. Заменить бытовой счетчик на более мощный.

Понадобятся следующие инструменты и материалы:

• кусачки электрические;
• отвертка с диэлектрической ручкой;
• кабель типа NYM или ВВГ;
• комбинированные пассатижи;
• кабель типа ПВС для того, чтобы подсоединить варочную панель к электрической вилке (если нет в комплекте с варочной панелью);
• силовая розетка и вилка 32-40 А в комплекте;
• наконечники НШВ;
• дифференциальный автомат;
• индикаторная отвертка;
• гильзы ГМЛ или клеммник.

Главная задача при подключении состоит в том, чтобы отдельным кабелем, рассчитанным на ток не менее 40 А, через защитную аппаратуру дать напряжение на контактные лепестки розетки или варочную панель.

Важно. И розетка, и варочная панель по требованиям ПУЭ подключаются к вводному щитку отдельным проводом.

Если сразу включить все конфорки варочной панели на полную мощность, то потребляемый ток достигнет 40 А. Чтобы предотвратить нагрев внутренней проводки и возгорание изоляции запрещено подключать варочную панель в одну линию с другими розетками или другой встроенной техникой.

Согласно требованиям ПТБ и ПУЭ для защиты от поражения током (при случайном прикосновении к токоведущим местам под напряжением или коротком замыкании оборудования) на вводном щитке устанавливаются устройства, которые ограничивают максимально потребляемый ток и отключают питание при утечке тока.

Внимание. Корпус варочной панели и лепестки розетки с маркировкой “земля” в целях защиты от высокочастотных наводок обязательно подключают к шине заземления (корпусу распределительного щита)

При самостоятельном подключении варочной панели к трехфазной сети нужно четко различать следующие термины:

• логический ноль — напряжение на плюсовой клемме источника тока;
• защитное заземление — соединение корпуса устройства с заземляющим проводом;
• защитное зануление — соединение отдельных точек схемы со средним выводом обмотки трансформатора трехфазной сети.

Подмена понятий представленных терминов может привести к серьезным ошибкам в ходе выполнения монтажных работ, возгоранию кабелей, повреждению внутренней проводки, выходу из строя самой варочной поверхности или даже поражению электрическим током.

Чтобы подключить отдельную линию от вводного щитка к варочной панели, выполняют следующее:

1. Устанавливают дифференциальный автомат до 30 мА (для отключения при случайном прикосновении к деталям под напряжением).
2. Меняют электрический счетчик на другой с током не менее 40 А.
3. Устанавливают двухполюсный автомат до 40 А (для защиты от короткого замыкания внутри варочной панели).

Все работы под напряжением выполняют в перчатках из диэлектрика, в обуви на кожаной или резиновой подошве, стоя на резиновом коврике. Если человек дома один, такие работы выполнять нельзя. При поражении током второй человек сможет обесточить сеть и оказать первую помощь. Выполняя монтажные работы по установке варочной панели, не забывайте о правилах безопасности и ПУЭ. От этого зависит не только результат, но и жизнь.

Осторожно. Выполнение работ под напряжением запрещается при сильной усталости, состоянии сильного возбуждения или алкогольного опьянения, после ночной смены.

Рассмотрим пошагово процесс подключения:

1. Взять кабель нужной длины, который будет соединять варочную поверхность со штепсельной вилкой.
2. Снять крышку с отсека питания, отверткой выкручивая винт.
3. К штепсельной вилке подсоединить шнур питания, при этом обращая внимание на подключение жилы заземления (желто-зеленого цвета).
4. Удалить защитную пластину, которая прикрывает контакты.
5. Шнур от штепсельной вилки подсоединить к колодке питания, соблюдая цвет изоляции (желтый с зеленым —  это заземление, коричневый и синий — это фаза и ноль), между фазными клеммами устанавливаем перемычку и крепко зажимаем ее болтами.
6. Затянуть клеммы кабеля на колодке питания.
7. Проверить монтаж и включить панель при помощи сенсорных кнопок.

Заключение

Подключение варочной панели к электросети можно выполнить самостоятельно, и это не представляет особой сложности. Если у вас есть базовые знания в области электромонтажа и необходимый инструмент, вы вполне сможете справиться с этой задачей. Однако стоит отметить, что установка оборудования в распределительном щитке и прокладка отдельной линии питания потребует более серьезных навыков. В новостройках, как правило, в этом нет необходимости. В старых домах может потребоваться полная замена внутренней проводки или прокладка отдельной линии.

Безопасность при установке и эксплуатации варочной панели

При установке и эксплуатации электрической варочной панели безопасность является одним из самых важных аспектов, который необходимо учитывать. Неправильный выбор сечения кабеля может привести к перегреву проводов, коротким замыканиям и даже пожарам. Поэтому важно понимать, как правильно рассчитать сечение кабеля, чтобы обеспечить безопасную и надежную работу устройства.

Первым шагом в обеспечении безопасности является определение мощности варочной панели. Обычно эта информация указана в технической документации или на самом устройстве. Мощность варочных панелей может варьироваться от 3 до 10 кВт, в зависимости от модели и количества конфорок. Зная мощность, можно рассчитать необходимый ток, используя формулу:

I = P / U

где I — ток в амперах (А), P — мощность в ваттах (Вт), U — напряжение в вольтах (В). В большинстве стран стандартное напряжение в сети составляет 220-230 В.

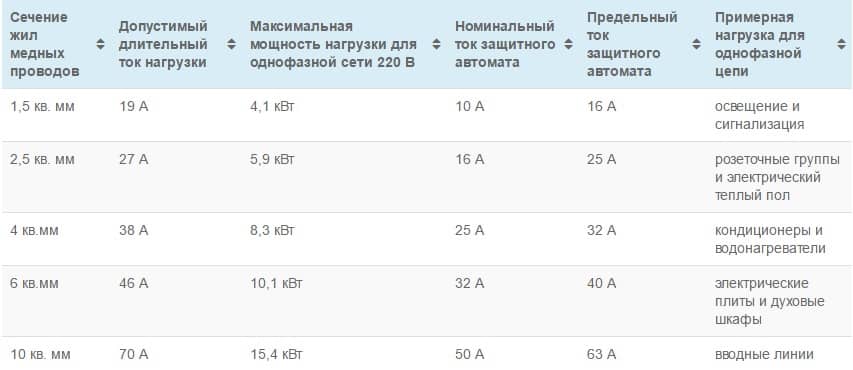

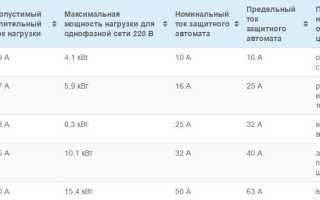

После определения тока необходимо выбрать сечение кабеля. Для этого следует учитывать не только величину тока, но и длину кабеля, а также условия его прокладки. Чем длиннее кабель, тем больше сопротивление, что может привести к перегреву. Важно также учитывать, будет ли кабель проложен в стене, в воздухе или в земле, так как это влияет на его теплоотвод.

Существует несколько стандартов, которые помогают определить минимальное сечение кабеля в зависимости от тока. Например, для медного провода, который является наиболее распространенным, минимальное сечение для тока до 16 А составляет 1,5 мм², для тока до 25 А — 2,5 мм², а для тока до 32 А — 4 мм². Для более высоких токов необходимо использовать более толстые провода.

Кроме того, важно учитывать тип изоляции кабеля. Для установки в помещениях с повышенной влажностью, таких как кухни, рекомендуется использовать кабели с влагостойкой изоляцией. Это обеспечит дополнительную защиту от коротких замыканий и других аварийных ситуаций.

Также стоит обратить внимание на защитные устройства, такие как автоматические выключатели и УЗО (устройства защитного отключения). Они помогут предотвратить перегрузки и защитят от поражения электрическим током. Автоматический выключатель должен быть рассчитан на ток, соответствующий максимальному току, который может потреблять варочная панель.

Наконец, важно помнить о регулярной проверке состояния кабелей и подключения. Со временем изоляция может изнашиваться, что увеличивает риск короткого замыкания. При первых признаках повреждения или перегрева кабеля необходимо немедленно обратиться к специалисту для его замены.

Соблюдение всех этих рекомендаций поможет обеспечить безопасную установку и эксплуатацию электрической варочной панели, минимизируя риски и обеспечивая надежную работу устройства на протяжении многих лет.

Вопрос-ответ

Какой кабель нужен для подключения электрической варочной панели?

Для устройств мощностью от 3,5 до 5,5 кВт – кабель сечением 34 мм². Для устройств мощностью от 5,5 до 7,2 кВт – кабель сечением 36 мм². Для очень мощных устройств (от 7,2 кВт до 8,8 кВт) – кабель сечением 3*10 мм².

Какое сечение кабеля нужно для варочной панели 7 кВт?

Если суммарная мощность плиты превышает 7 кВт, следует поискать и использовать розетку с номинальным током 63 А. Кабель для подключения электроплиты следует выполнять одним куском трехжильного кабеля сечением 3х4 мм². Это может быть кабель ВВГ 3х4 или NYM 3х4.

Какой кабель нужен для плиты и варочной панели?

Гибкий резиновый кабель H07RN-F является наиболее распространенным выбором для плит и варочных панелей. 2,5 мм² H07RN-F подходит для духовок или варочных панелей до ~16 А. 4 мм² H07RN-F типично для приборов на 32 А. 6 мм² H07RN-F иногда используется для плит свыше 32 А, хотя и имеет большой размер (внешний диаметр ~18 мм).

Какое сечение провода нужно для варочной панели и духового шкафа?

Для стандартного подключения духового шкафа и варочной панели, как правило, используют провод сечением от 2,5 до 4 кв.

Советы

СОВЕТ №1

Перед выбором сечения кабеля для электрической варочной панели, обязательно ознакомьтесь с техническими характеристиками устройства. Убедитесь, что вы знаете мощность панели, так как это напрямую влияет на необходимое сечение проводов.

СОВЕТ №2

При расчете сечения кабеля учитывайте не только мощность варочной панели, но и длину проводки. Чем длиннее кабель, тем больше сопротивление, что может привести к перегреву. Используйте таблицы для расчета сечения в зависимости от длины и нагрузки.

СОВЕТ №3

Не забывайте о запасе по мощности. Рекомендуется выбирать кабель с сечением, превышающим минимально необходимое, чтобы избежать перегрева и обеспечить безопасность эксплуатации варочной панели.

СОВЕТ №4

При установке кабеля обязательно используйте качественные соединения и защитные устройства, такие как автоматические выключатели и УЗО. Это поможет предотвратить короткие замыкания и защитит вашу варочную панель от повреждений.
