Подключение вилки к варочной панели — ключевой этап установки, требующий внимательности и знаний. В этой статье рассмотрим, какие вилки подходят для варочных поверхностей и духовых шкафов, а также предоставим пошаговую инструкцию по подключению. Узнаете о различных типах вилок и розеток, что поможет выбрать правильное оборудование и избежать ошибок. Правильное подключение обеспечит безопасную эксплуатацию техники и продлит срок ее службы.
Особенности подключения варочной панели
Прежде чем начинать установку варочной поверхности, необходимо учесть место, где она будет размещена, выбрать способ монтажа и подобрать соответствующую вилку.
Подключение вилки к варочной панели — это важный этап, требующий внимательного подхода. Эксперты подчеркивают, что правильная установка обеспечивает не только безопасность, но и долговечность устройства. При выборе вилки необходимо учитывать мощность варочной панели и соответствие стандартам электробезопасности. Неправильное подключение может привести к перегреву, короткому замыканию или даже пожару. Специалисты рекомендуют обращаться к квалифицированным электрикам, которые смогут правильно выполнить подключение, учитывая все нюансы. Также важно следить за состоянием проводки и регулярно проверять соединения, чтобы избежать потенциальных проблем в будущем.
Электропроводка

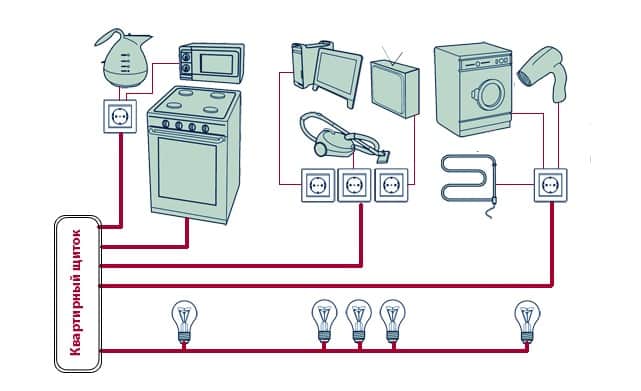

Первое, что принимают во внимание, — электропроводка. В идеале контур освещения и питания разделяют, после чего подсчитывают количество кухонных приборов и энергоемкость. Чем больше мощных электроагрегатов, тем больше питающих контуров понадобится.
Внимание! Такие мощные кухонные приборы, как плиты и варочные поверхности, подключают к выделенным линиям питания от электрощита.
Электрические панели и духовые шкафы потребляют много энергии — от 3,5 до 10 кВт. Потому правила безопасности предусматривают для них специальные розетки с отдельной линией электропитания от щитка. Если плиту и духовку устанавливают независимо, для каждого устройства делают свою розетку с отдельным подключением к распределительному щиту.
| Тип подключения | Требуемый кабель | Примечания |
|---|---|---|
| Подключение к сети 220В | 3-жильный кабель (фаза, ноль, земля) сечением не менее 6 мм² | Обязательно заземление. Проверьте соответствие номинального тока кабеля и автомата защиты мощности варочной панели. |
| Подключение к сети 380В | 5-жильный кабель (3 фазы, ноль, земля) сечением не менее 4 мм² | Требуется квалифицированный электрик. Проверьте соответствие номинального тока кабеля и автомата защиты мощности варочной панели. |
| Прямое подключение к электрощиту | Требуется отдельная линия от электрощита. | Не рекомендуется самостоятельное подключение. Обратитесь к квалифицированному электрику. |
Интересные факты
Вот несколько интересных фактов о подключении вилки к варочной панели:
-
Энергетическая эффективность: Современные варочные панели, особенно индукционные, требуют специального подключения к электросети. Они могут потреблять значительное количество энергии, и неправильное подключение может привести к перегрузке сети и даже к пожару. Поэтому важно использовать вилки и розетки, соответствующие мощности устройства.
-
Типы подключения: В зависимости от типа варочной панели (газовая, электрическая или индукционная) могут использоваться разные типы вилок и розеток. Например, для индукционных панелей часто требуется трехфазное подключение, что обеспечивает более стабильное и мощное питание.
-
Безопасность: При подключении варочной панели важно соблюдать правила безопасности. Неправильное подключение может не только повредить устройство, но и создать опасность для жизни. Поэтому рекомендуется доверять установку квалифицированным электрикам, которые могут гарантировать правильное подключение и соответствие всем стандартам.
Место установки и вид монтажа
При выборе места для установки розетки следует придерживаться основного правила: розетки и любое дополнительное оборудование не должны находиться непосредственно за бытовой техникой. Оптимально выбирать расположение либо рядом с устройством, либо немного выше (примерно на 10 см), либо на уровне ножек, чуть выше пола.
Важно! Розетки не следует устанавливать слишком близко к полу. На кухне и в ванной существует высокая вероятность утечек водопровода и затопления.
Рекомендуемое расстояние от пола — не более 90 см. Также не рекомендуется размещать подрозетник на одном уровне с электроприбором. Наиболее удобным вариантом будет установка его справа или слева от плиты или панели.
Вид монтажа
Монтаж розетки бывает скрытым и наружным. Его выбирают в соответствии с типом помещения и предпочтениями пользователя.
Внимание! В соответствии с требованиями безопасности в деревянном доме всю электропроводку монтируют наружно и приборы устанавливают открытыми. Дерево относится к легковоспламеняющимся материалам, поэтому прятать в него провода и другие потенциальные источники возгорания нельзя.
Это же правило учитывают при установке мебели. Подрозетники монтируют только на стены, но не на шкафы или тумбы. При необходимости установить розетку за шкафом в его задней стенке вырезают отверстие и устанавливают подрозетник в стену.
Если стены на кухне сделаны из бетона или кирпича, используют любой вид монтажа. Скрытая установка хороша с точки зрения безопасности и дизайна. Если штробить стены нет возможности, делают наружный монтаж с помощью кабель-каналов. При этом исключают контакт провода с любыми горючими материалами.
Виды вилок
Средняя мощность, потребляемая электрическими плитами и варочными панелями, составляет 7-8 кВт, что соответствует току в диапазоне 32–38 А. Поэтому стандартные вилки, предназначенные для подключения других бытовых приборов, не подходят, так как они рассчитаны на ток 16–25 А. Кроме того, для подключения плит используются силовые вилки, которые поддерживают кабели и провода с сечением 4–6 мм².

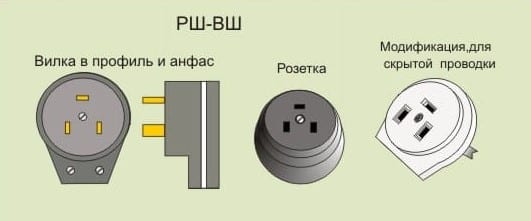

Существует несколько типов бытовых розеток и вилок, которые соответствуют этим требованиям. Для подключения электрической плиты и варочной панели применяется разъем РШ/ВШ–32А. Эти разъемы могут быть использованы как в однофазных сетях на 220В, так и в двух- и трехфазных системах.
Важно! Часто производители электрических плит комплектуют свои устройства подходящей вилкой и соответствующей розеткой. В таких случаях рекомендуется использовать именно те элементы, которые идут в комплекте, так как силовая вилка одного бренда может не подойти к розетке другого.
Если в комплекте не оказалось вилки и розетки, их необходимо приобрести отдельно. Чтобы определить, какая вилка подходит для вашей варочной панели, ознакомьтесь с инструкцией к прибору и проконсультируйтесь с электриками, которые обслуживают ваш дом.
На рынке можно встретить вилки для электроплит в двух цветах: черные (из карболита) и белые (из пластика). Белые вилки, как правило, отличаются более высоким качеством и повышенной износостойкостью, но стоят дороже. По своей конструкции оба типа вилок идентичны и подключаются одинаково.
Какую розетку выбрать
Розетку для варочной панели и/или духового шкафа выбирают в зависимости от характеристик прибора. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными, имеют мощность от 3,5 до 10 кВт.
Розетки для плит бывают скрытые, накладные и комбинированные:
- Скрытая установка предполагает монтаж подрозетника в углубление в стене. Таким образом, рабочая поверхность отвода закрыта и защищена от попадания влаги.
- Накладные розетки устанавливают поверх отводов. В этом случае конструкция выпирает над поверхностью стены и не защищена от попадания влаги и грязи.
- Комбинированные розетки — те же скрытые, но дополнительно защищенные специальной крышкой. В этом случае контакты закрыты от воздействия любых внешних факторов.
Первый и третий виды подходят для стен из бетона и кирпича, второй — для деревянных стен.
Читайте также:
Схемы подключения и комплектующие
Существует два типа подключения электроприборов: однофазное и трехфазное.
Однофазное подключение
Этот тип встречается чаще всего. Прибор мощностью до 3,5 кВт подключают в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и вилка на 16 А (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирают и вилку, и розетку.
Для более мощных однофазных моделей варочных поверхностей (от 3,6 до 7 кВт) выбирают силовую розетку с характеристиками 32 А/220 В и специальную вилку на 32 А.
Комплектующие
Список компонентов для трехфазной схемы:
- Кабель. Для мощных моделей, работающих от 4 кВт, необходим трехфазный силовой кабель ВВГнг(А) 5х4. Если варочная панель имеет мощность до 4 кВт, подойдет кабель 5х2,5.
- Автоматы и УЗО. Необходимо использовать трехполюсный автомат на 20 или 32 А, в зависимости от мощности варочной поверхности, а также четырехполюсные устройства защитного отключения (УЗО) для трехфазной сети. УЗО следует выбирать с запасом на шаг выше номинала автомата.
- Подрозетник или коробка. Выбор зависит от способа установки точки подключения — наружного или внутреннего.
Обычные модели розеток и вилок для освещения и мелкой бытовой техники не подходят для подключения варочных панелей, духовых шкафов и электроплит. Для такой мощной техники необходимо использовать специальные силовые розетки и соответствующие вилки.
Трехфазное подключение
Трехфазный прибор требует питания с вольтажом в 380 В и трехфазную розетку на 20 А (при мощности не выше 3,5 кВт) и 32 А при мощности прибора от 3,6 до 7 кВт. Если в комплектации к варочной панели вилка не прилагается, подбирают также трехфазную вилку с соответствующей силой тока.
Нужно знать! Вилки и розетки для мощной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — 3 (2 питающих и земля), у трехфазных — 5 (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни.
Пошаговая инструкция
Давайте рассмотрим процесс подключения однофазной силовой вилки к шнуру электроплиты или варочной панели:
- Сначала необходимо разобрать вилку, открутив центральный крепежный винт на корпусе. Штекер состоит из двух частей — задней крышки и основания, где находятся клеммы для подключения проводов.
- Далее провод прокладывают в механизм разъема и фиксируют его с помощью скобы, затягивая два винта на лицевой панели.
- Подготовьте провода, сняв внешнюю изоляцию и зачищая жилы на длину около 10 мм.
- Закрепите провода на клеммах вилки в соответствии со схемой подключения. Жилы обжимают наконечниками НШВИ. Если обжать провода не представляется возможным, можно подключить их, скрутив жилы проводника, чтобы они не вылезали из клемм.
- После того как провода надежно зафиксированы в клеммах, соберите корпус вилки и затяните центральный крепежный болт.
На этом процесс подключения вилки завершен. Если второй конец провода уже подключен к варочной плите, вставьте ее в розетку.
Уплотнительная лента для монтажа варочной панели
Как самостоятельно подключить газовую варочную панель
Как установить варочную панель
Заключение
Грамотный выбор и подключение вилки и розетки для варочной панели — залог не только бесперебойной работы прибора, но и безопасного использования. Ошибки при установке приводят к коротким замыканиям и пожарам. Поэтому, если нет уверенности в собственных силах, лучше обратиться за помощью к специалисту.
Безопасность при подключении
При подключении вилки к варочной панели безопасность является одним из самых важных аспектов, который необходимо учитывать. Неправильное подключение может привести к короткому замыканию, перегреву или даже пожару. Поэтому перед началом работы следует ознакомиться с основными правилами безопасности.
Во-первых, перед подключением варочной панели убедитесь, что она полностью отключена от электросети. Это можно сделать, отключив автоматический выключатель или вытащив вилку из розетки. Работать с электрическими устройствами под напряжением крайне опасно.
Во-вторых, используйте только качественные и сертифицированные электрические компоненты. Вилка и кабель должны соответствовать мощности варочной панели и быть предназначены для использования в бытовых условиях. Обратите внимание на маркировку и технические характеристики, указанные на упаковке.
В-третьих, перед подключением проверьте состояние кабеля и вилки. Они не должны иметь повреждений, трещин или оголенных проводов. Если вы заметили какие-либо дефекты, замените их на новые, чтобы избежать риска электрического удара или возгорания.
Также важно правильно подключить провода к вилке. Обычно вилка имеет три контакта: фаза, ноль и заземление. Убедитесь, что вы подключаете провода в соответствии с их назначением. Неправильное подключение может привести к неправильной работе устройства и его повреждению.
Не забывайте о заземлении. Оно необходимо для защиты от электрических ударов и предотвращения повреждений оборудования. Если ваша варочная панель требует заземления, обязательно подключите соответствующий провод к заземляющему контакту вилки.
Кроме того, рекомендуется использовать УЗО (устройство защитного отключения). Это устройство автоматически отключает электрическую цепь в случае утечки тока, что значительно повышает уровень безопасности при использовании варочной панели.
Наконец, после завершения подключения проверьте работу варочной панели. Включите ее на несколько минут и убедитесь, что все функции работают корректно, а вилка и кабель не перегреваются. Если вы заметили какие-либо аномалии, немедленно отключите устройство и проверьте подключение.
Соблюдение этих простых правил поможет вам безопасно подключить вилку к варочной панели и избежать неприятных ситуаций в будущем.
-
Читайте также:
Вопрос-ответ
Какая вилка нужна для подключения варочной панели?
У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку. Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32 А.
Можно ли подключать варочную панель через вилку?
Да, небольшую варочную панель на две конфорки и мощностью до 3,6 Вт допустимо подключить напрямую в розетку через вилку, но я бы все равно подстраховался и сделал через автомат на 16 А.
Почему варочная панель продается без вилки?
Вилка электропитания не входит в заводскую комплектацию варочных панелей, поскольку они имеют очень высокую мощность и требуют повышенной электробезопасности. Для них нужна отдельная линия электропитания для подключения напрямую к пакетникам или через специальные силовые вилки и розетки, которые приобретаются отдельно.
Советы
СОВЕТ №1
Перед началом подключения вилки к варочной панели обязательно отключите питание в электрической сети. Это поможет избежать короткого замыкания и защитит вас от электрического удара.
СОВЕТ №2
Убедитесь, что используемая вилка и кабель соответствуют мощности вашей варочной панели. Неправильный выбор может привести к перегреву и выходу из строя устройства.
СОВЕТ №3
При подключении следуйте инструкции производителя, которая обычно прилагается к варочной панели. Это поможет избежать ошибок и обеспечит безопасную эксплуатацию устройства.
СОВЕТ №4
Если у вас нет опыта в электромонтажных работах, лучше обратиться к профессиональному электрику. Это гарантирует правильное и безопасное подключение варочной панели.
