Подключение варочной панели и духового шкафа к одной розетке интересует владельцев кухонной техники, особенно при ограниченном пространстве и необходимости экономии электроэнергии. В статье рассмотрим возможность такого подключения, существующие схемы и важные аспекты выполнения этой задачи. Правильное подключение обеспечит безопасную и эффективную работу устройств, а также предотвратит перегрузки в электрической сети, что важно для избежания аварийных ситуаций.
О подключении варочной панели и духового шкафа к одному проводу
Существует общепринятая практика, согласно которой для кухни от распределительного щита прокладывается одна электрическая линия. Эта линия обладает достаточно высокой мощностью — до 9 кВт одновременной нагрузки, но, как правило, она одна. Розетки, подключенные к этой линии, располагаются так, чтобы обеспечить возможность подключения холодильника и электроплиты (в домах, где отсутствует газ).
Дополнительные розетки на кухне относятся к другим линиям и предназначены для питания маломощных бытовых приборов. Это не является ошибкой со стороны строителей. Дело в том, что до недавнего времени на кухнях устанавливались лишь электрические плиты, и другой мощной техники не требовалось.
С появлением раздельных варочных панелей и духовых шкафов возникла задача их одновременного подключения.
Эта задача вполне решаема. Подключение варочной панели и духового шкафа к одной розетке возможно при соблюдении следующих условий:
- на кухне предусмотрена отдельная линия для электроплиты с двух- или трехфазным подключением;
- сечение проводов кабеля составляет не менее 6 мм² (используются только медные проводники);
- в электрощите установлен автомат, который срабатывает при превышении тока в 25 А;
- обязательно наличие заземляющего провода.
Сечение кабеля можно рассчитать по формуле S=Пи×d²/4. Диаметр жилы (d) измеряется с помощью штангенциркуля.
Это интересно:
Как самостоятельно подключить газовую варочную панель
Как установить варочную панель
Чистка скребком варочной панели
Эксперты в области электрики и бытовой техники предупреждают о потенциальных рисках подключения варочной панели и духового шкафа к одной розетке. Оба устройства требуют значительной мощности, и их одновременная работа может привести к перегрузке электрической сети. Это, в свою очередь, может вызвать срабатывание автоматических выключателей или даже привести к короткому замыканию.
Кроме того, использование одной розетки для таких мощных приборов может негативно сказаться на их работе и сроке службы. Специалисты рекомендуют устанавливать отдельные линии для каждого устройства, что обеспечит стабильную работу и безопасность. Важно учитывать не только мощность, но и качество проводки, чтобы избежать неприятных последствий. Поэтому, несмотря на соблазн сэкономить место и упростить подключение, лучше следовать рекомендациям профессионалов и обеспечивать каждому прибору отдельное подключение.
Как правильно подключить варочную панель и духовой шкаф к одной розетке: схема подключения на один кабель
Приобретая технику, важно заранее знать исходные параметры допустимой нагрузки. Варочная поверхность и духовка имеют объявленные в инструкции заводские характеристики. В том числе расчетную мощность энергопотребления. Сложением этих номиналов определяют суммарную нагрузку, которую соотносят с имеющимися величинами.
Если показатели мощности приобретаемых приборов даже незначительно превосходят допустимые, специалисты советуют проложить отдельный кабель от щитка до места установки. Варочную панель, например, подключают к существующей линии, а духовой шкаф придется подсоединить к новой.
Подключение к шине фазного провода в распределительном щите выполняется также через автоматический выключатель соответствующей мощности. Если в щите не окажется свободного места для установки автомата, приобретают дополнительный бокс необходимого размера. Его не обязательно монтировать рядом с основным распределительным щитом. Допускается установка в любом удобном месте по трассе прокладки кабеля.
Читайте также:
Принципы подбора кабеля для дополнительной линии приведены выше. Другое важное технологическое звено — штепсельный разъем или розетка. Этот элемент имеет те же требования по мощности, но в первую очередь важно соответствие типу или конфигурации штепсельной вилки подключаемого изделия.
Полезный совет. Чаще всего мощность духового шкафа меньше мощности варочной панели. Расчетную мощность добавочной линии планируют на основе характеристик имеющейся и ориентируют на менее энергоемкий вариант. В противном случае новую линию прокладывают для более мощной техники.
Несколько слов о том, что типы подключения бытовой техники повышенной мощности зачастую сильно отличаются. Кроме нескольких видов штепсельных разъемов, подключение производится также через контактные группы. Для этой цели используют клеммные коробки с винтовыми или пружинными зажимами.
Теперь вопрос, который вынесен в заголовок статьи. Как подключить варочную панель и духовой шкаф к одной розетке, если их суммарная мощность вполне соответствует техническим параметрам наличествующей на кухне силовой линии.

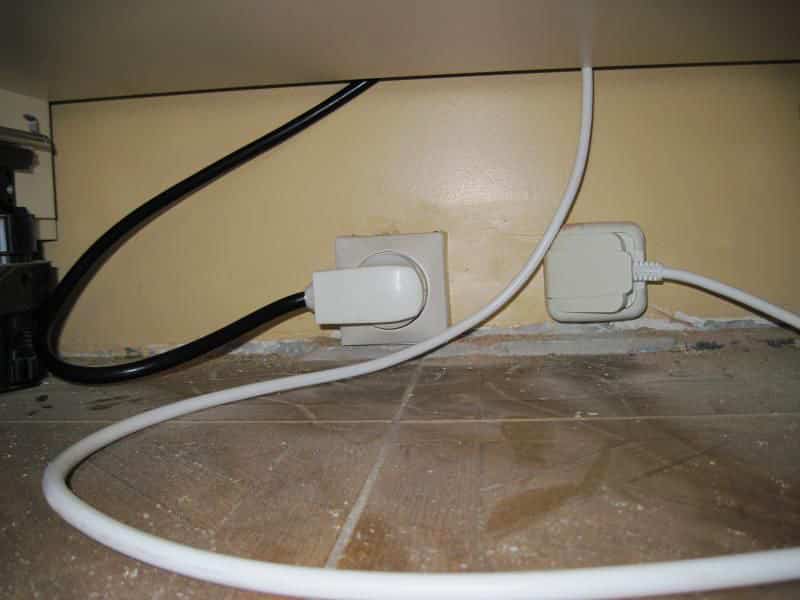

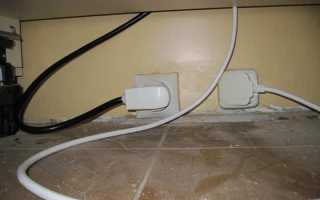

Использование удлинителя (так называемой переноски) исключается по требованиям безопасности. Правильный вариант — установка двойной розетки. Они в широком ассортименте представлены в специализированных магазинах.
Важно. Приобретают розетку в строгом соответствии с суммарной мощностью всех подключаемых приборов.
Колодка-изолятор в таких розетках изготовлена, как правило, из специальной электро-технической керамики, детали контактов — из сплава меди и латуни достаточной толщины. Все это практически полностью исключает перегрев при подключении мощных приборов, а, следовательно, и опасность возгорания.
Единственная проблема двойных розеток скрытого или внутреннего типа — это посадочное место. Встречаются конструкции, которые потребуют замены стеновой коробки на более объемную. Но в большинстве моделей предусмотрена возможность установки в стандартную коробку. Внешние или накладные розетки таких проблем не создадут вообще.
И вновь о необходимости задействования в цепи автоматического выключателя. С учетом того, что на линии запитано уже как минимум два мощных агрегата, номиналы автомата корректируются в сторону повышения расчетной мощности. Оптимальным показателем для группы считают 32 А (по таблице 27 А).
Для пользователей, у которых сеть — трехфазная, задача в корне упрощается. Возможность равномерно распределить нагрузку на домашнюю сеть решает все проблемы.
Подсоединение производится поочередным задействованием фаз для питания каждого прибора независимо друг от друга.
-
Читайте также:
Схема предельно проста. Нулевая или нейтральная линия образует единую шину. Это необходимо, чтобы параллельно подключать к ней каждый из приборов. То же самое относится и к заземляющей жиле. А вот фазные провода следует подсоединять к соответствующим выводам или клеммам раздельно.
Пример. Варочную панель подключают к общей нулевой шине (на схеме обозначается символами «N» или «0») и фазному проводу №1. Духовой шкаф к той же нулевой шине и фазе №2. Разумеется не забывают задействовать общий контакт заземления (на схеме имеет обозначение в виде вертикального ряда сужающихся к низу полосок).

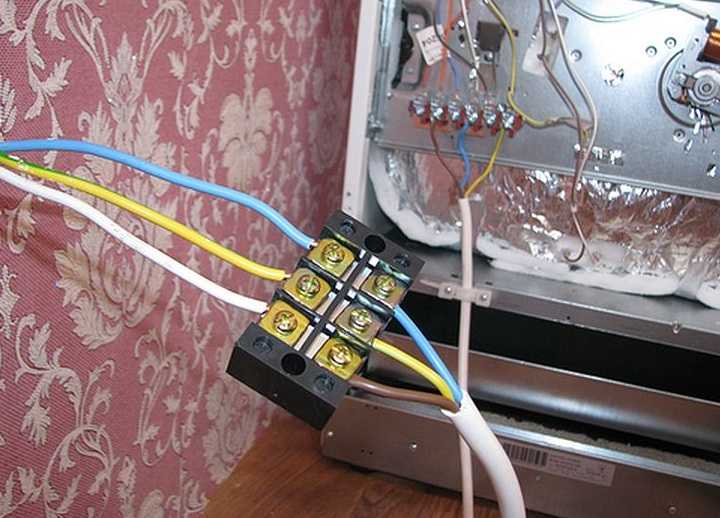

Применение клеммных (барьерных) колодок гораздо эффективней для подключения приборов к трехфазной линии. В таких устройствах конструктивно предусмотрены объединяющие шины по всем контактным группам. Главное — не забыть проверить надежность каждого из контактов.
Надежность соединения достигается к тому же использованием обжимных насадок или гильз. Даже тот факт, что удаление изоляции и крепеж (обжим) такой гильзы потребуют приобретения специального инструмента, это непременно того стоит.
Полезный совет. При использовании барьерных колодок не рекомендуют отрезать вилки сетевых шнуров. В случае рекламационного возврата изделие могут не принять. Шнур заменяется на отрезок идентичного провода, который более выгодно подбирается по длине и запасу мощности.
Отдельно стоит сказать о важности применения устройства защитного отключения (УЗО). Влажная среда, наличие металлических деталей, другие особенности кухни подразумевают дополнительную защиту всех пользователей. УЗО устанавливается на консоль электрощита или в отдельный бокс в цепи силовой кухонной линии. Порог чувствительности для срабатывания УЗО не должен превышать 10 мА.
| Параметр | Подключение к одной розетке | Подключение к разным розеткам |
|---|---|---|
| Возможность подключения | Зависит от суммарной мощности приборов и параметров электросети | Возможно, если мощность каждого прибора не превышает допустимую для розетки |
| Безопасность | Высокий риск перегрузки сети, пожара, выхода из строя электропроводки и приборов | Более безопасный вариант |
| Рекомендуется | НЕ рекомендуется | Рекомендуется |
| Максимальная мощность розетки | Должна быть значительно выше суммарной мощности варочной панели и духового шкафа с запасом | Должна быть достаточной для каждого прибора индивидуально |
| Требуемая проводка | Должна быть рассчитана на суммарную мощность приборов | Должна быть рассчитана на мощность каждого прибора индивидуально |
| Защита от перегрузки | Необходим автоматический выключатель с достаточным номинальным током | Необходимы автоматические выключатели с достаточным номинальным током для каждой цепи |
| Удобство использования | Может быть неудобно из-за одновременного использования | Более удобно, так как каждый прибор имеет свою розетку |
Интересные факты
Вот несколько интересных фактов о подключении варочной панели и духового шкафа к одной розетке:
-
Энергетическая нагрузка: Варочные панели и духовые шкафы обычно требуют значительной мощности для работы. Подключение обоих устройств к одной розетке может привести к перегрузке электрической сети, что может вызвать срабатывание автоматических выключателей или даже привести к пожару. Поэтому важно учитывать общую мощность обоих приборов и их совместимость с проводкой.
-
Требования к электропроводке: В большинстве стран существуют строгие нормы и правила, касающиеся подключения кухонных приборов. Например, в России и других странах СНГ рекомендуется использовать отдельные линии для мощных бытовых приборов, таких как варочные панели и духовые шкафы. Это не только обеспечивает безопасность, но и улучшает эффективность работы устройств.
-
Использование распределительных коробок: В некоторых случаях возможно подключение нескольких приборов через распределительную коробку, но это должно быть выполнено квалифицированным электриком. При этом необходимо учитывать, что каждый прибор должен иметь свою защиту, чтобы избежать перегрева и повреждений. Правильное распределение нагрузки и использование соответствующих кабелей и автоматов – ключ к безопасной эксплуатации.
Заключение
Для корректного подключения кухонных устройств не нужны какие-либо специфические профессиональные навыки. Тем не менее, настоятельно советуем внимательно относиться к маркировке подключаемых проводов — их нельзя путать. Перед началом работы обязательно отключите электроэнергию. Используйте резиновые перчатки и инструменты с изолированными ручками, а также соблюдайте другие меры безопасности. В таком случае у вас все обязательно получится.
Безопасность при подключении: основные рекомендации и требования
При подключении варочной панели и духового шкафа к одной розетке необходимо учитывать несколько важных аспектов, связанных с безопасностью и соблюдением электрических норм. В первую очередь, стоит отметить, что оба устройства требуют значительной мощности, и их совместное подключение может привести к перегрузке электрической сети.
Для начала, необходимо ознакомиться с техническими характеристиками как варочной панели, так и духового шкафа. Обычно, мощность варочных панелей колеблется от 3 до 7 кВт, а духовых шкафов – от 2 до 4 кВт. Суммарная мощность этих устройств может достигать 11 кВт и более, что значительно превышает допустимую нагрузку на стандартные бытовые розетки, которые, как правило, рассчитаны на 16 А (что соответствует примерно 3,5 кВт).
Второй важный аспект – это использование соответствующего кабеля и автоматического выключателя. Для подключения мощных бытовых приборов рекомендуется использовать провод сечением не менее 2,5 мм², а в некоторых случаях – 4 мм². Это поможет избежать перегрева проводки и снизит риск возникновения короткого замыкания. Также стоит установить автоматический выключатель, который будет соответствовать суммарной мощности подключаемых устройств.
Кроме того, необходимо учитывать, что варочная панель и духовой шкаф могут работать одновременно, что увеличивает риск перегрузки. Поэтому, если вы планируете использовать оба устройства одновременно, лучше всего подключить их к отдельным линиям. Это обеспечит стабильную работу и снизит вероятность отключения электричества из-за перегрузки.
Также важно помнить о заземлении. Все электрические устройства, особенно мощные, должны быть правильно заземлены. Это не только защитит технику от повреждений, но и обеспечит безопасность пользователей. Неправильное заземление может привести к поражению электрическим током.
В заключение, подключение варочной панели и духового шкафа к одной розетке возможно, но требует тщательного подхода и соблюдения всех норм безопасности. Рекомендуется проконсультироваться с квалифицированным электриком, который сможет оценить вашу электрическую сеть и предложить оптимальное решение для подключения данных устройств.
Вопрос-ответ
Можно ли подключить варочную панель и духовой шкаф к одной розетке?
Нет, подключать варочную панель и духовой шкаф к одной розетке не рекомендуется. Оба устройства требуют значительной мощности, и их одновременное использование может привести к перегрузке электрической сети и срабатыванию автоматов защиты.
Какие требования к электропроводке для подключения варочной панели и духового шкафа?
Для подключения варочной панели и духового шкафа необходимо использовать отдельные линии с соответствующими автоматами защиты. Рекомендуется, чтобы каждая линия имела проводку, рассчитанную на ток, превышающий максимальную мощность подключаемого устройства, а также использовать розетки и вилки, соответствующие стандартам безопасности.
Что делать, если в кухне недостаточно розеток для подключения техники?
Если в кухне недостаточно розеток, лучше всего обратиться к электрику для установки дополнительных розеток или для создания отдельной линии для подключения варочной панели и духового шкафа. Это обеспечит безопасность и стабильную работу техники.
Советы
СОВЕТ №1
Перед подключением варочной панели и духового шкафа к одной розетке, обязательно ознакомьтесь с техническими характеристиками обоих приборов. Убедитесь, что их суммарная мощность не превышает допустимую нагрузку на розетку и проводку, чтобы избежать перегрева и короткого замыкания.
СОВЕТ №2
Рекомендуется использовать отдельные линии для подключения варочной панели и духового шкафа. Это обеспечит стабильную работу обоих устройств и снизит риск отключения электричества из-за перегрузки.
-
Читайте также:
СОВЕТ №3
Если вы все же решите подключить оба прибора к одной розетке, используйте качественный многорозеточный адаптер с защитой от перегрузок. Это поможет защитить устройства от возможных повреждений и обеспечит безопасность в эксплуатации.
СОВЕТ №4
Обратитесь к квалифицированному электрику для установки и подключения варочной панели и духового шкафа. Профессионал сможет правильно оценить состояние электропроводки и предложить оптимальное решение для безопасного подключения.
