Подключение электрической плиты — важный этап в организации кухни, требующий внимательного подхода и соблюдения норм безопасности. В статье рассмотрим, как правильно подключить электроплиту, какие схемы и способы подключения существуют, а также какие электрические параметры и номиналы автоматов защиты учитывать. Узнаете, как выбрать сечение кабеля для подключения к сети 220 В и 380 В, что поможет избежать перегрузок и обеспечить надежную работу устройства. Эта информация будет полезна как опытным мастерам, так и тем, кто решился на самостоятельную установку плиты.
Способы подключения
Для подключения электроплиты в квартире используются специальные разъемы, предназначенные именно для плит, либо применяется прямое подключение. В этом случае кабель выводится из стены и подключается напрямую к клеммам устройства без использования розетки и вилки.
Такой метод подключения актуален, когда к одной мощной линии необходимо подключить несколько кухонных приборов. В данной ситуации от распределительного щита прокладывается один мощный кабель, который вводится в специальный бокс. Устанавливаются автоматические выключатели в количестве, соответствующем количеству подключаемой техники, и от них прокладываются линии питания к каждому электроприбору.
Некоторые производители заранее подключают провод для плиты (сетевой шнур). Этот шнур присоединяется к клеммной колодке на задней панели устройства. Если выбран первый способ подключения, к этому шнуру подсоединяется соответствующая вилка. При использовании второго метода заводской шнур снимается (это не влияет на гарантию), и к клеммной колодке подключается провод, который идет напрямую от распределительного щита или автомата.
При подключении электрической плиты важным аспектом является выбор подходящего сечения кабеля. Эксперты подчеркивают, что неправильный выбор может привести к перегреву проводов и даже к пожару. Для плит с мощностью до 3 кВт достаточно использовать кабель с сечением 2,5 мм². Однако для более мощных моделей, превышающих 3 кВт, рекомендуется применять провод с сечением 4 мм² или более. Также стоит учитывать длину кабеля: чем больше расстояние от распределительного щита до плиты, тем больше должно быть сечение, чтобы избежать потерь напряжения. Важно, чтобы провод был выполнен из качественных материалов, что обеспечит надежность и безопасность эксплуатации. Эксперты советуют обращаться к профессионалам для выполнения подключения, чтобы избежать возможных ошибок и обеспечить долговечность работы оборудования.
Вилка и розетка
Как уже упоминалось, электроплита – это энергоемкая техника, потребляющая ток до 50 А, поэтому обычные розетка и вилка для подключения этого прибора не подходят. Нужны специальные силовые комплектующие.
Выбирая вилку и розетку для плиты исходят из характеристик и мощности электроприбора. Плиты бывают как однофазными, так и трехфазными и имеют показатели энергопотребления от 4 кВт/ч до 8 кВт/ч в зависимости от выбранной модели. Данные об энергопотреблении указаны в техпаспорте к прибору.
| Номинальная мощность плиты (кВт) | Рекомендуемый ток (А) | Минимальное сечение медного кабеля (мм²) |
|---|---|---|
| 3,5 | 16 | 4 |
| 5,0 | 20 | 6 |
| 6,0 | 25 | 6 |
| 7,0 | 30 | 10 |
| 9,0 | 35 | 10 |
| 12,0 | 50 | 16 |
Интересные факты
Вот несколько интересных фактов о подключении электрической плиты и выборе сечения кабеля:
-
Мощность и сечение кабеля: При подключении электрической плиты важно учитывать её мощность. Например, стандартная электрическая плита может потреблять от 3 до 12 кВт. Для безопасного подключения необходимо правильно рассчитать сечение кабеля, чтобы избежать перегрева и риска возгорания. Обычно для плит мощностью до 6 кВт используют медный кабель с сечением 2,5 мм², а для более мощных — 4 мм² или даже 6 мм².
-
Тип кабеля: Для подключения плит рекомендуется использовать кабели с изоляцией, устойчивой к высоким температурам, например, ВВГнг-LS или ПВ3. Эти кабели не только выдерживают высокие температуры, но и имеют низкую горючесть, что повышает безопасность эксплуатации.
-
Заземление: Правильное заземление электрической плиты — это не только требование безопасности, но и важный аспект для предотвращения электрических ударов. Многие современные плиты имеют защитные устройства, которые требуют наличия заземления. Неправильное подключение может привести к повреждению устройства и даже к травмам пользователей.
Эти факты подчеркивают важность правильного выбора и установки электрической проводки для обеспечения безопасности и эффективной работы электрической плиты.
Место для монтажа розетки
При выборе места для установки подрозетника и самой розетки необходимо учитывать правила электробезопасности. Установка розетки, как и любого другого вспомогательного устройства, не должна производиться непосредственно за электрическим прибором. Оптимальное расположение определяется либо рядом с техникой, либо чуть выше нее, на расстоянии примерно 10-15 см.
Читайте также:
Важно! Устанавливать розетки не следует близко к полу. Это особенно актуально для кухни и ванной комнаты, где существует высокая вероятность появления утечек воды и затопления. Рекомендуемое расстояние от пола составляет около 90 см.
Клеммная колодка
Подключение эл. плиты напрямую через клеммы – предпочтительный способ подсоединения к сети. Контакт с электросетью в этом случае более надежен, так как обеспечивается прижимными винтами.
Важно! Существенный недостаток этого способа – сложность отключения от сети. Для этого нужно снять верхнюю панель, открутить болты и выдернуть шнур. Потому этот вариант используют при условии установки защитного автомата.
При подключении к клеммной колодке зачищенные от изоляции провода вставляют под металлические пластины и затягивают контакт прижимными болтами (отверткой). При этом прикладывают немалое усилие, чтобы контакт был надежным.
Провода сетевого шнура подсоединяют к колодке в соответствии с маркировкой: фазный провод – напротив фазного со щитка, нейтраль (ноль) – напротив нуля, земля – напротив заземляющего.
Выбор автомата защиты
Перед тем как установить новую электроплиту, духовой шкаф или мощную варочную панель, необходимо тщательно проверить общее состояние электропроводки и убедиться в наличии автоматического защитного выключателя (автомата).

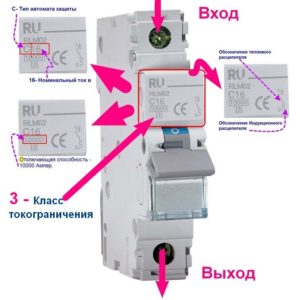

При однофазном подключении плиты рекомендуется устанавливать автоматический выключатель, рассчитанный на ток 32 А. Такой автомат устанавливают, если номинальный ток вводного выключателя составляет 40-50 А.
После установки автомата следует подключить устройство защитного отключения (УЗО), которое должно выдерживать номинальный ток в диапазоне 32-40 А и дифференциальный ток до 30 мА. В качестве альтернативы можно использовать дифавтомат, который сочетает в себе функции обоих устройств.
При трехфазном подключении необходимо установить трехполюсный автомат, рассчитанный на номинальный ток 16 А, а также четырехполюсное УЗО на 25 А номинального тока и 30 мА дифференциального тока.
Кабель и его параметры
Перед тем как подключить электрическую плиту, обязательно проверяют, какой кабель подведен к месту установки прибора. К подводящим проводам и заземлению предъявляют повышенные требования, так мощный электроток способен прожечь слабую проводку и вызвать пожар.
-
Читайте также:

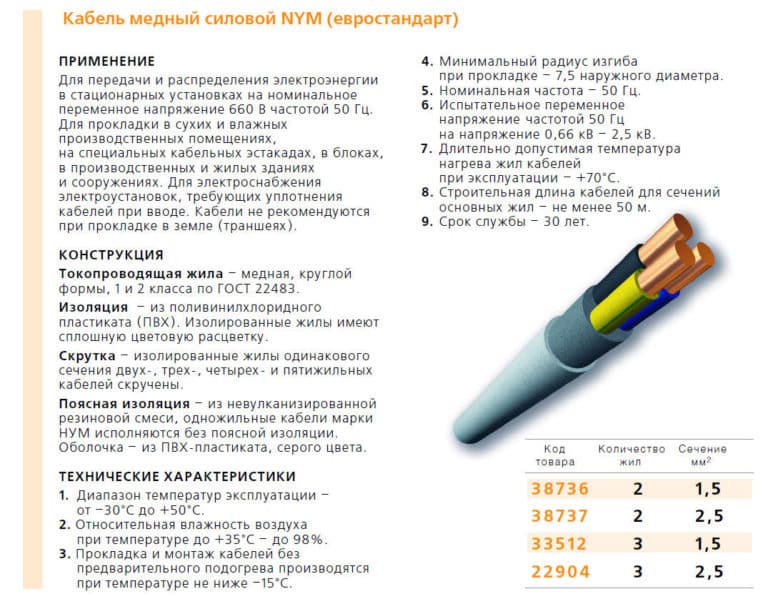

Какой кабель нужен для подключения электроплиты? Для подсоединения прибора к сети используют два вида: трехжильный с сечением 4 кв мм от автомата до силовой розетки и гибкий кабель сечением 3 на 4 мм (ПВС или КГ) от розетки до плиты.
При подключении контактов концы кабеля защищают от окисления, залудив их паяльником и обрезав излишки после придания нужной формы. Вместо лужения также применяют обжатие латунными гильзами.
Справка. Согласно ГОСТу, пайку проводов применяют тогда, когда такое соединение предусмотрено нормативной документацией. Если зажимы УЗО и автомата сделаны в виде гнезд, концы провода не паяют – они надежно обжаты.
Вместо пайки также применяют опрессовку. Многожильный гибкий провод сначала нужно залудить, после этого заводить в автомат либо произвести опрессовку, а потом заводить.
Сетевой шнур от розетки до плиты размещают в свободном доступе на расстоянии не более 2 м от плиты. Провод должен быть в двойной изоляции.
В случае трехфазного подключения применяют пятижильный кабель (три фазы: L1, L2, L3, ноль – N и заземление – РЕ) 2,5 кв мм сечения по меди.
Таким образом, при выборе сечения кабеля для электроплиты с духовкой кабеля ориентируются на мощность прибора и вид подключения.
Какого сечения провод нужен для электроплиты с духовкой мощность 9квт? Сечение должно быть достаточным для потребляемой прибором мощности – 5*4 кв. мм из пяти жил с сечением 4 кв. мм каждая. В однофазной сети используют кабель 3*6 кв. мм с тремя жилами, каждая сечением 6 кв. мм.
Как подключить электроплиту к сети 220 В
После того как к месту установки плиты будет подведен кабель нужного сечения, можно приступать к подключению самого устройства к электросети.
-
Читайте также:

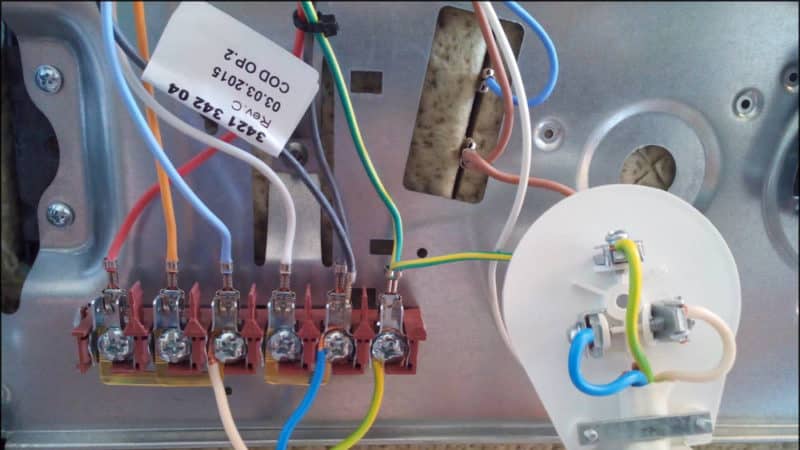

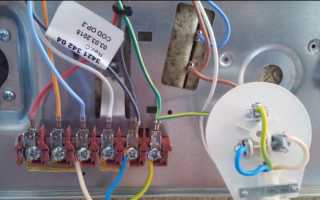

Сетевой шнур необходимо подключить к клеммной колодке, расположенной на задней панели прибора. Для этого потребуется снять защитную крышку. Под ней находятся клеммы с проводами различных цветов. Для однофазной сети на 220 В на клеммах устанавливаются три перемычки: две между фазами (первый, второй и третий выход) и одна между четвертым и пятым выходом.
Подключение проводов от шнура осуществляется следующим образом:
- к третьему выходу подключается фаза (провод с коричневой изоляцией);
- к пятому выходу – нейтраль (провод с синей изоляцией);
- к нулевому выходу – заземление (провод с желто-зеленой изоляцией).

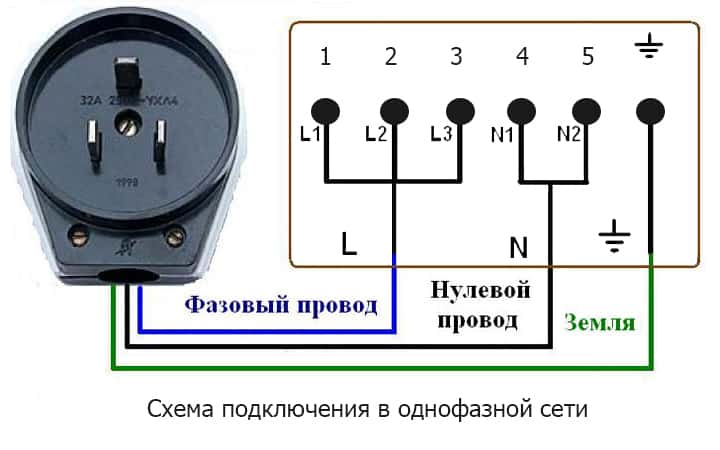

При подключении проводов к трехконтактной вилке следует соблюдать такую схему: на верхний штырь – желто-зеленый провод, на правый – фазный коричневый, а на левый – нулевой голубой.
Для определения фазы в розетке можно использовать следующие инструменты:
- индикаторная отвертка (подходит только для розеток старого образца);
- тестер;
- мультиметр.
Подключение к трехфазной сети 380 В
При подключении электроплиты к трехфазной сети 380 В используют автомат и УЗО для трехфазной сети. Кабель и сетевой шнур используют пятижильный. Силовая вилка и розетка также нужны на пять контактов. Процесс подключения к сети 380 В аналогичен описанному выше, разница только в количестве проводов.
При подключении провода к выходным клеммам электроплиты устанавливают только одну перемычку – на контакты 5 и 6. Три фазы подключают соответственно цветовой маркировке на клеммы 1, 2, 3. Клеммы 4 и 5 соединяют перемычкой и подключают к нулевому проводу, а клемму 6 – к заземляющему.
Распространенные ошибки при подключении

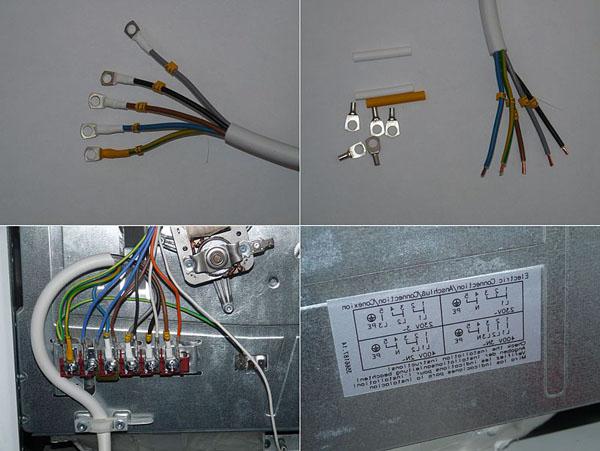

Рассмотрим несколько типичных ошибок при подключении электроплиты, которые могут привести к поломке устройства, возникновению пожаров и электрическим травмам:
- Подключение через стандартную розетку и вилку на 16 А. Для приборов с мощностью свыше 3,5 кВт необходимо использовать специализированные силовые элементы.
- Подключение через обычный автомат с тепловым расцепителем без установки устройства защитного отключения (УЗО) или дифференциального автомата.
- Применение кабеля с недостаточным сечением. Эта ошибка может вызвать перегрев проводки и ее повреждение.
- Подключение плиты к общей распределительной коробке без выделенной линии питания от электрощита.
- Отсутствие фазной перемычки на одной из клемм. В результате этого может не работать половина конфорок, или плита вообще не включится, если данный контакт отвечает за подачу напряжения на управление.
-
Читайте также:
Заключение
Правильное подключение электроплиты к сети – дело не сложное. С этим вполне можно справиться самостоятельно. Но только при условии, что к месту установки прибора проложена выделенная линия питания с кабелем соответствующего сечения и установленным автоматическим защитным устройством.
Прокладка кабеля для плиты неподходящего сечения, использование несоответствующих розеток и вилок, пренебрежение установкой защитных автоматов приводит к перегреву проводки, коротким замыканиям, поражениям электротоком и другим нештатным ситуациям.
Требования к вентиляции и размещению плиты
При установке электрической плиты важно учитывать не только электрические параметры, но и требования к вентиляции и размещению устройства. Правильная организация пространства вокруг плиты обеспечивает безопасность, комфорт и эффективность ее работы.
Во-первых, необходимо обеспечить достаточную вентиляцию в помещении, где будет установлена плита. Это особенно актуально для кухонь, где происходит интенсивное использование электрических приборов. Хорошая вентиляция помогает предотвратить накопление тепла и паров, что может негативно сказаться на работе плиты и создать неблагоприятные условия для приготовления пищи.
Рекомендуется устанавливать электрическую плиту в помещениях с хорошей естественной вентиляцией или дополнительно использовать вытяжные вентиляторы. Вытяжные системы должны быть способны эффективно удалять воздух, насыщенный парами и запахами, что также способствует улучшению качества воздуха в кухне.
Кроме того, важно учитывать расстояние между плитой и стенами, а также другими предметами мебели. Минимальное расстояние от плиты до стен должно составлять не менее 10 см, чтобы избежать перегрева и обеспечить свободный доступ к устройству. Если плита устанавливается в углу, необходимо оставить достаточное пространство для открывания дверей и доступа к конфоркам.
Также следует обратить внимание на размещение плиты относительно источников воды и других электрических приборов. Не рекомендуется устанавливать плиту рядом с раковинами или посудомойками, так как это может привести к попаданию воды на электрические компоненты, что создает риск короткого замыкания и электрического удара.
При выборе места для установки электрической плиты стоит учитывать и высоту рабочей поверхности. Оптимальная высота плиты должна соответствовать росту пользователя, чтобы процесс приготовления пищи был комфортным и безопасным. Это также поможет избежать травм и усталости при длительном использовании устройства.
В заключение, правильное размещение и обеспечение вентиляции для электрической плиты являются ключевыми аспектами, которые необходимо учитывать при ее установке. Соблюдение этих требований не только повысит безопасность эксплуатации устройства, но и улучшит качество приготовления пищи, создавая комфортные условия на кухне.
