При выборе автоматического выключателя для варочной панели и духового шкафа важно учитывать несколько факторов для безопасного и эффективного функционирования этих приборов. В статье рассмотрим, какую мощность автоматов следует устанавливать, особенности подключения, предназначение автоматов и рекомендации по выбору. Правильный выбор устройства защитит технику от перегрузок и коротких замыканий, а также обеспечит безопасность в доме, что актуально для владельцев кухонной техники.
Особенности подключения
Электрические духовые шкафы и варочные панели относятся к категории энергоемкой бытовой техники, поэтому к их подключению следует подходить с особой тщательностью.
Неважно, устанавливается ли духовой шкаф отдельно или в сочетании с варочной панелью, подключение должно осуществляться только при выполнении следующих условий:
- Состояние электропроводки. Важно предварительно проверить состояние проводки. Оптимальным вариантом является подключение энергоемких устройств к отдельным линиям питания.
- Соответствующее сечение проводников. Обычно для подключения плиты и духового шкафа используют кабель с сечением жил: в однофазной сети — 3*6 мм² (состоящий из 3 жил, каждая сечением 6 мм²), а в трехфазной — 5*4 мм² (состоящий из 5 жил, каждая сечением 4 мм²).
- Автоматический выключатель на линии. Это устройство необходимо для отключения питания техники в случае аварийной ситуации.
Если указанные условия не выполнены, потребуется проложить новую линию от распределительного щита до места установки оборудования с автоматическим выключателем соответствующего номинала.
При выборе автоматов для варочной панели и духовки эксперты рекомендуют учитывать общую мощность подключаемых приборов. Обычно для электрических варочных панелей и духовых шкафов мощность составляет от 3 до 7 кВт. Важно, чтобы автомат соответствовал суммарной мощности всех устройств, подключенных к одной линии. Специалисты советуют устанавливать автомат на 16 А для приборов мощностью до 3,5 кВт и 25 А для более мощных моделей. Также необходимо учитывать тип проводки и её сечение, чтобы избежать перегрева и короткого замыкания. Правильный выбор автоматов обеспечит безопасность и долговечность работы кухонной техники.
Предназначение автомата
Защитный автоматический выключатель (автомат) служит для предупреждения перегрева электропроводки.
Важно! Кабель рассчитан на прохождение определенного тока. Если он превышает допустимое значение, кабель перегревается, и проводка начинает плавиться, что приводит к короткому замыканию.
При возникновении короткого замыкания автоматика прекращает подачу тока, и питание в сети отключается. В результате и проводка, и техника остаются неповрежденными.

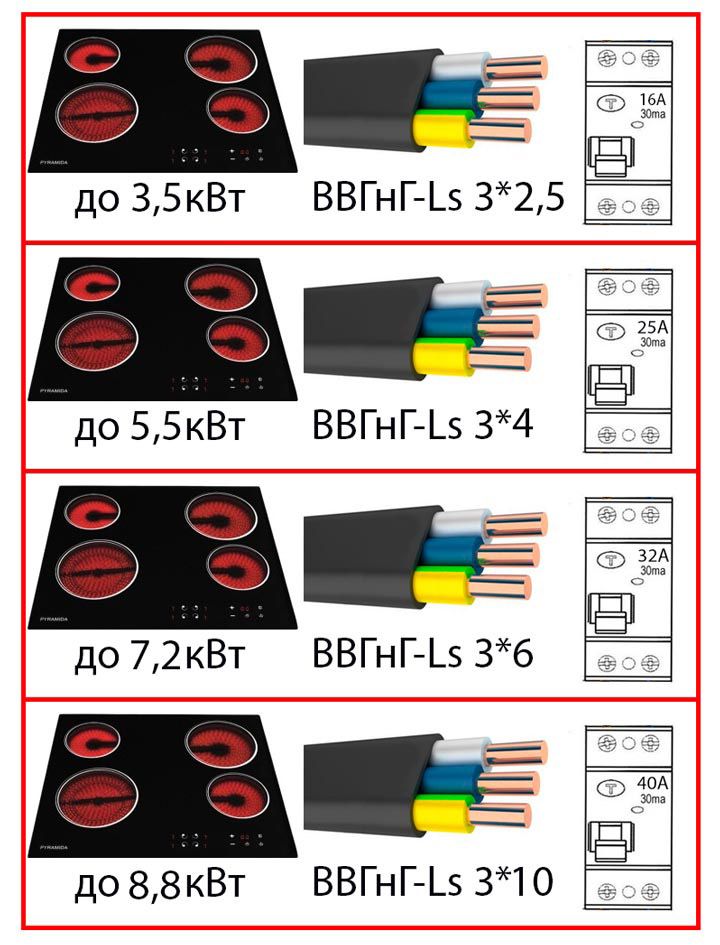

| Мощность варочной панели (кВт) | Мощность духовки (кВт) | Рекомендуемый номинальный ток автомата (А) |
|---|---|---|
| 3,5 — 5,0 | 2,0 — 3,0 | 25 |
| 5,0 — 7,0 | 3,0 — 4,0 | 32 |
| 7,0 — 9,0 | 4,0 — 5,5 | 40 |
| >9,0 | >5,5 | 50 или больше (требуется индивидуальный расчет) |
Интересные факты
Вот несколько интересных фактов о выборе автоматов для варочной панели и духовки:
-
Расчет мощности: Для выбора автоматов важно учитывать общую мощность всех подключаемых приборов. Например, если варочная панель имеет мощность 7 кВт, а духовка — 3 кВт, то суммарная мощность составит 10 кВт. В таком случае рекомендуется устанавливать автомат на 32 А, чтобы избежать перегрузки.
-
Тип автоматов: Для кухонных приборов, таких как варочные панели и духовки, часто используются автоматические выключатели типа B или C. Тип B подходит для обычных бытовых приборов, а тип C — для устройств с высоким пусковым током, что может быть актуально для индукционных плит.
-
Учет пиковых нагрузок: При выборе автоматов важно учитывать не только номинальную мощность, но и пиковые нагрузки, которые могут возникать при включении приборов. Например, индукционные плиты могут потреблять значительно больше энергии в момент запуска, поэтому стоит предусмотреть запас по мощности автоматов.
Выбор устройства
Для корректной работы защитного автомата необходимо учитывать тип сети (однофазная или трехфазная), особенности помещения и характеристики подключаемого оборудования.
В случае однофазной сети (220 В) используются автоматы одно- и двухполюсные. Однополюсные устройства подключаются только к одному проводнику — фазному, тогда как двухполюсные требуют подключения как фазы, так и нуля. Однополюсные автоматы применяются для цепей 220 В, отвечающих за внутреннее освещение, а также для розеточных групп в помещениях с обычными условиями эксплуатации.
Читайте также:

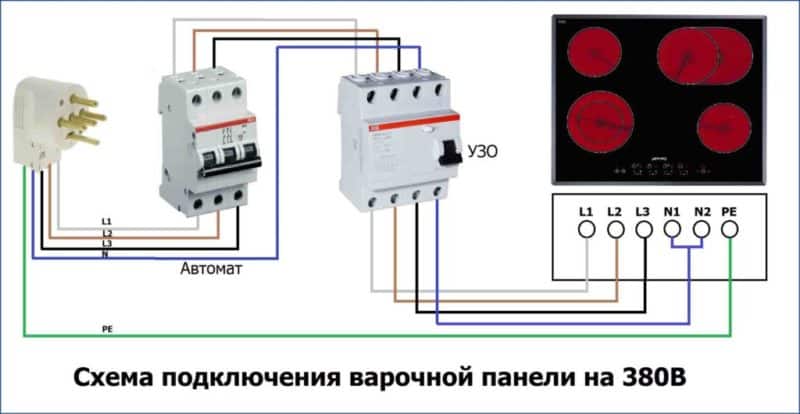

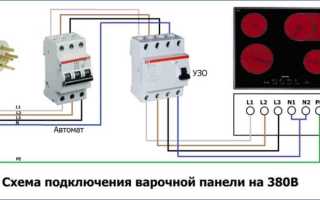

Для трехфазных сетей (380 В) применяются трех- и четырехполюсные автоматы. Эти устройства устанавливаются на линиях, где подключаются все три фазы, например, для электроплит, трехфазных варочных панелей и духовых шкафов.
Для большинства бытовых приборов достаточно двухполюсных автоматов защиты. Они обязаны отключать как фазу, так и нейтраль.
Важно! Основное правило при выборе защитного автомата: устройство должно срабатывать до того, как ток превысит допустимые значения для электропроводки. Это означает, что номинал автомата должен быть ниже максимального тока, который может выдержать проводка.
При выборе автоматики для духовки и варочной панели процесс выглядит следующим образом. Предположим, что электроплита имеет максимальную мощность подключения 7 кВт (это значение указано в технической документации). Для расчета мощность делится на напряжение сети: 7000 Вт/220 В = 31,8 А. Затем добавляется 20% запаса: 31,8 А + 20% = 38,1 А.
Автоматический выключатель выбирается с номиналом, максимально приближенным к полученному значению. В данном случае оптимальный номинал — 32 ампера.
Это интересно:
Какую силовую розетку выбрать для варочной панели
Установка духовки и варочной панели своими руками
Как заменить варочную панель
Дифавтомат
В бытовых электросетях есть еще одна потенциальная угроза, с которой не справится автоматический выключатель. Это дифференциальные токи, которые способны привести к поражению человека электричеством или пожару. Такие риски предупреждает дифавтомат.
Справка. Дифавтомат сочетает защитные функции автомата и устройства защитного отключения (УЗО). Корпус прибора более компактен, что важно, если в электрощите мало места.
Дифавтомат для варочной панели и духовки выбирают следующим образом. Значение номинального тока берут на ступеньку выше, чем для автомата. Например, если для автомата это 32 А, то для дифа — 40 А. Еще один важный показатель — чувствительность срабатывания. Для варочной панели оптимален показатель 30 мА.
Самостоятельная установка
Для установки автоматического защитного выключателя в электрощите сначала необходимо закрепить верхнюю часть устройства на DIN-рейке. С помощью отвертки оттягивают проушину и прижимают нижнюю часть выключателя. После этого освобождают нижний захват и фиксируют его на месте.
-
Читайте также:
Далее следует подключить контакты. Если ранее были подведены многожильные провода с обжатыми наконечниками, их нужно вернуть в верхние и нижние зажимы и затянуть винты. Если провод был без наконечника, рекомендуется удалить старый конец и зачистить его, а затем отверткой сформировать новый, не деформированный проводник.
После подключения проводов подают напряжение на автомат и проверяют его функционирование. Если все работает корректно, можно подключать электроприборы и следить за тем, чтобы на контактах выключателя не возникали искры, треск, нагрев или другие нежелательные явления. Для проверки нагрева используют пирометр.
Крайне важно правильно подбирать номиналы защитных автоматов, учитывать диаметр медных жил и подключать фазы на разрыв, а не к нулевому проводу. Для установки автоматов в рабочее положение необходимо сдвинуть вверх кнопки выключателя.
Это интересно:
Подключение варочной панели и духового шкафа к одной розетке: можно ли так делать?
Подключение вилки к варочной панели.
Заключение
Подключение духового шкафа и варочной панели — дело несложное. С этим вполне можно справиться самостоятельно, но только при условии, что на кухне уже проложена отдельная линия электропитания с автоматическим защитным устройством. Грамотная установка автомата на варочную панель — залог безопасного и длительного использования кухонной техники.
Рекомендации по выбору кабеля
При выборе кабеля для подключения варочной панели и духовки необходимо учитывать несколько ключевых факторов, чтобы обеспечить безопасность и эффективность работы этих электрических приборов. Правильный выбор кабеля не только гарантирует стабильную работу оборудования, но и предотвращает возможные перегревы и короткие замыкания.
Первым шагом в выборе кабеля является определение его сечения. Сечение кабеля должно соответствовать мощности подключаемого устройства. Для этого необходимо знать, сколько ватт потребляет варочная панель и духовка. Обычно информация о мощности указана в технической документации или на самом приборе. Например, если варочная панель имеет мощность 7 кВт, а духовка — 3 кВт, то общая мощность составит 10 кВт.
Для расчета необходимого сечения кабеля можно использовать формулу: I = P / U, где I — ток в амперах, P — мощность в ваттах, U — напряжение в вольтах (обычно 220 В). В нашем примере ток составит I = 10000 W / 220 V ≈ 45.45 A. Это значение поможет определить, какое сечение кабеля необходимо.
Согласно стандартам, для тока до 45 А рекомендуется использовать медный кабель с сечением 6 мм². Однако, если вы планируете подключать несколько приборов одновременно или если длина кабеля превышает 30 метров, стоит увеличить сечение до 10 мм², чтобы избежать потерь напряжения и перегрева.
Кроме того, важно учитывать тип кабеля. Для подключения варочной панели и духовки лучше всего использовать кабели с изоляцией, устойчивой к высоким температурам, например, ВВГнг-LS или ПВ3. Эти кабели обеспечивают надежную защиту от перегрева и имеют низкую горючесть, что особенно важно в кухонной среде.
-
Читайте также:
Также стоит обратить внимание на количество жил в кабеле. Для подключения варочной панели и духовки потребуется трехжильный кабель, так как необходимо обеспечить заземление. Заземляющий провод является важным элементом безопасности, который предотвращает поражение электрическим током.
Наконец, не забывайте о качестве материалов. Лучше выбирать кабели от проверенных производителей, так как это гарантирует их надежность и долговечность. При установке кабеля рекомендуется обращаться к профессиональным электрикам, которые смогут правильно выполнить монтаж и обеспечить соответствие всем нормам и требованиям безопасности.
Вопрос-ответ
Какой кабель нужен для духового шкафа и варочной панели?
Кабель для однофазного прибора должен быть формата 3х4 или 3х6 с маркировкой ВВГнг или NYM.
На сколько ампер ставить автомат на варочную панель?
Выбирайте автомат в зависимости от мощности варочной панели (ее значение можно найти на корпусе или в инструкции): для панелей мощностью до 3,5 кВт — автомат на 16 А, для панелей мощностью до 7,5 кВт — автомат на 32 А, для панелей мощностью более 7,5 кВт — автомат на 40 А.
Советы
СОВЕТ №1
Перед выбором автоматов для варочной панели и духовки, обязательно ознакомьтесь с их техническими характеристиками. Узнайте, какую мощность они потребляют, и выберите автоматы, которые соответствуют этим значениям. Обычно для варочных панелей мощность составляет от 3 до 7 кВт, а для духовок — от 2 до 4 кВт.
СОВЕТ №2
Рекомендуется устанавливать автоматические выключатели с запасом по мощности. Например, если ваша варочная панель потребляет 5 кВт, лучше выбрать автомат на 32 А, чтобы избежать перегрузок и обеспечить надежную защиту.
СОВЕТ №3
Обратите внимание на тип автоматов: для варочной панели и духовки лучше использовать двухполюсные автоматы, так как они обеспечивают защиту как от короткого замыкания, так и от перегрузки. Это особенно важно для безопасности вашей электросети.
СОВЕТ №4
Не забывайте о необходимости установки УЗО (устройства защитного отключения) в цепи, где подключены варочная панель и духовка. Это дополнительная мера безопасности, которая защитит вас от поражения электрическим током.
