Установка варочной панели — ключевой этап обустройства кухни, требующий внимательного подхода. В статье рассмотрим процесс встраивания газовых и электрических панелей в столешницу, предоставив советы и рекомендации. Узнаете о необходимых размерах, особенностях монтажа и получите пошаговое руководство для самостоятельной установки, обеспечивающей безопасность и функциональность кухни.
Правила установки газовой и электрической варочных панелей
Набор рекомендаций, которые следует учитывать при монтаже варочной панели, практически идентичен советам по установке кухонной плиты любого типа. Прежде всего, рекомендуется ознакомиться с требованиями и рекомендациями, изложенными в инструкции, прилагаемой к изделию от производителя.
Обратите внимание! В случае несоблюдения указаний производителя, он не несет ответственности за неправильную работу устройства или его повреждение.
Установка варочной панели требует внимательного подхода и соблюдения определенных правил. Эксперты рекомендуют начинать с тщательной подготовки рабочей поверхности. Важно убедиться, что столешница соответствует размерам панели и имеет необходимую вентиляцию. Перед установкой следует ознакомиться с инструкцией производителя, так как разные модели могут иметь свои особенности.
При подключении к электросети необходимо учитывать мощность устройства и использовать соответствующий кабель. Специалисты подчеркивают важность проверки герметичности соединений, чтобы избежать утечек газа в случае газовых панелей. Также стоит обратить внимание на уровень установки: панель должна быть установлена горизонтально для равномерного распределения тепла. В завершение, эксперты советуют провести тестирование работы панели перед ее первым использованием, чтобы убедиться в правильности установки и безопасности эксплуатации.

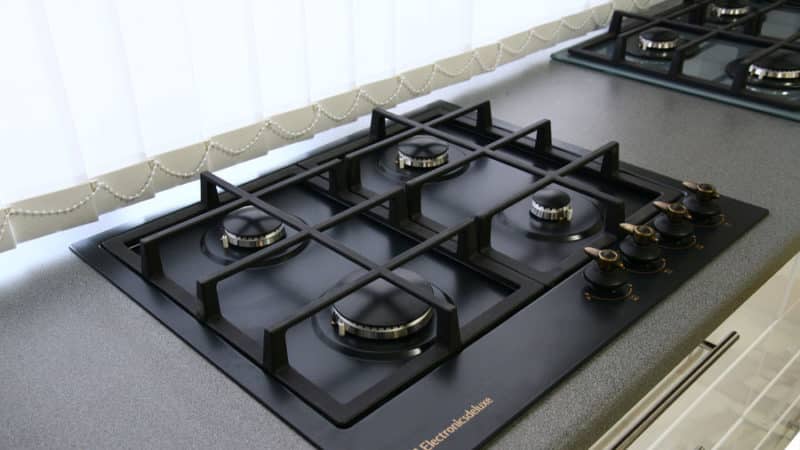

Газовые варочные панели
При подключении газового оборудования всегда привлекают лицензированного специалиста. Как минимум для осуществления контроля выполненных работ.
Мебель, соприкасающаяся с варочной панелью, должна быть изготовлена из невоспламеняющихся материалов. Облицовочные слоистые покрытия и закрепляющий их клей должны быть термостойкими.
Прибор нельзя устанавливать над холодильниками, стиральными, посудомоечными машинами и другой подобной техникой.
В случае монтажа варочной панели над духовым шкафом он должен иметь функцию принудительной вентиляции.
| Этап установки | Необходимые инструменты и материалы | Важные замечания |
|---|---|---|
| Подготовка поверхности | Уровень, рулетка, карандаш, защитная пленка | Поверхность должна быть ровной и выдерживать вес варочной панели. Проверьте соответствие размеров выреза в столешнице. |
| Установка варочной панели | Крепежные элементы (обычно идут в комплекте), отвертка, силиконовый герметик | Аккуратно установите панель, избегая повреждений. Проверьте надежность фиксации. Нанесите герметик для защиты от влаги. |
| Подключение к электросети | Провода соответствующего сечения, клеммная колодка, инструмент для работы с электропроводкой (если требуется замена проводки) | Работа с электросетью требует осторожности и может потребовать квалифицированного специалиста. Отключите питание перед началом работы. Проверьте соответствие напряжения. |
| Подключение к газовой сети (если применимо) | Газовый шланг, газовый ключ, мыльный раствор для проверки герметичности | Работа с газом требует особой осторожности и квалификации. Проверьте герметичность всех соединений. Вызов специалиста обязателен. |
| Тестирование | Проверьте работу всех конфорок (или зон нагрева) после установки. |
Интересные факты
Вот несколько интересных фактов о том, как установить варочную панель:
-
Типы подключения: Варочные панели могут быть электрическими, газовыми или индукционными. Установка газовой панели требует наличия газопровода и соблюдения строгих норм безопасности, в то время как электрические и индукционные панели требуют подключения к электросети с соответствующей мощностью.
-
Подготовка поверхности: Перед установкой варочной панели важно правильно подготовить поверхность столешницы. Она должна быть ровной и прочной, чтобы выдерживать вес панели и обеспечивать надежное крепление. Некоторые панели требуют выреза в столешнице, который должен быть точно измерен и выполнен.
-
Безопасность и вентиляция: При установке газовой варочной панели необходимо обеспечить хорошую вентиляцию в кухне, чтобы избежать накопления угарного газа. Также важно установить газовый кран и проверить все соединения на утечки с помощью мыльного раствора, чтобы гарантировать безопасность использования.
Эти факты подчеркивают важность правильной установки варочной панели для обеспечения безопасности и эффективности ее работы.

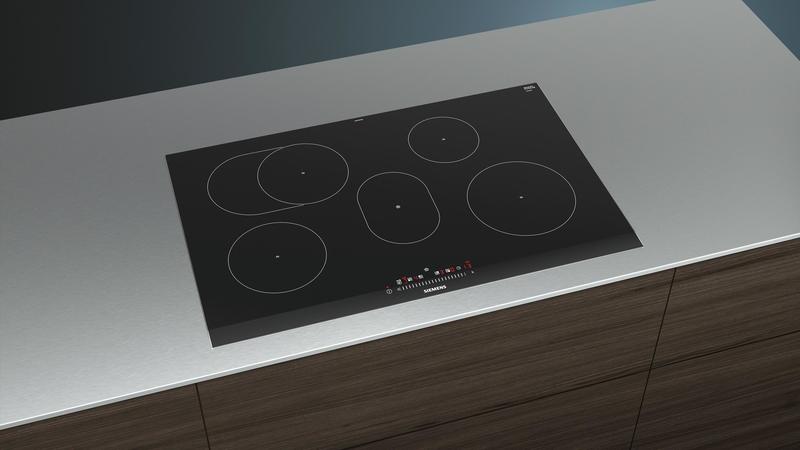

Электрические варочные панели
При установке варочной поверхности необходимо сделать вырезы в столешнице, размеры которых должны соответствовать указанным в схеме встраивания. Это поможет избежать деформации конструкции из-за естественного расширения, возникающего при нагреве.
Подключение варочной поверхности к электросети осуществляется с использованием отдельной силовой вилки и розетки, в соответствии с техническими характеристиками, приведенными в инструкции по эксплуатации. Запрещается подключать варочную поверхность и, к примеру, духовой шкаф через одну вилку в одну розетку.
Не рекомендуется устанавливать варочную поверхность над посудомоечной машиной, так как это может привести к неправильной работе последней из-за тепла, выделяемого при использовании варочной панели. Кроме того, электрические компоненты варочной поверхности могут выйти из строя из-за конденсата, образующегося от работы посудомоечной машины.
Если пространство под варочной панелью используется как шкаф, то под нижней частью панели следует установить разделительную мембрану из жаропрочного материала с прокладкой из асбестового волокна.
Важно! При установке вытяжки над газовой, электрической или комбинированной варочной панелью необходимо соблюдать минимальное расстояние в 650 мм до варочной панели по вертикали.

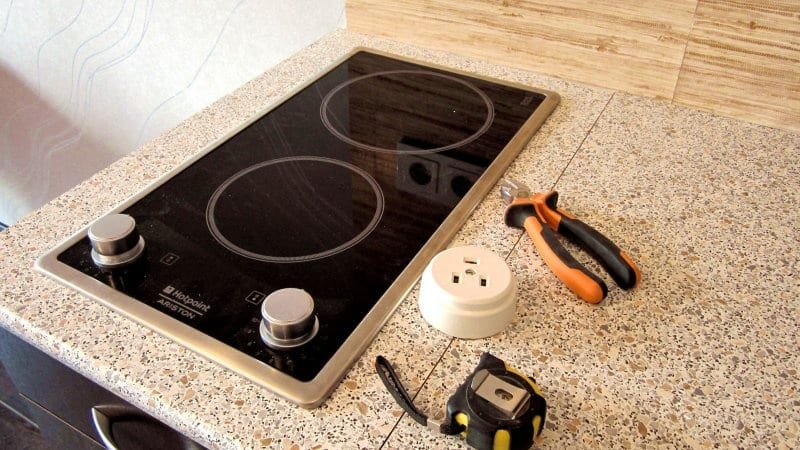

Как самостоятельно установить газовую и электрическую варочную панель: пошаговое руководство
В первую очередь определяют наиболее подходящее для установки (врезки) место. Учитывают следующие условия и параметры:
- достаточное по габаритам место на поверхности столешницы (длина, ширина, глубина) для врезки панели;
- расстояние до точки подсоединения газового подвода;
- наличие или возможность проводки и подключения отдельного электропитания с линией заземления и устройством защитного отключения (УЗО);
- возможность установки вытяжного устройства;
- исключение всех возможных пожароопасных факторов;
- наличие беспрепятственного доступа для ремонта и обслуживания приборов и элементов инженерных сетей.
Следующий шаг — подготовка инструментов и вспомогательных материалов. Для монтажа и подключения понадобятся:
- электрическая дрель со сверлом по дереву диаметром 8-10 мм;
- электрический лобзик с мелкозубым полотном по дереву;
- рулетка, разметочная строительная линейка и карандаш;
- плотный картон, размерами на 10 см превосходящий габариты панели по площади (если в заводской комплектации отсутствует шаблон);
- акриловый или силиконовый герметик, шпатель, наждачная бумага;
- отвертка, плоскогубцы, кусачки-бокорезы, разводной ключ;
- сильфоновый гибкий подвод (шланг) с прокладками для газового подключения длиной от 1 до 1,5 м;
- розетка с заземлением, отрезок кабеля нужной длины, автоматический выключатель (при необходимости устройства автономного питания).
Это интересно:
Как установить встроенный холодильник правильно
Подключение и установка посудомоечной машины
Гарнитуры на кухню 3 на 3 метра: выбор и установка

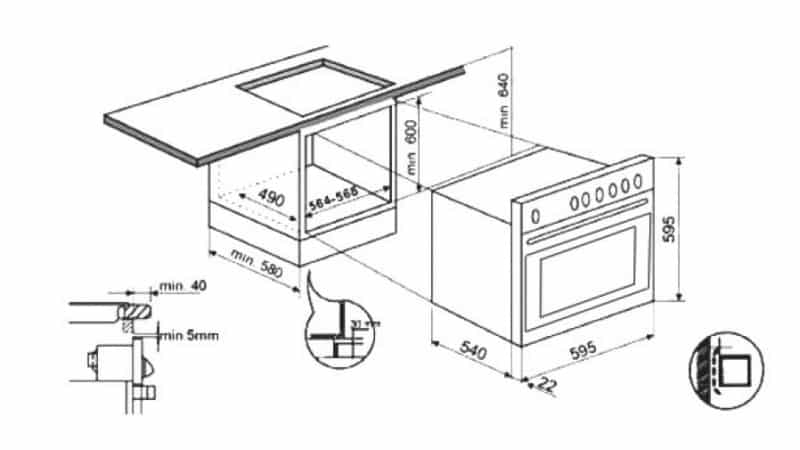

Размеры под варочную панель в столешнице
Сначала необходимо перенести размеры встраиваемой части панели на внутреннюю поверхность под столешницей в месте, где планируется вырез. Для этого удобно использовать картонный шаблон. Некоторые производители включают такие шаблоны в комплект своих моделей.
Если в комплекте не оказалось подобного приспособления, его можно создать самостоятельно из картона. На шаблон переносят размеры встраиваемой части варочной панели и вырезают нужную форму. Как сам вырез, так и оставшаяся рамка будут полезны в дальнейшем.
Читайте также:
Полученный прямоугольник прикладывают к нижней части столешницы для точного определения места будущего выреза. Важно, чтобы место установки панели не соприкасалось с элементами шкафа и оставляло достаточно пространства для подключения шланга, кабеля и других необходимых деталей.
С помощью проекции форму выреза переносят на внешнюю сторону столешницы, где потребуется другая часть шаблона — рамка. Если шаблон был изготовлен с соблюдением геометрических пропорций, достаточно обвести внутреннюю часть рамки. В противном случае, отметив угловые точки, нужно будет провести разметку с помощью линейки.
При разметке следует уделить особое внимание зазору между краями выреза и местом установки панели. При аккуратном срезе этот зазор должен составлять 2 мм. Недостаточный опыт работы с электролобзиком может потребовать увеличения зазора, однако не стоит делать его больше 5 мм.
Справка. Если мебельный гарнитур изготавливается по индивидуальному заказу, размеры для мойки и варочной панели следует сообщить мебельщикам при оформлении заказа. Они учтут эти размеры на этапе производства.
Вырез под варочную панель
Дрелью по углам разметки сверлят отверстия для заглубления полотна лобзика.
Плавно, без рывков передвигая по прямой линии электролобзик, делают пропил от отверстия к отверстию или до угла.
Опытные мастера обращают внимание на страховку выпиливаемой части столешницы, которая стремится выпасть под своим весом при недопиленных нескольких сантиметрах и повредить кромку. Этого нетрудно избежать, если обеспечить поддерживающие плоскости или проклеить скотчем уже выпиленные стороны.
Поверхность среза обрабатывают герметиком, дают просохнуть и после этого зачищают наждачной бумагой или специальным напильником.
Если в комплекте есть демпферная лента, ее приклеивают на обработанную поверхность среза. Такую ленту можно приобрести в строительном магазине либо нанести на кромку среза ровный слой силикона.
-
Читайте также:
Важно!

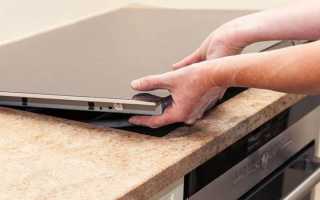

Прежде чем приступить к обработке кромки пропила, рекомендуется пробная посадка варочной панели. Она должна входить без усилий и иметь одинаковые со всех сторон зазоры. При необходимости пропил увеличивают.
Крепление варочной панели
Перед тем как установить варочную панель, необходимо выполнить укладку и закрепление коммуникационных подводов. Гибкий шланг-сильфон следует зафиксировать так, чтобы он надежно соединялся с выходным штуцером подачи газа к панели. Установка розетки и прокладка электрического кабеля также должны быть завершены до того, как варочная поверхность будет закреплена.
Существуют модели, которые работают на комбинированном ресурсе (газ и электричество). В таких случаях обе процедуры подключения выполняются одновременно, с учетом действующих норм пожарной безопасности для газоэлектрических приборов.
Варочную панель следует устанавливать так, чтобы гайка сильфонного подводящего шланга могла свободно накручиваться на штуцер без чрезмерного изгиба. При необходимости можно использовать угловой переходник. Все резьбовые соединения необходимо уплотнить подмоткой.
После подключения подводящего шланга следует проверить соединения на наличие утечек газа: откройте кран подачи газа и нанесите мыльный раствор. Если пузырьков не образуется, это свидетельствует о герметичности резьбовых соединений.
Важно! На этапе проверки правильности подключения рекомендуется обратиться к лицензированному специалисту.

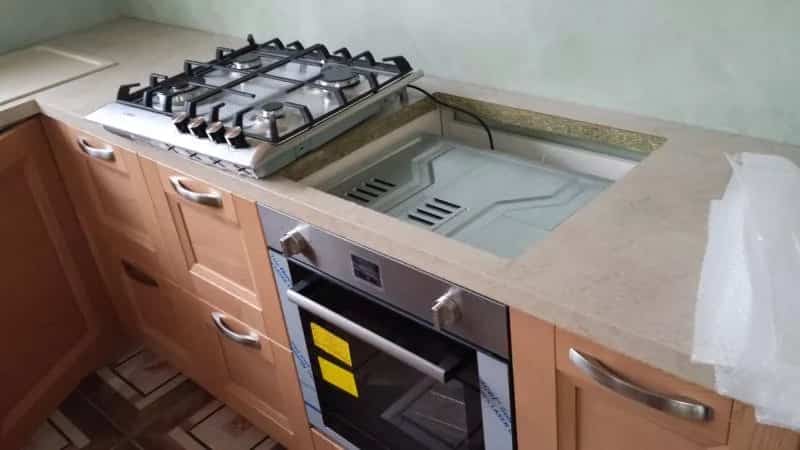

Финальная установка варочной поверхности включает в себя корректировку газового шланга внутри посадочного места. Важно избегать скручиваний и резких изгибов шланга.
Затем изделие фиксируется с внутренней стороны столешницы. Для этого в комплекте должны быть предусмотрены специальные зажимные кронштейны. Если возникают трудности с закручиванием шурупов (в связи с твердостью или вязкостью материала столешницы), рекомендуется просверлить направляющие отверстия.
Заключение
Варочную поверхность давно по достоинству оценили многие пользователи: она дает возможность использования отдельного духового шкафа с электрическим ресурсом и оригинальными габаритами, который устанавливается в любом удобном месте. Панель для приготовления пищи становится частью разделочного стола.
-
Читайте также:
Подключение к газовой или электрической сети
Перед тем как приступить к установке варочной панели, необходимо правильно подключить её к газовой или электрической сети. Этот процесс требует внимательности и соблюдения всех мер безопасности, так как неправильное подключение может привести к серьезным последствиям.
Подключение к газовой сети:
Если ваша варочная панель газовая, первым делом убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся:
- Гибкий газовый шланг;
- Ключи для затягивания соединений;
- Уплотнительные кольца;
- Газовый кран.
1. Отключите подачу газа. Перед началом работ убедитесь, что газовая подача отключена. Это можно сделать, закрыв газовый кран.
2. Установите гибкий газовый шланг. Подсоедините один конец шланга к выходу газовой трубы, а другой – к входу варочной панели. Убедитесь, что соединения надежно затянуты и не имеют зазоров.
3. Проверьте соединения на утечки. После подключения включите газ и с помощью мыльного раствора проверьте все соединения на наличие утечек. Если появятся пузырьки, это означает, что есть утечка, и соединение необходимо подтянуть или заменить.
4. Включите варочную панель. После того как вы убедились в отсутствии утечек, можно включить варочную панель и проверить её работоспособность.
Подключение к электрической сети:
Если ваша варочная панель электрическая, процесс подключения будет несколько иным. Вам понадобятся:
- Шнур питания с вилкой;
- Инструменты для работы с электрическими соединениями (отвертка, изолента);
- Электрическая розетка, соответствующая мощности панели.
1. Отключите электричество. Перед началом работ обязательно отключите электричество в квартире, чтобы избежать поражения током.
2. Подключите шнур питания. Откройте крышку подключения на задней стороне варочной панели. Подсоедините провода шнура питания к соответствующим клеммам (фаза, ноль, заземление). Убедитесь, что соединения надежные и изолированы.
3. Установите розетку. Убедитесь, что розетка, к которой будет подключена варочная панель, соответствует её мощности. Рекомендуется использовать отдельную линию для подключения варочной панели, чтобы избежать перегрузки сети.
4. Проверьте работоспособность. После завершения подключения включите электричество и проверьте работу варочной панели. Убедитесь, что все конфорки функционируют корректно.
Следуя этим рекомендациям, вы сможете безопасно и правильно подключить варочную панель к газовой или электрической сети. Если у вас возникли сомнения в своих силах, лучше обратиться к профессионалам для выполнения установки.
Вопрос-ответ
Что нужно для подключения варочной поверхности?
Что ещё нужно для подключения электрической варочной панели? Подготовить специальную розетку, обычная не подойдет, плюс вилка для плит, кабель электропроводки для подключения непосредственно с распредщитка, дифференциальный автомат, провод ПВС, если в комплектации провода не предусмотрены.
Можно ли самим установить варочную панель?
Соединение панели с газовой магистралью. Самим проводить монтаж запрещено! Мастеру потребуется гибкий переходник — шланг длиной до двух метров. Правила эксплуатации газового оборудования запрещают использовать более длинные шланги. Газовые подводки могут быть любые — с тканевой, резиновой или с металлической оплеткой.
Советы
СОВЕТ №1
Перед началом установки варочной панели обязательно ознакомьтесь с инструкцией производителя. В ней содержатся важные рекомендации и требования, которые помогут избежать ошибок и обеспечить безопасность при эксплуатации устройства.
СОВЕТ №2
Убедитесь, что у вас есть все необходимые инструменты и материалы для установки. Обычно вам понадобятся отвертка, уровень, плоскогубцы и, возможно, дополнительные крепежные элементы. Подготовьте рабочее место, чтобы процесс установки прошел максимально гладко.
СОВЕТ №3
Перед подключением варочной панели к электросети проверьте, соответствует ли напряжение в вашей сети требованиям устройства. Также убедитесь, что проводка в вашем доме способна выдержать нагрузку, которую будет создавать панель, чтобы избежать перегрева и короткого замыкания.
СОВЕТ №4
После установки варочной панели проверьте ее работу, запустив каждую конфорку. Убедитесь, что они функционируют правильно и нет никаких утечек газа (если у вас газовая панель). Это поможет вам убедиться в безопасности и исправности устройства перед его использованием.
