Установка газовой варочной панели — важный этап обустройства кухни, требующий внимательного подхода и соблюдения правил. В этой статье представлено пошаговое руководство по монтажу газовой варочной панели, включая ключевые моменты подготовки и установки, а также схемы для качественного и безопасного выполнения работы. Правильный монтаж обеспечит надежную и эффективную работу устройства и гарантирует безопасность, что особенно важно для тех, кто решает установить газовую варочную панель самостоятельно.
Подготовка к самостоятельному монтажу газовой варочной панели
В кухонном пространстве варочную поверхность следует размещать рядом с газовой трубой. Возможен небольшой сдвиг в пределах длины шланга, однако его нельзя натягивать — он должен свободно свисать.
Если требуется изменить расположение бытовой техники, что подразумевает перенос газовой трубы, такие работы должны выполнять только квалифицированные специалисты газовой службы. Также их необходимо уведомить в случае замены нагревательного устройства.
Перед покупкой панели важно измерить длину и ширину столешницы. Размеры техники должны соответствовать габаритам столешницы. Стандартные размеры для встраиваемой 4-конфорочной панели составляют 50х60 см с допустимым отклонением в 2 см. В инструкции по эксплуатации указаны размеры устройства и необходимый размер отверстия для его установки.
При установке необходимо соблюдать расстояние от панели до краев столешницы. Чтобы избежать повреждения тонкой стенки при распиливании, это расстояние должно составлять не менее 5 см.
Справка. Важно учитывать толщину столешницы. Не рекомендуется встраивать варочную поверхность в конструкции, толщина которых меньше 38 мм.
Следует учитывать материал, из которого изготовлена столешница. Если столешница деревянная, врезку можно выполнить самостоятельно. Для более прочных материалов, таких как искусственный камень, лучше обратиться к специалисту.
Перед установкой встраиваемой техники необходимо учесть следующие моменты:
- для упрощения крепления гаек подводку к трубе подключают до установки кухонного гарнитура;
- сильфонный шланг должен быть закреплен через штуцер или сантехнический сгон;
- для соединений используют льняную подмотку или ФУМ-ленту и пасту для газа;
- если панель имеет электроподжиг, заранее следует подготовить отдельную розетку;
- в комплекте с техникой идут жиклеры для магистральной подачи газа, для подключения к баллону необходимо приобрести другие дополнительно.
Для начала монтажных работ необходимо приобрести газовую панель, силиконовый санитарный герметик, малярный скотч; газовый шланг для подключения, подмотку (льняную или ФУМ-ленту), пасту для газа Multipak.
Подготовьте инструменты:
- электрический лобзик и дрель — для создания отверстия в столешнице;
- набор отверток;
- шпатель — для нанесения герметика;
- газовый ключ — для подключения варочной поверхности.
Читайте также:
Установка газовой варочной панели требует особого внимания и соблюдения ряда правил. Эксперты подчеркивают, что перед началом монтажа необходимо тщательно проверить наличие всех необходимых компонентов, включая газовый шланг и кран. Важно, чтобы поверхность, на которую устанавливается панель, была ровной и устойчивой.
Специалисты рекомендуют использовать только сертифицированные материалы и инструменты, чтобы избежать возможных утечек газа. Также следует обратить внимание на вентиляцию помещения, так как правильный воздухообмен критически важен для безопасности.
После установки необходимо провести тест на герметичность соединений, используя мыльный раствор. В случае обнаружения пузырьков следует немедленно устранить проблему. В конечном итоге, правильный монтаж газовой варочной панели не только обеспечивает комфорт в использовании, но и гарантирует безопасность в доме.
Как правильно установить газовую варочную панель своими руками: пошаговое руководство
Установка газовой варочной панели включает в себя следующие этапы:
- разметку столешницы и пропил отверстия;
- герметизация пропила и крепление столешницы;
- подготовка панели к установке;
- подключение к газовой магистрали;
- установка и крепление варочной панели;
- проверка герметичности и работоспособности.
Рассмотрим подробно каждый из этих этапов.
Правила установки индукционной варочной панели
Сечение кабеля для электрической варочной панели
| Этап установки | Необходимые инструменты и материалы | Описание работ и важные моменты |
|---|---|---|
| Подготовка поверхности | Уровень, рулетка, карандаш, шуруповёрт, дюбеля, саморезы (при необходимости), герметик, подложка (при необходимости) | Проверить ровность поверхности, при необходимости выровнять. Определить место установки, разметить отверстия для крепежа. При необходимости установить подложку для защиты столешницы и обеспечения устойчивости. |
| Подключение к газопроводу | Газовый ключ, газовый шланг (гибкая подводка), утечка газа (мыльный раствор), газовый патрубок (если требуется), разводной ключ | Подключить гибкую подводку к газопроводу и варочной панели, проверить герметичность соединений мыльным раствором. Убедиться в соответствии диаметра патрубка и газовой подводки. Важно: работы должны выполняться специалистом! |
| Установка панели | Уровень, шуруповёрт, крепежные элементы (в комплекте с панелью), перчатки | Установить варочную панель на подготовленное место, закрепить её согласно инструкции производителя. Проверить горизонтальность установки уровнем. |
| Подключение к электросети (если требуется) | Отвертка, провода, клеммная колодка, индикатор напряжения | Подключить панель к электросети согласно схеме, указанной в инструкции. Убедиться в правильности подключения и отсутствии замыканий. Важно: работы должны выполняться специалистом! |
| Проверка работоспособности | Зажигалка или спички | Проверить работу всех конфорок и электроподжига (если есть). Убедиться в отсутствии утечек газа. |
| Завершающие работы | Чистая тряпка | Убрать мусор и остатки материалов. Протереть панель. |
Интересные факты
Вот несколько интересных фактов о монтаже газовой варочной панели:
-
Безопасность прежде всего: При установке газовой варочной панели необходимо соблюдать строгие правила безопасности. Например, важно проверить герметичность соединений с помощью мыльного раствора, чтобы избежать утечек газа. Кроме того, монтаж должен проводиться только квалифицированным специалистом, чтобы гарантировать соответствие всем нормам и стандартам.
-
Правильная вентиляция: Для безопасной эксплуатации газовой варочной панели необходимо обеспечить хорошую вентиляцию в кухне. Это связано с тем, что при сгорании газа выделяются продукты, которые могут быть вредны для здоровья. Поэтому многие производители рекомендуют устанавливать вытяжные системы, которые помогут удалить избыточные пары и обеспечить свежий воздух.
-
Уровень установки: Правильный уровень установки варочной панели имеет значение не только для эстетики, но и для удобства использования. Оптимальная высота для большинства людей составляет около 85 см от пола до верхней части панели. Это позволяет избежать дискомфорта при готовке и снижает риск травм.
Разметка столешницы и пропил отверстия
Перед началом монтажа важно ознакомиться с инструкцией по эксплуатации устройства. В ней указаны размеры пропила и описан процесс разметки, который можно выполнить двумя способами. Один из них заключается в том, что панель прикладывают к столешнице и обводят её контур.
Другой, более точный и надежный метод, включает в себя расчет и разметку места установки:
- Сначала на столешнице обозначают границы внутреннего пространства шкафа, в который будет встроена техника.
- Затем определяют центр отверстия, куда будет установлена панель. Для этого проводят диагональные линии от углов поверхности.
- Через центр (пересечение диагоналей) проводят линии, параллельные и перпендикулярные краю столешницы. На этих линиях размечают размеры устройства.
- По полученным меткам проводят прямые линии, формируя прямоугольник, соответствующий размеру встраиваемого устройства. Его обводят маркером, а лишние отметки стирают.

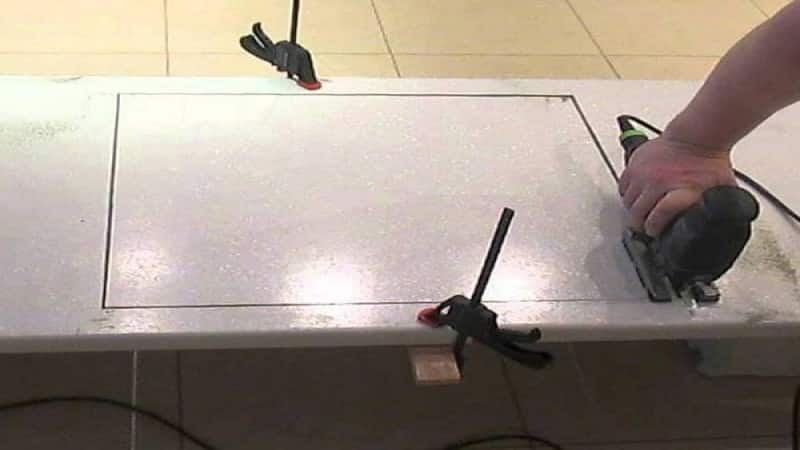

После этого приступают к выпиливанию отверстий. Для этого с помощью дрели в углах меток высверливают отверстия, которые шире, чем режущее полотно. В эти отверстия вставляют пилку электролобзика и производят распил от угла к углу. Чтобы избежать сколов, края оклеивают малярным скотчем. Также, чтобы предотвратить падение пропила и повреждение столешницы, его фиксируют струбцинами.
Совет. После завершения выпиливания проверьте, подходит ли варочная панель в отверстие.
Герметизация пропила и крепление столешницы
Чтобы края столешницы не осыпались, их ошкуривают, очищают от пыли и обрабатывают клеевым составом. Для ДСП подходит санитарный силикон, который защищает края от влаги. Его наносят с помощью шпателя. Чтобы предотвратить воздействие высоких температур, используют термофольгу или отражатель из алюминиевого скотча. После чего столешницу закрепляют на тумбу.
Подготовка панели к установке
Затем поверхность для готовки готовят к установке. В специальные отверстия помещают жиклеры. Схема их размещения представлена в техническом руководстве и прикреплена на дне устройства. Устанавливают сантехнический уголок с герметизирующей прокладкой.
Подключение к газовой магистрали
Подключение панели к газовой магистрали выполняют в два этапа. Сначала шланг присоединяют к газовой трубе. Гибкий (сильфонный) рукав присоединяют через сантехнический сгон или штуцер. На резьбу сгона наматывают лен по часовой стрелке. Затем его промазывают пастой для газа, чтобы уплотнить соединение. В гайку шланга вставляют уплотнительное кольцо. Части соединяют сначала руками, после чего затягивают газовым ключом.

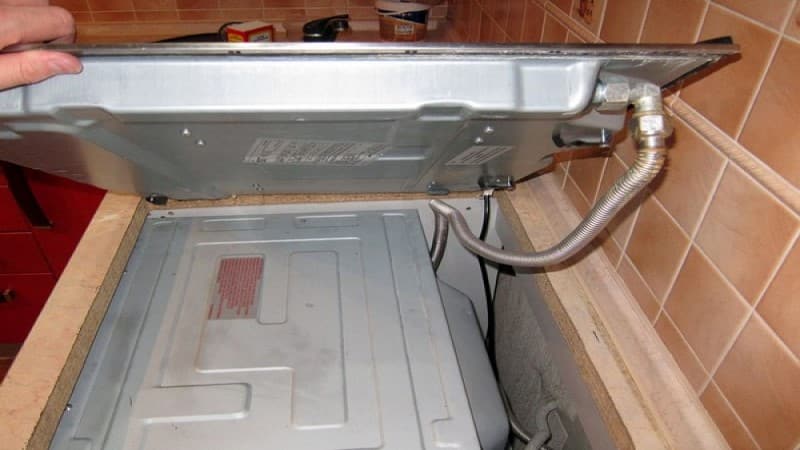

На втором этапе шланг подключают к сантехническому уголку, закрепленному на панели. Его предварительно пропускают через отверстие в столешнице. При креплении также используют льняную подмотку и пасту.

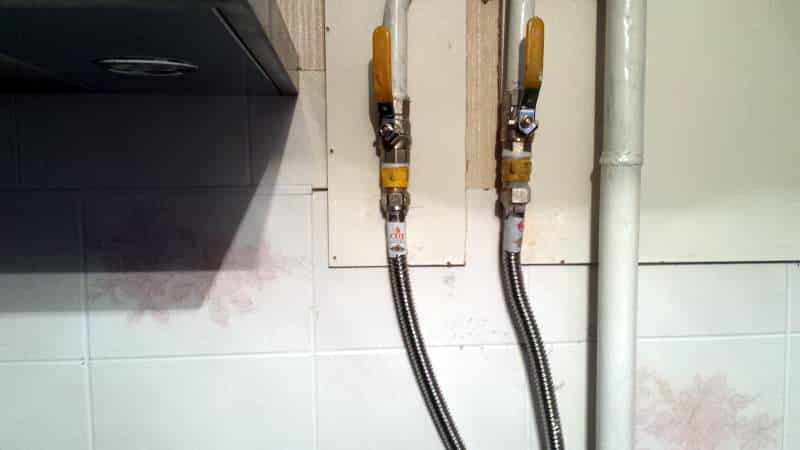

Для одновременного подключения варочной поверхности и духового шкафа используют две подводки. Использование тройника в этом случае не приветствуется представителями газовых служб. Они настаивают на разводке газовой трубы. Это уменьшает количество резьбовых соединений, при этом увеличивается герметичность и безопасность. Отсекающие краны устанавливают на оба отвода, отдельно для духовки, отдельно для панели. Если используется тройник, то сохраняется один общий кран.
Справка. Все действия, связанные с газовым оборудованием, требуется согласовывать с газовыми службами. Это позволит избежать штрафов и переделок.
Установка и крепление варочной панели
К панели прикрепляются монтажные планки, которые идут в комплекте, и осуществляется установка:
- прокладывается уплотнитель из комплекта;
- вставляется варочная поверхность и выравнивается;
- снизу затягиваются крепежные элементы, которые фиксируются за столешницу;
- лишний, выступающий уплотнитель срезается ножом.
После этого проверяется надежность крепления, и можно переходить к пусконаладочным работам.
Проверка герметичности и работоспособности
Сначала проверяют герметичность соединений. Их покрывают мыльным раствором, пускают газ и наблюдают. Если раствор не пузырится, значит протечек нет.
Проверить подводку на герметичность должен сотрудник газовых служб. Он составит заключение и сделает отметки в газовой книжке. В ней укажет дату установки новой плиты, марку и серийный номер. До его прихода пользоваться плитой не рекомендуется.
-
Читайте также:
После проверки герметичности соединения, приступают к переменному включению горелок.
Справка. Примерно около минуты из конфорок новой техники будет выходить воздух, затем пойдет газ.
Для розжига используют спички (не зажигалку) или специальные пьезоэлектрические приборы. Горение должно быть равномерным, без перерывов и всполохов. Цвет пламени — голубовато-фиолетовый, без желтых и красных проблесков, высота — не более 2,5 см.
После проверки устанавливают решетку для посуды и начинают эксплуатировать устройство. Если техника оснащена электроподжигом, то ее подключают к сети.
Заключение
При установке газовой варочной панели своими руками необходимо учитывать все детали и правила данного процесса. Главным аспектом является создание надежного герметичного соединения между устройством и газовой сетью. Это критически важно для обеспечения безопасности пользователей. Рекомендуется поручить монтаж опытному специалисту.
Советы по уходу и эксплуатации газовой варочной панели
Правильный уход и эксплуатация газовой варочной панели являются ключевыми факторами для обеспечения ее долговечности и безопасной работы. Ниже представлены основные рекомендации, которые помогут вам поддерживать вашу варочную панель в идеальном состоянии.
Регулярная чистка
После каждого использования варочной панели рекомендуется проводить ее чистку. Остатки пищи и жира могут не только ухудшить внешний вид, но и стать причиной появления неприятных запахов и даже возгораний. Для чистки используйте мягкие моющие средства и неабразивные губки. Избегайте использования жестких щеток и агрессивных химикатов, которые могут повредить поверхность.
Проверка газовых форсунок
Периодически проверяйте газовые форсунки на наличие загрязнений. Если вы заметили, что пламя горелки стало неравномерным или изменило цвет, это может свидетельствовать о засорении. В таком случае рекомендуется аккуратно очистить форсунки с помощью тонкой иглы или специального инструмента, предназначенного для этой цели.
Контроль за состоянием шлангов и соединений
Регулярно проверяйте состояние газовых шлангов и соединений на наличие трещин, износа или утечек. Убедитесь, что все соединения плотно затянуты. Если вы заметили какие-либо повреждения, немедленно замените шланги и обратитесь к специалисту для проверки системы газоснабжения.
Правильное использование посуды
Используйте посуду, подходящую для газовых плит. Она должна иметь ровное дно и соответствовать размеру горелок. Неправильная посуда может привести к неэффективному горению газа и увеличению расхода топлива. Также избегайте использования посуды с поврежденным дном, так как это может привести к перегреву и повреждению варочной панели.
-
Читайте также:
Обеспечение вентиляции
При использовании газовой варочной панели важно обеспечить хорошую вентиляцию в помещении. Это поможет избежать накопления угарного газа и других вредных веществ. Убедитесь, что в кухне есть окна или вентиляционные системы, которые обеспечивают приток свежего воздуха.
Соблюдение правил безопасности
Никогда не оставляйте работающую варочную панель без присмотра. В случае возникновения запаха газа немедленно закройте газовый кран и проветрите помещение. Убедитесь, что у вас есть доступ к огнетушителю и знайте, как им пользоваться. Регулярно проводите проверки оборудования и при необходимости вызывайте специалистов для обслуживания.
Следуя этим простым, но важным рекомендациям, вы сможете значительно продлить срок службы вашей газовой варочной панели и обеспечить безопасность в процессе ее эксплуатации.
Вопрос-ответ
Как нельзя устанавливать газовую варочную панель?
Варочную панель нельзя устанавливать рядом с легко воспламеняющимися материалами — деревянными поверхностями, обоями. Нельзя нагромождать рядом посторонние предметы, перекрывать подход к вентилям на трубах, сушить белье над огнем.
Нужно ли силиконить столешницу под варочную панель?
В инструкции вы нигде не найдете, что это необходимо делать. Но, тем не менее, при этом важно сказать, что эти дополнительные действия ничем не возбраняются. Никто не лишает вас права подстраховаться и дополнительно проработать поверхности среза столешницы.
Как должна быть установлена варочная панель?
Варочная поверхность должна быть установлена на расстоянии не менее чем 50 мм от задней и боковых стен. Поверхность, куда устанавливается варочная панель, должна быть огнеупорной и выдерживать температуру не менее 100 °C. Вытяжка должна быть установлена на высоте не менее 65 см над варочной поверхностью.
Советы
СОВЕТ №1
Перед установкой газовой варочной панели обязательно ознакомьтесь с инструкцией производителя. В ней содержатся важные рекомендации по монтажу и подключению, которые помогут избежать ошибок и обеспечат безопасность использования.
СОВЕТ №2
Убедитесь, что место установки варочной панели соответствует требованиям безопасности. Проверьте наличие достаточной вентиляции и расстояния до стен и других предметов, чтобы избежать перегрева и возгораний.
СОВЕТ №3
При подключении газовой варочной панели к газовой сети используйте только сертифицированные материалы и инструменты. Это гарантирует надежность соединения и минимизирует риск утечек газа.
СОВЕТ №4
После завершения установки проверьте все соединения на наличие утечек газа с помощью мыльного раствора. Если вы заметили пузырьки, это сигнализирует о проблеме, которую необходимо устранить до начала эксплуатации панели.
