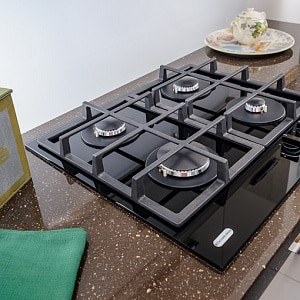

Подключение газовой варочной панели — важный этап обустройства кухни, требующий внимательности и соблюдения правил безопасности. В статье представлено пошаговое руководство по самостоятельному подключению варочной панели с электроподжигом к газовому баллону и центральной газовой магистрали. Вы узнаете о необходимых инструментах, материалах и схемах подключения, что поможет избежать распространенных ошибок и обеспечить надежную работу оборудования.

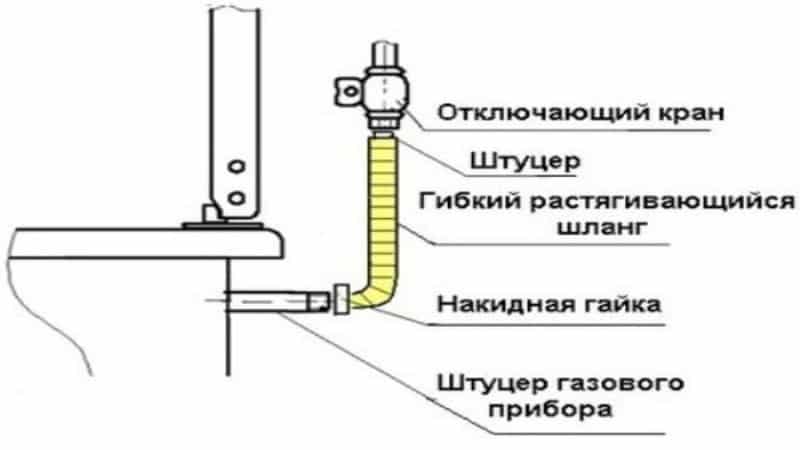

Уголок для подключения газовой варочной панели
Замена и подключение газового оборудования осуществляется только после уведомления соответствующих газовых служб. При этом необходимо строго следовать установленным правилам и нормам монтажа. В первую очередь выбирается место для установки.
Панель должна располагаться вблизи газовой магистрали, причем расстояние может варьироваться в зависимости от длины гибкого шланга. Если потребуется изменить планировку или перенести газовую трубу, необходимо согласовать это с газовой службой. Только квалифицированные специалисты этой службы могут выполнять такие работы.
Размер варочной панели должен соответствовать размеру столешницы, в которую она будет встраиваться. Расстояние от края столешницы до установленного устройства должно составлять не менее 5 см. Для монтажа рекомендуется использовать поверхности толщиной не менее 38 мм.
Если столешница изготовлена из ДСП, МДФ или дерева, врезку можно выполнить самостоятельно. Однако, если материал — искусственный камень, лучше доверить эту работу профессионалу.
Совет. Перед началом установки ознакомьтесь с технической документацией устройства, в которой содержится шаблон, рекомендации по разметке столешницы и размерам пропила.
Для самостоятельной врезки вам понадобятся электрический лобзик и дрель со сверлом. Сначала необходимо сделать разметку. Для этого панель прикладывают к поверхности и обводят ее контур. Можно использовать более точный метод, который требует расчета центра.
Процесс включает следующие шаги:
- На поверхности размечают границы внутреннего пространства шкафа, в который будет встроено устройство.
- Из углов размеченного пространства чертят диагональные линии, пересечение которых указывает на центр поверхности.
- Через центр проводят перпендикулярные и параллельные линии, на которых размечают размеры панели.
- По меткам чертят прямые линии, в результате чего получается прямоугольник, соответствующий размерам устройства.
После того как контур будет готов, его необходимо выпилить. Для этого в углах прямоугольника делают отверстия с помощью сверла. Затем вставляют пилку лобзика и ведут ее по прямой от угла к углу. Чтобы избежать сколов, края столешницы рекомендуется оклеить малярным скотчем.
После того как отверстие готово, следует провести примерку. Края столешницы шлифуют и очищают от пыли. Затем подготавливают устройство: устанавливают жиклеры, фиксируют сантехнический уголок и герметизирующую прокладку. На входе закрепляют гайку, к которой будет подключаться гибкая подводка. Далее на панель прикрепляют монтажные планки, входящие в комплект, и приступают к монтажу.
Для этого необходимо:
Читайте также:
- Пропил обрабатывают санитарным герметиком, который защитит края от влаги и осыпания, и прокладывают уплотнитель.
- В отверстие помещают варочную панель и выравнивают ее.
- Крепежные элементы, расположенные снизу устройства, фиксируют за столешницу и затягивают.
- Выступающий уплотнитель аккуратно обрезают ножом.
При самостоятельном подключении газовой варочной панели важно учитывать несколько ключевых аспектов. Эксперты подчеркивают, что прежде всего необходимо ознакомиться с инструкцией производителя, так как в ней содержатся важные рекомендации и требования. Следует убедиться, что газовая система в доме соответствует стандартам безопасности и что имеется доступ к необходимым инструментам.
Перед началом работ рекомендуется отключить подачу газа и проверить наличие утечек. Специалисты также советуют использовать качественные соединительные элементы и герметики, чтобы избежать возможных проблем в будущем. После подключения важно провести тестирование на утечки с помощью мыльного раствора. В случае сомнений или отсутствия опыта, лучше обратиться к профессионалам, так как неправильное подключение может привести к серьезным последствиям.
Как правильно подключить газовую варочную панель своими руками
Чтобы подсоединить варочную панель к газовой магистрали, потребуется газовый ключ, отвертка, плоскогубцы, шланг и ФУМ-лента.
Длина газового шланга не должна превышать 3 м, соединение кусков отвода не допускается. Он может быть с тканевой или металлической оплеткой.
Большой популярностью пользуются сильфонные отводы, отличающиеся износостойкостью и длительным сроком эксплуатации. Резиновые рукав приобретают в случае крайней необходимости. При покупке газового шланга обязательно проверяйте наличие сертификата.
Один конец отвода подсоединяют к магистральной трубе. Другой — к сантехническому уголку варочной поверхности.
Его плотно прикручивают с помощью гайки и герметизируют ФУМ-лентой либо используют лен и пасту для газа. Подмотку накручивают по часовой стрелке. Гайки гибких шлангов должны содержать уплотняющие кольца. Их насаживают руками, после чего затягивают газовым ключом.
Справка. Специалисты рекомендуют подсоединять сильфонный шланг не напрямую к газовым вентилям, а через сантехнический сгон и штуцер.
Если требуется присоединить одновременно варочную панель и духовку, используют две подводки. Эти действия согласуют с газовой службой. Специалисты этой организации делают разводку газовой трубы.

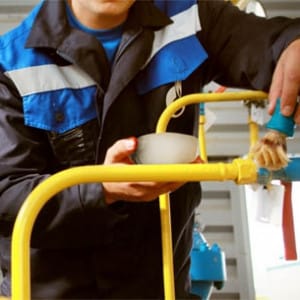

После присоединения шланга проверяют герметичность соединений. Их промазывают мыльным раствором. Откручивают вентиль и пускают газ. Если пены нет, то все сделано правильно. Если на соединениях появились мыльные пузырьки, то газ перекрывают. В проблемном месте подкручивают гайку. И проверяют герметичность снова. Процесс продолжают до тех пор, пока не перестанет образовываться пена.
После этого подключение должен проверить работник газовой службы. Он составляет заключение с указанием даты посещения, марки и серийного номера газового оборудования, типа подводки. До его прихода начинать эксплуатацию варочной панели не рекомендуют.
-
Читайте также:
Затем попеременно включают все горелки устройства, проверяют работу с разными режимами регулировки. Для розжига используют спички. Ни в одном из режимов огонь не должен гаснуть. Если при смене режима интенсивность подачи газа не меняется, обращаются в сервисный центр. Это говорит о возможном браке товара. После проверки конфорок устанавливают решетку для посуды и начинают использовать устройство.
| Этап подключения | Необходимые инструменты и материалы | Меры предосторожности |
|---|---|---|
| Отключение газа | Газовый ключ, мыльный раствор | Полностью перекрыть подачу газа к плите и проверить герметичность соединений мыльным раствором. Проверить наличие вентиляции в помещении. |
| Подготовка поверхности | Уровень, рулетка, карандаш | Убедиться в ровной поверхности для установки плиты. |
| Подключение газового шланга | Газовый шланг, газовый ключ, хомуты | Использовать только сертифицированный газовый шланг. Надежно закрепить шланг хомутами. Проверить герметичность соединений мыльным раствором. |
| Подключение к газовой трубе | Газовый ключ, уплотнительные прокладки | Использовать только подходящие уплотнительные прокладки. Аккуратно затянуть соединения, избегая чрезмерного усилия. Проверить герметичность соединений мыльным раствором. |
| Проверка герметичности | Мыльный раствор | Тщательно проверить все соединения на наличие утечек газа. При обнаружении утечки немедленно перекрыть газ и обратиться к специалисту. |
| Подключение электропитания (если требуется) | Отвертка, провод | Убедиться в соответствии напряжения сети с требованиями плиты. Правильно подключить проводку, соблюдая правила электробезопасности. |
| Установка варочной панели | Установить варочную панель строго по уровню. | |
| Финальная проверка | Проверить работу всех конфорок и электроподжиг (если есть). |
Интересные факты
Вот несколько интересных фактов о подключении газовой варочной панели:
-
Безопасность прежде всего: Перед подключением газовой варочной панели важно проверить наличие утечек газа. Для этого можно использовать мыльный раствор — если на поверхности появляются пузырьки, значит, есть утечка. Это простой и эффективный способ, который может предотвратить серьезные аварии.
-
Правила подключения: В большинстве стран существуют строгие правила и нормы, регулирующие подключение газовых приборов. Например, в некоторых регионах требуется, чтобы подключение выполнялось только лицензированным специалистом. Это связано с высоким риском, связанным с неправильной установкой.
-
Выбор шланга: При подключении газовой варочной панели важно использовать только сертифицированные шланги и фитинги, которые предназначены для работы с газом. Неправильный выбор материалов может привести к утечкам и другим опасным ситуациям.
Как подключить варочную панель к газовому баллону
Газовый баллон следует устанавливать на расстоянии 0,5 метра от варочной панели и 1 метра от отопительных приборов. Для обеспечения нормального процесса горения его подключают к устройству через редуктор, подбирая давление на выходе и пропускную способность в соответствии с характеристиками каждой модели.
Соединение газового баллона с плитой осуществляется с помощью гибких резинотехнических шлангов, предназначенных для горючих углеводородов. Подключение выполняется через штуцер, который фиксируется винтовым хомутом. Аналогичный штуцер устанавливается на патрубке панели, также обжимается хомутом.
Длина гибкого шланга не должна превышать 150 см. В качестве альтернативы можно использовать металлический сильфонный шланг. При подключении нескольких баллонов рекомендуется применять соединительную рампу.
Этапы подключения варочной панели к баллону аналогичны тем, что используются при подключении к газовой магистрали. Главное отличие заключается в доработке устройства, что обеспечивает более эффективное горение.
В комплекте с бытовым прибором обычно идут два типа жиклеров. Один из них предназначен для магистрального газа и имеет больший диаметр отверстия, другой — для подключения к баллону. По умолчанию в панели устанавливаются жиклеры для газопровода, и при необходимости их можно заменить с помощью ключей, которые идут в комплекте.
Замена жиклеров может производиться двумя способами, в зависимости от конструкции плиты. В первом случае снимается корпус горелки, и если на дне виден жиклер (шестигранная головка с отверстием), его выкручивают с помощью торцевого ключа на 7 или 8 мм и устанавливают новый.
-
Читайте также:
Если внутри виден конус с отверстием, необходимо снять верхнюю панель плиты, открутив болты по периметру. В этом случае жиклер не выкручивается, так как он запрессован на сальниковых уплотнениях. Чтобы извлечь его из посадочного штуцера, разжимают усы обжимной муфты, затем сдвигают сопло вниз вместе с подводящей трубкой. Жиклер вынимается, и на его место устанавливается новый.
После доработки панель возвращают на место, выравнивают, фиксируют и подключают шланг. На вентиль баллона накручивают и затягивают гайку редуктора. Если используется гибкий шланг, его надевают на штуцер и обжимают хомутом. При использовании сильфонной трубки штуцер выкручивается из корпуса редуктора, и вместо него вкручивается резьбовой переходник нужного размера.
После сборки всей конструкции необходимо проверить соединения на герметичность с помощью мыльного раствора. Для этого открывают вентиль на баллоне и устанавливают нужное давление с помощью регулятора редуктора. Если мыльный раствор не образует пузырей, значит, все сделано правильно.
Затем поочередно разжигают все конфорки и проверяют их работоспособность. Если конфорки коптят, следует уменьшить давление на редукторе. После завершения подключения рекомендуется вызвать специалиста газовой службы для регистрации нового оборудования.
Как подключить варочную газовую панель с электроподжигом
Варочные панели с электроподжигом должны подключаться к газовой магистрали или баллону любым шлангом, кроме тех, которые имеют оплетку из металла. В случае короткого замыкания они вызовут возгорание и взрыв газа.
Для подключения устройства к электросети предусматривают наличие влагозащищенной розетки, обеспечивающей бесперебойное электропитание. Она должна соответствовать вилке по типу разъема. Розетку располагают недалеко от панели, высота установки — не выше 90 см. При этом она не должна находиться на одном уровне с варочной панелью.
Важно! Включение через тройник или переноску не допускается.
Чтобы подключить устройство мощностью до 3,5 кВт, необходимы розетка на 16 А с заземлением и трехжильный кабель ВВГ-П 2,5 мм. Для более мощного прибора потребуется розетка на 40 А и кабель 3,5 мм. Специально для газового оборудования в электрическом щитке устанавливают УЗО или дифавтомат.
Для подключения варочной панели к электросети воспользуйтесь услугами электрика.
-
Читайте также:
Заключение
Установить газовую варочную панель можно и самостоятельно. Тем не менее, для этого необходимы определенные знания, а также соблюдение норм и правил безопасности. Если у вас есть сомнения в своих способностях, разумнее будет обратиться к профессионалам, которые проведут все работы в соответствии с установленными требованиями. Это поможет избежать проблем с газовыми службами и возможных штрафов.
Проверка герметичности соединений после подключения
После завершения установки газовой варочной панели крайне важно убедиться в герметичности всех соединений. Это необходимо для предотвращения утечек газа, которые могут привести к серьезным последствиям, включая пожары и отравления. Проверка герметичности должна проводиться с особой тщательностью.
Для начала, убедитесь, что все соединения, включая шланги и фитинги, правильно затянуты. Используйте ключи и другие инструменты, чтобы обеспечить надежное соединение. Однако будьте осторожны, чтобы не перетянуть, так как это может повредить резьбу или уплотнительные элементы.
После того как все соединения проверены и затянуты, можно переходить к тестированию на герметичность. Для этого вам понадобятся:
- Мыльный раствор (можно использовать обычное мыло, разведенное в воде, или специальный мыльный раствор для проверки герметичности);
- Чистая губка или кисточка для нанесения раствора;
- Газовый кран, который можно открыть для проверки.
Процесс проверки герметичности включает следующие шаги:
- Откройте газовый кран, чтобы подать газ к варочной панели.
- С помощью губки или кисточки нанесите мыльный раствор на все соединения, включая места, где шланг соединяется с газовой трубой и варочной панелью.
- Внимательно наблюдайте за нанесенным раствором. Если образуются пузырьки, это свидетельствует о наличии утечки газа.
- Если вы заметили пузырьки, немедленно закройте газовый кран и устраните проблему. Это может потребовать повторной затяжки соединений или замены уплотнителей.
После того как все утечки устранены, повторите проверку на герметичность, чтобы убедиться, что все соединения надежны. Только после успешной проверки можно использовать газовую варочную панель.
Важно помнить, что если вы не уверены в своих силах или обнаружили сложные проблемы с подключением, лучше обратиться к специалисту. Безопасность должна быть на первом месте, и профессионал сможет гарантировать правильное и безопасное подключение газового оборудования.
Вопрос-ответ
Можно ли самостоятельно заменить газовую варочную панель?
Самостоятельная замена любых бытовых газовых приборов, в том числе и газовых плит, является нарушением требований «Правил пользования газом в быту».
Нужно ли вызывать газовую службу для подключения варочной панели?
За подключение плиты без уведомления или перенос газовой трубы законодательством предусмотрен штраф. Но если вы подключили плиту, но не пользуетесь, а вызвали мастера для обследования, то санкции к вам применяться не будут. Мастер осмотрит работы, зарегистрирует новую газовую точку, и подключение станет законным.
Советы
СОВЕТ №1
Перед началом установки обязательно ознакомьтесь с инструкцией производителя. В ней содержатся важные рекомендации и требования, которые помогут избежать ошибок и обеспечить безопасность при подключении газовой варочной панели.
СОВЕТ №2
Убедитесь, что у вас есть все необходимые инструменты и материалы для подключения. Вам понадобятся газовые шланги, фитинги, ключи и, возможно, герметик. Также проверьте, что все соединения соответствуют стандартам безопасности.
СОВЕТ №3
Перед подключением газовой варочной панели проверьте наличие утечек. После завершения установки включите газ и используйте мыльный раствор для проверки всех соединений. Если появятся пузырьки, это указывает на утечку, которую необходимо устранить.
СОВЕТ №4
Если вы не уверены в своих силах или не имеете опыта работы с газовыми системами, лучше обратиться к профессионалам. Неправильное подключение может привести к серьезным последствиям, включая утечки газа и пожары.
