Правильное расположение розеток на кухне для встраиваемой техники важно для удобства и безопасности. В этой статье рассмотрим основные аспекты установки и размещения электрических розеток для плит, посудомоечных и стиральных машин. Ознакомившись с актуальными нормативами и правилами, вы сможете создать оптимальную схему подключения, обеспечивающую функциональность и безопасность кухни, а также упрощение использования бытовой техники.
Нормативы и правила размещения
Каждая современная кухня оснащена стандартным комплектом встраиваемой техники: варочной панелью, духовым шкафом, вытяжкой, посудомоечной машиной, а иногда и холодильником с стиральной машиной.
Общие рекомендации по размещению розеток для подключения этих устройств к электросети зависят от их конструктивных характеристик. На данный момент отсутствуют официальные государственные документы, регулирующие этот вопрос.
При планировании расположения розеток на кухне для встраиваемой техники эксперты рекомендуют учитывать несколько ключевых факторов. Во-первых, важно разместить розетки в непосредственной близости к каждому прибору, чтобы избежать использования удлинителей и обеспечить безопасность. Например, для духового шкафа и варочной панели стоит предусмотреть отдельные розетки, расположенные на уровне, удобном для подключения.
Во-вторых, необходимо учитывать высоту установки розеток. Специалисты советуют размещать их на высоте 15-20 см от уровня столешницы, что обеспечит удобный доступ и минимизирует риск попадания влаги. Также важно продумать количество розеток, чтобы учесть возможное расширение ассортимента встраиваемой техники в будущем. Наконец, рекомендуется использовать розетки с защитными крышками, что особенно актуально для кухонной зоны, где повышена влажность и риск загрязнения.

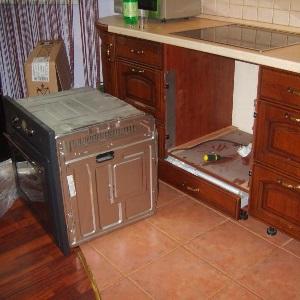

Варочная панель и духовой шкаф
Электророзетки для варочной панели и духового шкафа устанавливаются на высоте 20 см от уровня пола, если иное не предусмотрено инструкцией по эксплуатации. Если варочная панель находится непосредственно над духовым шкафом, то по горизонтали обе розетки располагают на расстоянии 30 см друг от друга (от оси вытяжки по 15 см в обе стороны).
Бывает, что в кухонный гарнитур требуется встроить обычную плиту. В этом случае розетка для плиты на кухне устанавливается на уровне любого вогнутого места на ее задней стенке. Обычно – на 15 см ниже ее варочной поверхности или на высоте 30 см от уровня пола. С эстетической точки зрения узел подключения плиты закрывается ее корпусом.
| Прибор | Тип розетки | Рекомендуемое расположение |
|---|---|---|
| Встраиваемая варочная панель | Розетка 220В, защищенная от влаги (IP44 и выше) | Под варочной панелью, в выдвижном ящике или в смежном шкафу, с учетом длины кабеля |
| Встраиваемая духовка | Розетка 220В, защищенная от влаги (IP44 и выше) | Рядом с духовкой, в смежном шкафу, скрытая за панелью |
| Встраиваемая микроволновая печь | Розетка 220В | Рядом с микроволновкой, учитывая длину кабеля |
| Встраиваемый холодильник | Розетка 220В | Сзади или сбоку холодильника, с учетом длины кабеля и удобства доступа |
| Встраиваемая посудомоечная машина | Розетка 220В, защищенная от влаги (IP44 и выше) | Рядом с посудомоечной машиной, в смежном шкафу, скрытая за панелью |
| Встраиваемая кофемашина | Розетка 220В | Рядом с кофемашиной, учитывая длину кабеля |
| Вытяжка | Розетка 220В | Наверху, над вытяжкой, или в смежном шкафу, с учетом длины кабеля |
| Встраиваемый духовой шкаф (второй) | Розетка 220В, защищенная от влаги (IP44 и выше) | Рядом со вторым духовым шкафом, в смежном шкафу, скрытая за панелью |
Интересные факты
Вот несколько интересных фактов о расположении розеток на кухне для встраиваемой техники:
-
Эргономика и удобство доступа: Правильное расположение розеток может значительно повысить удобство использования кухонной техники. Рекомендуется устанавливать розетки на высоте 15-20 см от рабочей поверхности, чтобы обеспечить легкий доступ к ним, особенно для встраиваемых приборов, таких как духовые шкафы и посудомоечные машины.
-
Безопасность и защита от влаги: На кухне важно учитывать уровень влажности и возможность попадания воды на электрические устройства. Розетки должны быть защищены от влаги, поэтому рекомендуется использовать модели с защитными крышками или устанавливать их на расстоянии не менее 60 см от раковины.
-
Скрытые решения: Встраиваемая техника часто требует скрытого подключения. Для этого можно использовать специальные системы, такие как выдвижные розетки или встроенные в столешницу, которые позволяют скрыть провода и сохранить эстетичный вид кухни. Это особенно актуально для современных интерьеров, где важна каждая деталь.
Вытяжка
Электророзетку для встроенной вытяжки устанавливают внутри кухонного шкафа, в который она будет интегрирована. Для этого в задней стенке шкафа необходимо сделать отверстие. Важно, чтобы штепсельная вилка и провод не мешали функционированию вытяжки и открыванию дверей шкафа.
Другой вариант – разместить розетку над шкафом. Однако этот способ не подходит для глянцевого потолка, так как штепсельная вилка будет отражаться в нем. Также данный вариант не рекомендуется, если шкаф для встраивания вытяжки расположен на небольшой высоте.
Холодильник и посудомоечная машина
Розетки для холодильника и посудомоечной машины размещают на расстоянии 30 см от уровня пола. По горизонтали розетку располагают так, чтобы корпус бытового прибора полностью ее закрыл (от боковой грани прибора лучше отступить к центру на 10-15 см).
Стиральная машина
Иногда стиральную машину устанавливают на кухне, и в большинстве случаев выбирают встроенный вариант. Розетка для стиральной машины на кухне монтируется так же, как и для посудомоечной машины: на высоте 30 см от пола.
Важно! Прежде чем выбрать место для установки розетки, убедитесь, что на задней панели устройства имеется углубление для подключения вилки (на расстоянии 4 см от вертикальной поверхности).
Рекомендуется заранее приобрести встраиваемую технику или тщательно изучить ее конструктивные особенности в магазине или онлайн. Расположение подключения встраиваемой техники за ее корпусом обусловлено следующими факторами:
- доступ к розеткам остается свободным (прибор легко вынимается из ниши);
- вынос электророзетки за пределы корпуса устройства усложняет проверку места подключения, требует дополнительных работ по прорезке борозд и отверстий в соседних шкафах и может затруднить использование выдвижных ящиков.

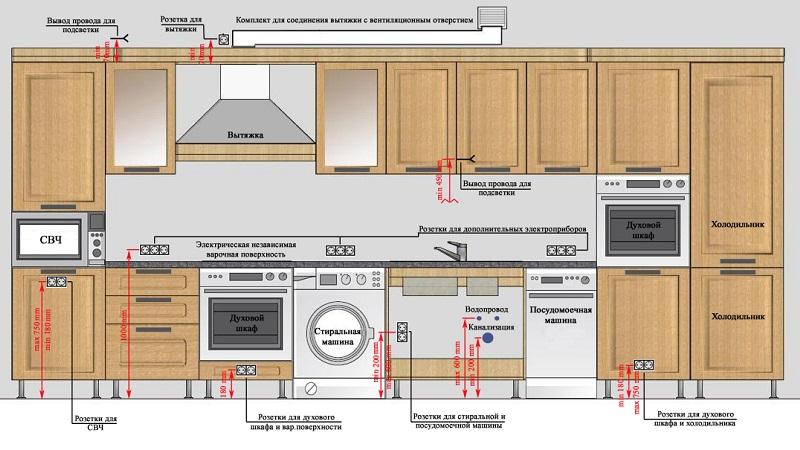

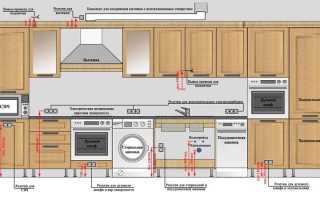

Схема расположения розеток
Схема расположения электророзеток для бытовой техники выполняется после окончательного утверждения плана расстановки кухонного гарнитура. Ее можно выполнить двумя способами:
- на плане помещения;
- на развертках вертикальных проекций стен.
Сначала намечаются контуры кухонных шкафов и встраиваемой техники. После этого откладываются требуемые расстояния и наносятся метки установки розеток. Помечается назначение каждой розетки и ее номинальный ток. Когда схема будет готова, чертеж переносится на стену. Это делается с помощью рулетки, уровня или отвеса.
Мощность бытовой техники и выбор типа розеток
Информация о мощности бытового устройства размещена на его корпусе и в руководстве пользователя. Этот параметр является основополагающим при выборе типа электрической розетки. Зная мощность, вы сможете вычислить силу тока в амперах (А) для конкретного устройства и правильно подобрать к нему соответствующую розетку.
Современные электрические розетки для жилых помещений, работающие на напряжении 220 вольт, обычно рассчитаны на максимальный ток в 10 или 16 ампер. Однако существуют и более мощные варианты, способные выдерживать токи в 25 или 32 ампера.
Сила тока (I) в амперах (А) вычисляется по формуле: I = P / (U х cosΨ), где:
Читайте также:
- P – мощность устройства в ваттах (Вт);
- U – напряжение в сети в вольтах (В);
- cosΨ – коэффициент мощности (примерно равен 0,95).
Пример: сила тока в розетке при подключении стиральной машины мощностью 2,2 кВт составит:
I = 2200 Вт / (220 В х 0,95) = 10,53 А.
Вывод: в данном случае нельзя использовать розетку на 10 А, следует выбрать более мощную – на 16 А.
Примерный список мощности наиболее распространенной встроенной техники для кухни:
- варочная панель – до 10 000 Вт;
- духовой шкаф – до 4000 Вт;
- посудомоечная машина – до 2700 Вт;
- стиральная машина – до 2300 Вт;
- холодильник – до 500 Вт;
- вытяжка – до 150 Вт.
Эти значения являются максимальными, на практике они могут быть значительно ниже. Поэтому разумнее всего подбирать розетки в зависимости от мощности конкретного бытового прибора.
Как правило, для варочных панелей используются розетки на 25 или 32 А, для духовых шкафов – на 16 или 32 А, для вытяжек и холодильников – на 10 А, а для остальной встроенной техники – на 16 А.
Важно! Для встроенной бытовой техники необходимо применять электророзетки для скрытой проводки (утопленного типа), обязательно с защитным заземлением!
Распределение мощности по групповым линиям
При проектировании электроснабжения кухни предусматриваются отдельные и групповые линии питания освещения и штепсельных розеток исходя из мощности подключаемых к ним бытовых приборов.
Электроплита или варочная поверхность в обязательном порядке подключается через отдельную линию питания с соответствующим автоматом защиты. Рекомендуется отдельное подключение и для других энергоемких бытовых приборов: духового шкафа, посудомоечной или стиральной машины.
Питание остальных электроприемников объединяется в групповые линии с общей мощностью, не превышающей 4,6 кВт.
Будет интересно:
Какая кухня лучше из МДФ или пластика
Какой пол лучше сделать на кухне
Варианты освещения кухни
Установка
Монтаж электрического оборудования должен выполняться исключительно квалифицированными специалистами. Это касается как прокладки кабелей, так и установки электророзеток.
Процесс выполнения работ включает в себя следующие этапы:
-
Читайте также:
- Разметка на стенах мест, где будут установлены электророзетки, в соответствии с согласованной схемой.
- Штробление стен для укладки кабеля.
- Прокладка кабеля.
- Установка розеток и их подключение к электросети.
- Проверка работоспособности электроснабжения.
- Заделка штроб.
- Завершение отделки стен и установка лицевых панелей на розетки.
- Подключение встроенной бытовой техники.
Электропроводка на кухнях в жилых домах выполняется скрытым способом с использованием трехжильного медного кабеля ВВГ в защитной оболочке. Сечения кабелей выбираются с учетом общей нагрузки всех электрических приборов, которые будут использоваться в помещении.
Важно! В соответствии с Правилами устройства электроустановок (ПУЭ) открытая прокладка кабелей (в электротехнических плинтусах или коробах) на кухнях запрещена!
Заключение
Итак, мы рассмотрели основные правила расположения электророзеток на кухне для встраиваемой техники. При соблюдении этих рекомендаций вы сможете самостоятельно выполнить предварительные расчеты и правильно определить точки подключения бытовых приборов.
Придерживайтесь приведенного порядка действий: начертите схему размещения розеток в соответствии с планом расстановки кухонного гарнитура, перенесите эту схему на стену и выполните необходимые электромонтажные работы. Если вы не являетесь квалифицированным специалистом, доверьте эту работу профессионалам.
Дополнительные розетки для малой бытовой техники
При планировании электрической схемы на кухне важно учитывать не только основные приборы, но и малую бытовую технику, которая активно используется в повседневной жизни. К таким устройствам относятся кофемашины, тостеры, блендеры, микроволновые печи и другие приборы, которые могут потребовать подключения к электросети. Правильное расположение дополнительных розеток для малой бытовой техники поможет избежать неудобств и повысить функциональность кухни.
Первое, на что стоит обратить внимание, это количество необходимых розеток. Рекомендуется предусмотреть не менее двух-трех дополнительных розеток, так как многие устройства могут использоваться одновременно. Например, во время завтрака может потребоваться подключение тостера и кофемашины, а в процессе готовки — блендера и микроволновой печи.
Розетки для малой бытовой техники лучше всего размещать в удобных и доступных местах. Оптимальные варианты расположения:
- На рабочей поверхности: Установите розетки на стене, рядом с рабочей зоной, чтобы избежать необходимости тянуть удлинители или искать доступ к розеткам в труднодоступных местах.
- Внутри кухонных шкафов: Если у вас есть встроенные устройства, такие как кофемашина или микроволновая печь, можно установить розетки внутри шкафов. Это позволит скрыть провода и сохранить эстетичный вид кухни.
- На уровне столешницы: Установка розеток на уровне столешницы может быть удобной для подключения мелкой техники, особенно если у вас есть свободное пространство на стене или боковой стороне шкафов.
Важно также учитывать безопасность при установке розеток. Все электрические подключения должны соответствовать нормам и стандартам, чтобы избежать перегрузок и коротких замыканий. Рекомендуется использовать розетки с защитными крышками, особенно если в доме есть маленькие дети.
Не забудьте про дополнительные функции, такие как USB-выходы, которые могут быть полезны для зарядки мобильных устройств. Установка таких розеток вблизи рабочей зоны позволит удобно заряжать телефоны или планшеты, не занимая при этом основные электрические подключения.
-
Читайте также:
В заключение, правильное размещение дополнительных розеток для малой бытовой техники на кухне — это важный аспект, который поможет сделать пространство более функциональным и удобным. Планируйте заранее, учитывайте все возможные потребности и выбирайте оптимальные места для установки, чтобы ваша кухня стала настоящим центром кулинарного творчества.
Вопрос-ответ
Где размещать розетки для встроенной техники?
Наибольшую сложность представляет размещение розеток для встраиваемой техники. Их нельзя располагать за электроприборами, поэтому электрику придется переносить за соседний шкаф и монтировать на расстоянии либо 30—60 см от пола, либо в цоколе, ниже уровня шкафов — это примерно 5 см от пола.
Где делать розетку под встроенную вытяжку?
Розетку для вытяжки советуют устанавливать на высоте 50–60 мм от верха кухонных шкафов. Следите, чтобы розетку не закрыл вентиляционный воздуховод. Расстояние от середины вытяжки до розетки должно быть более 20 см.
Где делать розетку для встраиваемой духовки?
Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни. А вот расположение непосредственно за духовым шкафом — недопустимо.
Советы
СОВЕТ №1
Перед тем как устанавливать розетки, тщательно спланируйте расположение встраиваемой техники. Убедитесь, что каждая розетка находится в пределах досягаемости для подключения приборов, таких как духовка, микроволновая печь и посудомоечная машина.
СОВЕТ №2
Разместите розетки на высоте 15-20 см от уровня столешницы, чтобы они были удобны для подключения, но не мешали работе на кухне. Это также поможет избежать попадания воды и загрязнений.
СОВЕТ №3
Не забывайте о безопасности: используйте розетки с защитными крышками или влагозащитными корпусами вблизи раковины и других источников влаги. Это поможет предотвратить короткое замыкание и другие электрические проблемы.
СОВЕТ №4
Рассмотрите возможность установки дополнительных розеток в скрытых местах, таких как внутри кухонных шкафов или на боковых стенках, чтобы обеспечить удобный доступ для зарядки мобильных устройств или подключения мелкой техники.
