В этой статье рассмотрим, как проверить компрессор холодильника с помощью мультиметра. Компрессор — ключевой элемент холодильника, и его неисправность может привести к поломке устройства и порче продуктов. Умение определить состояние компрессора поможет избежать ненужных расходов на услуги мастеров и своевременно выявить проблему. Также обсудим, какое сопротивление должно быть у обмоток компрессора и как правильно залить масло, чтобы обеспечить его долгую и эффективную работу.
Советы по самостоятельной проверке компрессора в холодильнике

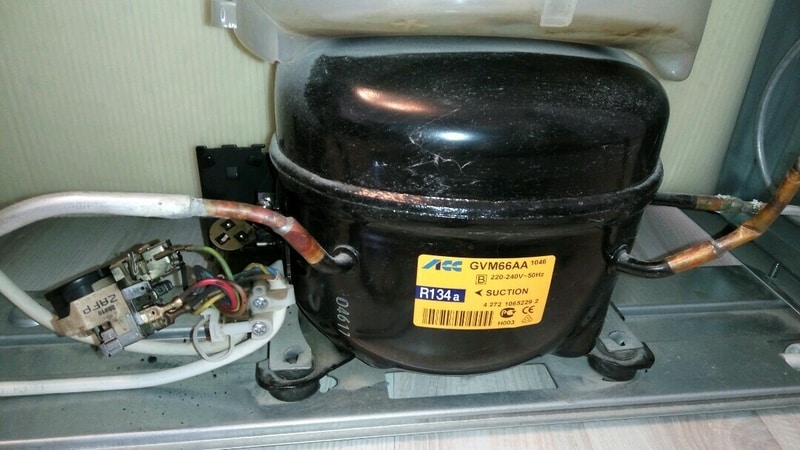

Цилиндрический объект, обычно черного цвета, который можно заметить в нижней части холодильника с обратной стороны, представляет собой кожух компрессора. Внутри этого кожуха, в трансформаторном масле и на независимой пружинной подвеске, находится компрессор.
По своей сути компрессоры не имеют значительных отличий друг от друга. Они состоят из электродвигателя с поршневой или плунжерной системой нагнетения. Каждый электродвигатель переменного тока включает в себя рабочую и пусковую обмотки. Наиболее распространенной причиной неисправности всего компрессорного блока является обрыв или перегрев провода в одной из этих обмоток.
Из кожуха выходят три контактные клеммы. Одна из них предназначена для пусковой обмотки, другая — для рабочей, а третья — это общая шина.
Кроме того, каждый компрессор комплектуется пусковым реле. Это устройство, отвечающее за запуск мотора, выглядит как небольшая коробочка, которая соединяется с контактной группой клемм компрессора. Проще говоря, эта «коробочка» просто надевается на три клеммы. Пусковое реле также может стать причиной, по которой компрессор холодильника не запускается.
Современные модели холодильников оборудованы совершенно новыми устройствами для запуска компрессора. Эти пускатели представляют собой исключительно электронные устройства, в отличие от прежних электромеханических. Здесь можно провести аналогию с автомобильными блоками зажигания, которые заменили традиционные трамблеры.
Не следует забывать и о питающем кабеле, который мы часто тянем, пытаясь достать до ближайшей розетки.
Эксперты рекомендуют несколько ключевых шагов для проверки работоспособности компрессора холодильника. В первую очередь, необходимо убедиться в наличии питания: проверить, подключен ли холодильник к сети и работает ли розетка. Далее следует прослушать компрессор — если он издает звуки, но не запускается, это может указывать на проблемы с запуском. Важно также проверить температуру компрессора: если он перегревается, это может быть признаком неисправности. Специалисты советуют использовать мультиметр для измерения сопротивления обмоток компрессора. Если значения выходят за пределы нормы, компрессор, скорее всего, требует замены. Наконец, стоит обратить внимание на наличие утечек фреона, что также может свидетельствовать о неисправности системы.
Возможные неисправности
Из перечисленных выше причин складывается следующий перечень возможных неисправностей холодильника:
- перегорание одной из обмоток компрессора;
- выход из строя пускового реле;
- обрыв одной из токопроводящих жил (фаза, ноль) внутри питающего кабеля.
Последовательное исключение каждой из возможных неисправностей позволит определить истинную и приступить к ремонту или замене детали.
Читайте также:
Для проверки питающего кабеля неплохо иметь в запасе подобный в заведомо рабочем состоянии. Это может быть сетевой шнур от старого утюга, стиральной машины, компьютерного блока питания и любых других приборов подходящей мощности.
Важно знать функциональную принадлежность каждой из клемм и не перепутать линию электропитания с шиной заземления. Закрепив контакты на соответствующих клеммах пускового реле, проверяем работоспособность холодильного агрегата. Если запуск компрессора состоялся, причина ясна.
Другой способ проверки кабеля после его отсоединения от реле — попытаться запитать с его помощью простейший электроприбор, например, настольную лампу. Здесь важно в целях безопасности предварительно изолировать импровизированные клеммные соединения.
Те, кто имеет в домашнем арсенале мультиметр, с помощью этого прибора (пр наличии опыта) могут предельно точно и быстро поможет определить любую из возможных неисправностей.
| Метод проверки | Описание метода | Результат, указывающий на неисправность |
|---|---|---|
| Проверка на ощупь | Прикоснитесь к компрессору после того, как холодильник поработал некоторое время. | Компрессор холодный или еле теплый (должен быть горячим) |
| Прослушивание | Приложите ухо к компрессору. | Отсутствие характерного гудения или щелчков, необычные звуки (скрип, стук) |
| Измерение напряжения | Измерьте напряжение на клеммах компрессора с помощью мультиметра. | Отсутствие напряжения или напряжение значительно ниже номинального |
| Визуальный осмотр | Осмотрите компрессор на наличие повреждений, подтеков масла. | Вмятины, трещины, следы масла |
| Проверка пускового реле (если доступно) | Проверьте щелчки реле при включении холодильника. | Отсутствие щелчков или постоянное гудение |
Интересные факты
Вот несколько интересных фактов о проверке компрессора холодильника на работоспособность:
-
Метод «на слух»: Один из самых простых способов проверить компрессор — это послушать его работу. Если компрессор издает громкие или необычные звуки (щелчки, гудение), это может указывать на проблемы. Здоровый компрессор обычно работает тихо и ровно.
-
Тест на перегрев: Компрессор может перегреваться, если он работает слишком долго без перерыва. Если вы заметили, что компрессор становится слишком горячим на ощупь, это может быть признаком неисправности. В норме компрессор должен останавливать работу через определенные интервалы времени, чтобы предотвратить перегрев.
-
Измерение сопротивления: Для более точной проверки работоспособности компрессора можно использовать мультиметр для измерения сопротивления обмоток. Нормальные значения сопротивления зависят от модели компрессора, но если сопротивление обмоток значительно отличается от нормы или равно нулю, это может указывать на короткое замыкание или обрыв в обмотках.
Проверяем компрессор холодильника: на сопротивление, на реле, проверка давления
Первым шагом при работе с компрессором станет проверка его корпуса на наличие пробоя. Если таковой имеется, можно ощутить сильный удар током. Это часто наблюдается при эксплуатации старых холодильников, поэтому рекомендуется использовать защитные перчатки.
Для выявления утечки электричества следует измерить сопротивление между контактами и корпусом. Для этого нужно очистить краску на корпусе, чтобы обеспечить проводимость, или найти хотя бы небольшой участок без покрытия.
Индикатор омметра должен показывать значение «бесконечность». Это означает, что никаких цифр не должно быть. Если на дисплее появляется хоть одно числовое значение, это свидетельствует о наличии пробоя. В таком случае компрессор необходимо отремонтировать или полностью заменить.
Двигаясь от простого к сложному, проверяем работоспособность пускового реле. Этот узел функционирует на основе электромеханического (в современных моделях – электронного) преобразования частоты электрического тока для активации пусковой обмотки двигателя.
-
Читайте также:
Эффективным методом проверки является отключение реле от цепи и кратковременное подключение электроэнергии напрямую к клеммам рабочей обмотки. Если ротор начинает вращаться, это однозначно указывает на необходимость замены пускового реле.
Если при прямом подключении двигателя ничего не происходит, следует протестировать его обмотки, каждая из которых имеет свое номинальное сопротивление. Обычно на корпусе компрессора есть табличка с указанием рабочих параметров и схемой подключения электрических цепей.
После проверки электрической части компрессора переходим к оценке его рабочего давления. Соблюдая меры предосторожности, аккуратно перекусываем трубку от нагнетающего штуцера с помощью кусачек. Плоскогубцами завальцовываем конец трубки, ведущей к испарителю холодильника, или устанавливаем заглушку.
Важно. Перед началом работ необходимо выяснить, какой тип хладагента используется в вашем холодильнике. Этот газ может быть опасен для глаз и дыхательных путей, а также воспламеняться и даже взрываться.
На конец трубки, идущей от компрессора, устанавливаем манометр с диапазоном до шести атмосфер. Важно следить за тем, чтобы медная трубка не была завальцована. Для соединения с манометром используем прочный резиновый шланг, например, от автомобильного насоса, и винтовые хомуты.
При включении компрессора манометр должен показывать рабочее давление в диапазоне от четырех до шести атмосфер, в зависимости от модели холодильного агрегата и его мощности. Если давление значительно ниже указанных значений, компрессор считается неисправным и подлежит замене.
Кроме того, неизбежны потери хладагента, что существенно влияет на эффективность работы холодильника. При замене компрессора газ необходимо заправить до необходимого объема. Выполнить эту работу самостоятельно довольно сложно, поэтому рекомендуется обратиться к специалисту, обладающему необходимыми навыками, оборудованием и расходными материалами.
Что понадобится для проверки компрессора
Как проверить, рабочий или нет компрессор холодильника? Чтобы получить ответ на этот вопрос, нам придется сначала подготовить следующий комплект приборов и инструментов:
- набор отверток с различными профилями или шуруповерт с комплектом насадок;
- гаечные ключи номиналами 8, 10 и 12 мм (соответствующие насадки шуруповерта);
- кусачки-бокорезы, плоскогубцы;
- манометр лабораторный универсального типа;
- мегаомметр, мультиметр (тестер);
- 2-3 проводниковых перемычки с зажимами типа «крокодил»;
- изолента, резиновые или виниловые заглушки;
- средства индивидуальной защиты при работе с вредными веществами.
Измерение сопротивления изоляции мегаомметром
Для оценки состояния изоляционных материалов токопроводящих проводников обычный тестер не подходит. Для этих целей используется специализированный прибор — мегаомметр. Этот инструмент способен измерять сопротивление на высоких уровнях.
-
Читайте также:
В качестве источника питания в таких устройствах выступает генератор переменного тока с ручным приводом или специальный преобразователь. В отличие от стандартных омметров, мегаомметры могут создавать на выходе напряжение в 100, 500, 1000 или 2500 вольт, в зависимости от модели и диапазона измерений.
Известно, что изоляционные материалы обладают определенной проводимостью. Поэтому при воздействии высокого напряжения через изоляцию проходит ток утечки, величина которого позволяет определить сопротивление. На основе полученных данных можно оценить степень износа или, наоборот, пригодность изоляционного материала.
Указанные работы выполняются в редких случаях. В обмотках статоров электрических двигателей чаще всего используется медный провод, покрытый специальным изоляционным лаком. При пробое такого провода потребуется полная перемотка индукционной катушки. Это можно осуществить и в домашних условиях, но только при наличии необходимого оборудования, расходных материалов и, конечно, опыта в проведении подобных работ.

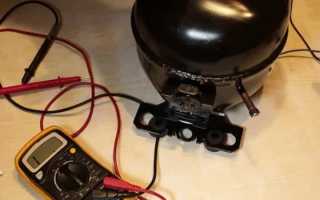

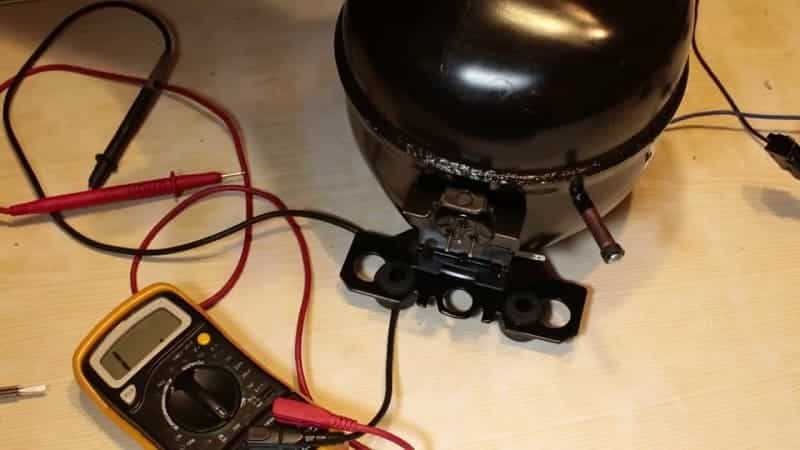

Проверяем компрессор мультиметром (тестером)
Между тем обычный мультиметр позволяет определить (или, как говорят, “прозвонить”) электрические цепи любого бытового прибора на предмет их пригодности. Работоспособность холодильника во многом зависит от целостности его электрооборудования.
Для проверки компрессора даже не всегда необходим его полный демонтаж. Достаточно выдвинуть холодильник. Встречаются модели, у которых доступ к месту крепления пускового реле затруднен. В подобных случаях придется обеспечить наклон холодильника вперед с опорой на мягкую, но надежную подставку. Или все-таки демонтировать компрессор.

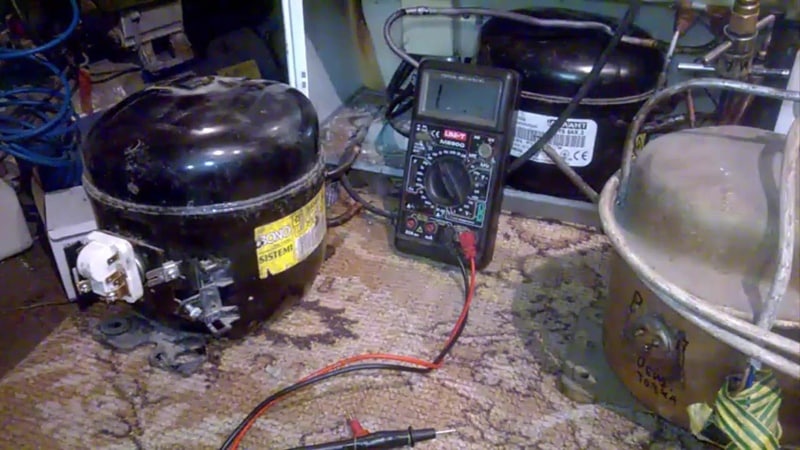

Добравшись до реле, снимаем его, выкрутив предварительно крепежные винты. Затем мультиметром проверяем сопротивление между контактами электромотора. Вначале между двумя нижними контактами (примерно равно 30 Ом), затем между верхним и нижним левым (20 Ом) и между верхним и нижним правым (15 Ом). Приведенные значения приближены к номиналам большинства моделей бытовых холодильников. В исключительных случаях рекомендуется пользоваться адресными источниками. Для некоторых моделей холодильников сопротивление обмоток может иметь индивидуальное значение.
Как отмечалось выше, любые расхождения в значениях контрольных замеров сигнализируют о выходе того или иного узла из строя. Конечно, такие детали, как реле или питающий кабель, легко заменимы и недорого стоят. Поломка компрессора – более накладное событие. Здесь решение принимается сугубо индивидуально.
Если ваших технических способностей достаточно, чтобы выполнить ремонт своими руками, смело приступайте к делу и получите очевидную выгоду. В противном случае обращайтесь в ближайший техсервис, соответствующий вашей модели холодильника. Но уже будучи вооруженным знанием причины поломки изделия.
-
Читайте также:
Как выставляются оптимальные температуры в холодильниках
Какая должна быть влажность в холодильнике
Потребление электроэнергии холодильником: за месяц, за год
Заключение
Мы уверены, что теперь у вас нет вопросов о том, как проверить компрессор холодильника. Даже если вам не удастся самостоятельно устранить все неисправности, вы сможете точно определить, какие детали требуют внимания. Это позволит вам избежать риска столкнуться с недобросовестными работниками сервисных центров, что особенно важно в наше время, когда расходы имеют большое значение.
Проверка звуковых сигналов и вибраций компрессора
Проверка звуковых сигналов и вибраций компрессора является важным этапом диагностики его работоспособности. Компрессор холодильника – это ключевой элемент, отвечающий за циркуляцию хладагента и поддержание необходимой температуры внутри устройства. Поэтому любые изменения в его работе могут указывать на наличие неисправностей.
Первым шагом в проверке компрессора является прослушивание его работы. В нормальном состоянии компрессор должен издавать ровный, непрерывный звук, который можно охарактеризовать как «гудение». Если вы слышите резкие, прерывистые звуки, такие как щелчки или стуки, это может свидетельствовать о механических проблемах внутри устройства. Например, такие звуки могут указывать на износ подшипников или другие повреждения, которые требуют немедленного внимания.
Следующим аспектом является проверка вибраций компрессора. Для этого можно аккуратно прикоснуться к корпусу компрессора рукой. В нормальном состоянии компрессор должен иметь минимальные вибрации. Если вы чувствуете сильные колебания, это может быть признаком того, что компрессор работает неправильно. Сильные вибрации могут быть вызваны неправильной установкой компрессора, износом деталей или даже проблемами с электрической частью устройства.
Также стоит обратить внимание на то, как компрессор запускается и останавливается. Если он часто включается и выключается (так называемый «частый цикл»), это может указывать на проблемы с термостатом или утечку хладагента. В идеале компрессор должен работать в течение определенного времени, прежде чем отключиться, и не должен включаться слишком часто.
Важно помнить, что любые необычные звуки или вибрации компрессора могут быть сигналом о необходимости его проверки специалистом. Игнорирование этих признаков может привести к более серьезным поломкам и, как следствие, к дорогостоящему ремонту или замене устройства. Поэтому регулярная диагностика и внимание к работе компрессора помогут продлить срок службы холодильника и обеспечить его эффективную работу.
Вопрос-ответ
Как проверить, исправен ли компрессор в холодильнике?
Для проверки компрессора нужно: снять защитный кожух, извлечь компрессор и отсоединить реле. С помощью тестера проверить сопротивление. Если между верхним и левым контактами сопротивление равно 20 Ом, между правым и верхним — 15 Ом, а между левым и правым — 30 Ом, то компрессор исправен.
Как проверить, работает компрессор или нет?
Чтобы проверить компрессор кондиционера, сначала осмотрите его на предмет физических повреждений или утечек. Используйте мультиметр для проверки целостности цепи и проблем с заземлением. Проверьте зацепление муфты компрессора и прислушайтесь к необычным шумам. Измерьте давление с помощью набора манометров.
Советы
СОВЕТ №1
Перед проверкой компрессора отключите холодильник от сети. Это обеспечит вашу безопасность и предотвратит возможные повреждения оборудования во время диагностики.
СОВЕТ №2
Проверьте звуки, которые издает компрессор. Если вы слышите громкие или необычные звуки, это может указывать на механические проблемы. В норме компрессор должен работать тихо и ровно.
СОВЕТ №3
Используйте мультиметр для проверки сопротивления обмоток компрессора. Сначала измерьте сопротивление между обмотками и затем между обмотками и корпусом. Нормальные значения должны быть в пределах указанных в инструкции к вашему холодильнику.
СОВЕТ №4
Обратите внимание на температуру компрессора. Если он перегревается, это может свидетельствовать о проблемах с охлаждением или недостатке хладагента. В таком случае стоит обратиться к специалисту для дальнейшей диагностики.
