Как правильно установить и подключить встраиваемую духовку

Установка встраиваемой духовки — важный этап обустройства кухни, требующий знаний о монтаже. В статье рассмотрим виды духовых шкафов, рекомендации по подготовке места и процесс установки газовой и электрической печи. Также обсудим меры безопасности, включая установку устройства защитного отключения, и предоставим пошаговую инструкцию по подключению и проверке работы духового шкафа. Эта информация поможет избежать распространенных ошибок и обеспечить надежную эксплуатацию техники.

Разновидности духовых шкафов

По способу размещения духовые шкафы делятся на встраиваемые и отдельно стоящие. Для установки встраиваемых моделей потребуется специальная ниша.

В зависимости от типа нагрева духовые печи бывают газовыми и электрическими. Газовые модели обычно имеют более доступную цену. Однако к их недостаткам можно отнести неравномерное распределение тепла, что может привести к подгоранию пищи, а также риск утечки газа. Тем не менее, современные устройства часто оснащены системой газового контроля, которая предотвращает аварийные ситуации. Электрические духовые шкафы предлагают множество режимов нагрева и выпечки, а также двойную защиту от перегрева и возгорания. Их минусом является высокая стоимость и сложности в использовании в домах с частыми перебоями в электроснабжении.

По способу установки духовые печи делятся на зависимые и независимые. Зависимые модели устанавливаются вместе с варочной панелью и имеют общий выключатель, что делает их частью единого кухонного гарнитура. Независимые устройства могут быть размещены в любом удобном для пользователя месте, так как они не зависят от варочной поверхности и имеют отдельную панель управления.

Кроме того, духовые печи различаются по размерам (вместительные, средние, компактные, мини-духовки), способам очистки камеры (гидролизный, каталитический, пиролитический) и наличию дополнительных функций, таких как гриль, вертел, таймер, обдув холодным воздухом и другие.

Эксперты рекомендуют перед установкой встраиваемой духовки тщательно ознакомиться с инструкцией производителя. Важно выбрать подходящее место, учитывая вентиляцию и доступ к электросети. При установке необходимо убедиться, что шкаф, в который будет встраиваться духовка, соответствует размерам устройства. Специалисты подчеркивают, что правильное подключение к электросети — это залог безопасности. Рекомендуется использовать отдельную линию с автоматическим выключателем. Также стоит обратить внимание на уровень устройства, чтобы избежать перекосов, что может повлиять на его работу. Завершив установку, эксперты советуют провести тестирование, чтобы убедиться в правильности подключения и отсутствии посторонних шумов.

ЭЛЕКТРИЧЕСКИЙ ДУХОВОЙ ШКАФ. Установка своими руками. Встроенная духовка.

Как обустроить место под духовой шкаф

Классический вариант установки духового шкафа на кухне — под варочной панелью. Но в настоящее время все чаще уходят от этого, основываясь на эргономичной расстановке мебели и простоте применения техники. Так, если печь установить выше столешницы, будет удобнее контролировать процесс приготовления.

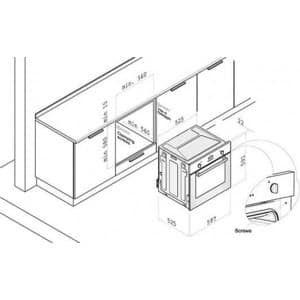

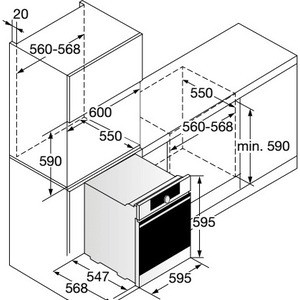

Перед покупкой встраиваемой техники для нее готовят нишу. Ее размеры должны соответствовать габаритам печи. Даже небольшие неточности могут привести к повреждению электронных частей устройства и неправильному тепловому распределению. Стены ниши должны располагаться перпендикулярно дну и потолку, без перекосов.

Справка. Для хорошей вентиляции, чтобы мебель не перегрелась и не загорелась, между духовым шкафом и нишей обязательно оставляют зазоры (9 см снизу, 5 см сверху, 4 см по бокам).

Чтобы техника служила долго и без сбоев, необходимо правильно подготовить место монтажа. Перед установкой изучают техническую документацию с основными рекомендациями. Подбирая место, учитывают, что рядом с печью ставят мебель, выдерживающую повышение температуру до 50°С. Устройство нельзя размещать рядом с легковоспламеняющимися и горючими материалами (шторами, тряпками, маслом и проч.), рядом с холодильником и морозильной камерой. Ее монтируют подальше от воды. Установку электрической духовки осуществляют рядом с заземленной силовой розеткой, которая расположена не ниже 10 см от пола.

Возможно несколько вариантов размещения техники:

1. Под столешницей в тумбе, при этом сверху необязательно устанавливать варочную панель. Чаще всего такое размещение используют в небольших помещениях с небольшой рабочей поверхностью.

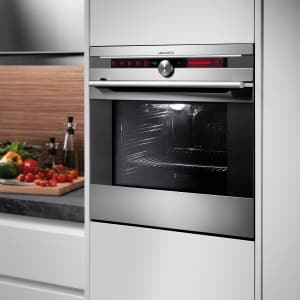

2. В шкафу-колонне — этот вариант подходит для просторной кухни. Такое размещение упрощает процесс готовки, за техникой удобнее ухаживать, горячие поверхности отдалены от маленьких детей.
3. В высокой тумбе, которая расположена на краю кухонного гарнитура. На поверхность тумбы устанавливают другую бытовую технику (микроволновую печь, электрочайник и т. д.) или кухонную утварь. Оптимальный вариант для средних помещений.
4. На острове в просторной кухне, где расположена рабочая зона. Такая установка подходит для семей, где нет маленьких детей и редко готовят.
5. В углу, где чаще всего располагают раковину. В случае ее переноса пространство подойдет для духовки, которую устанавливают на удобном уровне. При этом учитывают, чтобы дверцы свободно открывались.

Нишу, в которой будет располагаться устройство, вытягивают со своего места. В задней стенке дрелью просверливают отверстия для кабеля или шланга подачи газа. Затем тумбу ставят на место и приступают к монтажу техники.

Интересные факты

Вот несколько интересных фактов о правильной установке и подключении встраиваемой духовки:

1. Правильная вентиляция: Встраиваемые духовки требуют хорошей вентиляции для предотвращения перегрева и обеспечения эффективной работы. Некоторые модели имеют специальные вентиляционные отверстия, которые необходимо оставлять открытыми, чтобы обеспечить приток воздуха. Неправильная установка может привести к перегреву и снижению срока службы устройства.

2. Электрическое подключение: При подключении электрической встраиваемой духовки важно учитывать мощность устройства и соответствие проводки. Большинство современных духовок требуют отдельной линии с защитным автоматом, чтобы избежать перегрузки сети. Неправильное подключение может привести к короткому замыканию или даже пожару.

3. Уровень установки: Установка духовки на уровне глаз не только удобна, но и безопасна. Это позволяет избежать необходимости наклоняться или тянуться, что снижает риск травм. Кроме того, правильная высота установки обеспечивает более равномерное распределение тепла и улучшает результаты приготовления пищи.

Модуль под встраиваемую духовку!

Схема установки газовой печи

Если духовой шкаф является зависимым, то есть поставляется в комплекте с варочной панелью и общей панелью управления, его устанавливают одновременно с плитой под ней. Независимый духовой шкаф можно разместить в любом удобном месте, главное условие – его расположение должно быть близко к газовому крану.

При монтаже и подключении важно следовать установленному порядку действий, использовать соответствующие материалы и строго придерживаться инструкции. По завершении установки необходимо проверить герметичность всех соединений. Часто при самостоятельной установке духового шкафа используют тройник для газовой трубы, к которой уже подключена варочная панель. Такой подход нарушает правила установки газового оборудования и может привести к штрафам. Духовой шкаф и варочную панель следует подключать отдельно, подводя к каждому устройству свою трубу.

Внимание! Разводку газовой трубы должны выполнять только специалисты газовой службы.

Перед установкой духового шкафа необходимо ознакомиться с инструкцией по эксплуатации. Для подключения к газовой магистрали используют гибкий шланг или металлическую трубу. Второй вариант подходит, если техника расположена рядом с магистралью. Шланг должен быть цельным и длиной не более 1,5 м. При установке его нельзя перегибать или натягивать.

Разберем процесс установки духового шкафа:

1. В первую очередь проверяют комплектацию устройства и отсутствие механических повреждений.
2. Затем один конец шланга подключают к газопроводу, предварительно вставив диэлектрическую вставку в кран.
3. Другой конец шланга присоединяют к бытовому прибору, накручивая гайку на резьбу. Для обеспечения герметичности устанавливают специальную прокладку, смазанную солидолом.
4. Далее проверяют герметичность соединений с помощью мыльного раствора, нанося его на стыки и открывая кран. Если пузырей не образуется, значит, все сделано правильно.
5. Если духовой шкаф имеет электрический поджиг, его дополнительно подключают к электросети. Для этого используют отдельную линию с заземлением.
6. После подключения духовой шкаф фиксируют в мебельной нише, используя крепления из комплекта. Если в комплекте есть установочные планки, их крепят внутри короба.
7. Затем проверяют работу устройства, включив его согласно инструкции. Если все функционирует корректно, установка завершена.

После завершения установки и подключения герметичность должен проверить специалист газовой службы. Он сделает запись о дате визита, серийном номере оборудования и типе соединения. До его проверки не рекомендуется использовать технику.

Установка электрической печи

Как установить электрический встраиваемый духовой шкаф? Он монтируется проще, чем газовое устройство, но также требует определенных знаний. Схема встройки практически одинакова для различных моделей.

Справка. Небольшие приборы шириной 45 см требуют особых условий установки, их нельзя встраивать под варочной панелью.

Устройство располагают либо под столешницей, либо выше уровня стола в подготовленной нише. При этом не забывают оставить зазоры (их рекомендуемые размеры прописаны в инструкции по эксплуатации). Перед всматриванием технику выставляют по уровню. Неточности приводят к нарушению ее работы. Затем печь следует закрепить к стенкам установочного пенала.

Основная сложность при монтаже заключается в подключении техники к электрической сети. Ее присоединяют к одной, двум или трем фазам. Когда сеть имеет напряжение 220 В, рекомендуют использовать первый вариант. Многие духовки рассчитаны на высокое энергопотребление, но не вся проводка выдерживает такую нагрузку. Поэтому часто прокладывают дополнительную линию, которую подключают к силовому щитку, устанавливают отдельный автомат.

Сечение провода должно соответствовать мощности встраиваемой техники — от 2,5 до 4 кв. мм. Так, например, для подключения духового шкафа, оснащенного парогенератором, используют провод с сечением не меньше 4 кв. мм.

Для безопасной эксплуатации печи обязательно предусматривается заземление. В многоквартирном доме жилу заземляют на шину общего щитка. В частном доме с надежной проводкой допускают подключение и сборку духовых печек с использованием розеток. Вилку вставляют самостоятельно. Она должна иметь заземляющую пластину. Розетку подбирают исходя из технических характеристик бытового прибора. Ее устанавливают не ниже 10 см от пола. Она не должна крепиться за задней стенкой ниши, а только в стороне. Расстояние от электрической духовки до розетки должно быть таким, чтобы шнур оставался в запасе. Вилка должна легко из нее извлекаться.

УСТАНОВКА ДУХОВОГО ШКАФА (за 4 мин) Легко и Просто

Монтаж устройства защитного отключения

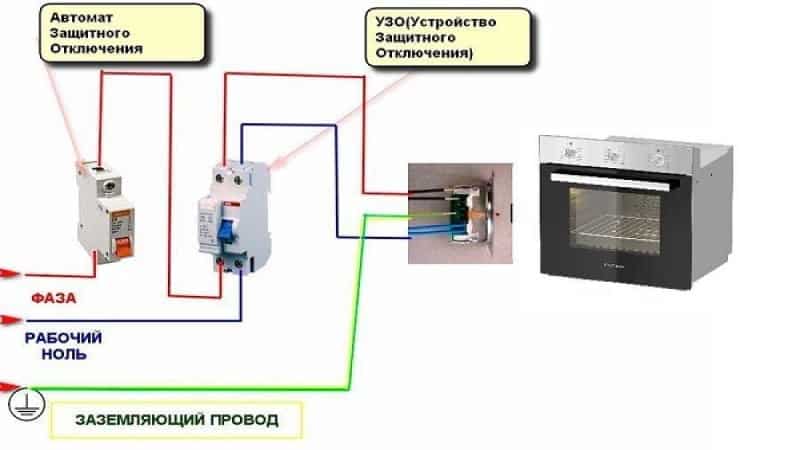

На линии подключения духового шкафа, помимо защитного автомата, рекомендуется устанавливать устройство защитного отключения (УЗО). Доверить эту работу лучше квалифицированному специалисту.

Защитный автомат служит для охраны проводки от перегрева и коротких замыканий, в то время как УЗО защищает пользователя. В случае пробоя изоляции на землю или при контакте с фазным проводом, устройство отключит электропитание. Мощность автомата рассчитывается с учетом силы тока, потребляемого техникой. Если к духовой печи подключается варочная панель, автомат подбирается исходя из общей мощности всех устройств. Параметры УЗО должны превышать номинал автомата на один шаг. Например, если установлен автомат на 25 А, то УЗО выбирается на 32 А. Что касается тока отсечки, то если к линии подключен только один прибор, выбирается значение 10 мА. Для установки подходят классы А и В. Класс АС не рекомендуется, так как он не обеспечивает необходимую степень безопасности.

Совет: Для долговечной и безопасной работы духового шкафа используйте провода с большим сечением, защитный автомат и УЗО.

Особенности установки духовки

Самостоятельная установка духовки требует практических и теоретических знаний. Неправильный монтаж может привести к замыканию и пожару. Поэтому очень важно соблюдать все правила и требования, по необходимости воспользоваться помощью квалифицированных специалистов.

Встраивание как электрического, так и газового духового шкафа начинают с подготовки места и ниши. Чтобы техника преждевременно не сломалась, тумба должна быть без перекосов, подходить по размеру, учитывать необходимые зазоры. Материал, из которого она изготовлена, должен выдерживать высокие температуры.

Особое внимание уделяют проводке. Подбирают провод соответствующей мощности. Устанавливают автомат защиты и УЗО, розетку с заземлением. Выбирают вилку, которая способна выдержать нагрузки духового шкафа и хорошо входит в розетку.

Подключение устройства и проверка работы

Духовой шкаф можно подключить к электросети двумя способами: с использованием вилки и розетки или через клеммную колодку. В случае выбора первого варианта, необходимо правильно подобрать вилку и розетку в зависимости от максимального тока. Для моделей мощностью до 3,5 кВт они должны быть рассчитаны на 15 А, а для устройств до 5 кВт — на 32 А. Рекомендуется использовать трехконтактные вилки и розетки с заземлением. Желто-зеленую жилу соединительного кабеля подключают к заземляющей пластине вилки, а два остальных провода присоединяют к клеммам, надежно зажимая контакты.

Для подключения прибора необходимо провести провод к отверстию на задней стенке ниши и присоединить его к духовому шкафу. Информация о назначении клемм и схеме подключения содержится в технической документации устройства. Сначала откручивается защитная панель на задней стороне и подводится провод ПВС 3*6. Фазную жилу (серого или коричневого цвета) подключают к клемме с буквой «L», нулевую жилу (синюю) — к клемме с буквой «N», а жилу заземления (желто-зеленую) — под винт с символом «заземление». После этого фиксируется проволочный зажим, и устройство устанавливается на место.

Если кабель подключается напрямую от распределительной коробки, схема подключения остается такой же, как и при использовании вилки с розеткой, с соблюдением цветовой маркировки.

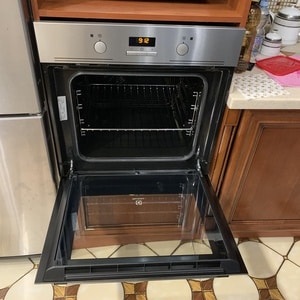

После завершения монтажа необходимо проверить работоспособность устройства. Сначала включают автомат и вставляют вилку в розетку, затем следуют инструкциям для включения и проверяют функционирование, запуская печь на полную мощность.

Справка. Если при первом запуске из духовки появляется дым, это свидетельствует о сгорании заводской смазки.

Заключение

Перед самостоятельным монтажом и подключением духового шкафа изучают инструкцию, предоставленную производителем техники. Установку выполняют, придерживаясь всех рекомендаций. Если техника будет повреждена во время этого процесса, гарантия с нее снимается. Поэтому если вы не уверены в своих силах, доверьте это профессионалам.

Советы по уходу и эксплуатации встраиваемой духовки

Правильный уход за встраиваемой духовкой не только продлевает срок её службы, но и обеспечивает безопасное и эффективное использование. Вот несколько рекомендаций, которые помогут вам поддерживать вашу духовку в идеальном состоянии.

Регулярная чистка

Чистка духовки должна стать регулярной практикой. Накопление жира и остатков пищи может привести к неприятным запахам и даже к поломкам. Рекомендуется проводить чистку после каждого использования, особенно если вы готовили что-то с высоким содержанием жира. Для этого используйте мягкие моющие средства и неабразивные губки, чтобы не повредить поверхность.

Использование защитных средств

Для защиты внутренней поверхности духовки от загрязнений можно использовать специальные поддоны или фольгу. Они помогут предотвратить прилипание пищи и упростят процесс чистки. Однако будьте осторожны с использованием фольги, так как она не должна закрывать вентиляционные отверстия, чтобы не нарушить циркуляцию воздуха.

Проверка уплотнителей

Уплотнители дверцы духовки играют важную роль в удержании тепла внутри. Регулярно проверяйте их состояние: они не должны быть повреждены или изношены. Если вы заметили трещины или другие повреждения, замените уплотнители, чтобы избежать потерь тепла и повышения энергозатрат.

Правильная эксплуатация

Следуйте инструкциям производителя по эксплуатации духовки. Не перегружайте её, так как это может привести к неравномерному прогреву и ухудшению качества выпечки. Также избегайте резких температурных перепадов, так как это может повредить внутренние элементы устройства.

Профилактическое обслуживание

Регулярно проводите профилактическое обслуживание вашей духовки. Это может включать проверку электрических соединений, состояния проводки и вентиляционных систем. Если вы заметили какие-либо неисправности, лучше обратиться к специалисту для диагностики и ремонта.

Использование правильной посуды

Выбирайте посуду, подходящую для использования в духовке. Это могут быть жаропрочные формы, кастрюли и противни, которые выдерживают высокие температуры. Избегайте использования пластиковых контейнеров, которые могут расплавиться или выделять вредные вещества при нагревании.

Соблюдение температурного режима

Следите за температурным режимом, указанным в рецептах. Перегрев духовки может привести к сгоранию пищи, а недостаточный нагрев — к недопечённости. Используйте термометр для духовки, чтобы убедиться, что температура соответствует заданной.

Соблюдение этих простых советов поможет вам не только поддерживать встраиваемую духовку в чистоте и порядке, но и значительно улучшить качество приготовления пищи, а также продлить срок службы устройства.

Вопрос-ответ

Какие инструменты понадобятся для установки встраиваемой духовки?

Для установки встраиваемой духовки вам понадобятся следующие инструменты: отвертка (обычно крестовая), уровень, рулетка, а также, возможно, плоскогубцы и дрель, если потребуется сделать дополнительные отверстия для крепления. Также стоит подготовить защитные перчатки для безопасности.

Как правильно подключить встраиваемую духовку к электросети?

Подключение встраиваемой духовки к электросети должно выполняться в соответствии с инструкцией производителя. Обычно это включает в себя подключение к отдельной электрической линии с соответствующей защитой. Убедитесь, что напряжение соответствует требованиям устройства, и используйте качественные соединения, чтобы избежать короткого замыкания.

Что делать, если встраиваемая духовка не включается после установки?

Если духовка не включается, сначала проверьте, правильно ли она подключена к электросети и есть ли питание. Убедитесь, что предохранитель не сработал. Также проверьте, правильно ли установлены все соединения. Если проблема не решается, обратитесь к специалисту или в сервисный центр для диагностики.

Советы

СОВЕТ №1

Перед установкой встраиваемой духовки внимательно изучите инструкцию производителя. Убедитесь, что у вас есть все необходимые инструменты и материалы, а также проверьте размеры ниши, чтобы духовка идеально вписалась в кухонный гарнитур.

СОВЕТ №2

Обратите внимание на электропроводку. Убедитесь, что проводка соответствует требованиям по мощности вашей духовки, и при необходимости замените старые провода на новые. Лучше всего доверить подключение электрики профессионалу, чтобы избежать короткого замыкания или перегрева.

СОВЕТ №3

При установке духовки используйте уровень, чтобы убедиться, что она стоит ровно. Неровная установка может привести к неправильной работе устройства и ухудшению качества приготовления пищи.

СОВЕТ №4

Не забывайте о вентиляции. Убедитесь, что вокруг духовки есть достаточное пространство для циркуляции воздуха, чтобы предотвратить перегрев и обеспечить эффективную работу устройства. Если необходимо, установите дополнительные вентиляционные решетки.
