Подключение варочной панели и духового шкафа к электросети — ключевой этап установки кухонной техники, требующий внимательности и соблюдения правил безопасности. Неправильное подключение может привести к поломке оборудования и серьезным последствиям, таким как короткое замыкание или пожар. В этой статье мы рассмотрим процесс подключения, предоставим пошаговую инструкцию и полезные советы для безопасной установки кухонной техники.
О подключении духовки и варочной панели к электричеству
Подключение домашних электроприборов к электросети требует внимательного подхода. Основные рекомендации:
- Для подключения следует использовать специальные розетки с заземлением. Если такие отсутствуют, необходимо проложить отдельный кабель, который будет подключен к общей сети.
- Для розеток, которые будут использоваться с высокомощными приборами, устанавливают отдельный автомат защиты. Он размещается перед электросчетчиком. Оптимальным решением является установка отдельного щитка, который будет защищать от перегрузок.
- Если духовка и варочная панель потребляют значительное количество электроэнергии, их следует подключать к отдельным проводам. Рекомендуется использовать одинаковые кабели и розетки.
При выборе кабеля для проводки и розеток учитываются технические характеристики бытовой техники. Рекомендуется применять медный провод с сечением не менее 6 мм². Он должен быть негорючим и влагостойким, а также иметь двойную изоляцию. Подходит кабель марки ВВГнг. Если мощность устройств не превышает 3,5 кВт, можно использовать обычный трехжильный кабель. При прокладке проводки на этапе ремонта стены штробят. Если ремонт завершен, провода укладывают вдоль стен, закрывая их пластиковыми каналами.
Совет. Для однофазной проводки лучше использовать трехжильный провод, для двухфазной — четырехжильный, для трехфазной — пятижильный.
Далее выбирается розетка. Для варочной панели она должна быть силовой, способной выдерживать ток до 25 А. В зависимости от способа установки, розетки бывают внешними и внутренними. Первые монтируются на стену открытым способом, что делает их более удобными в использовании. Вторые устанавливаются в подрозетники, их применяют в кирпичных домах и помещениях, отделанных гипсокартоном.
В зависимости от назначения и конструкции розетки бывают:
- для однофазных сетей — 220 В;
- для трехфазных сетей — 380 В;
- с отдельным контактом для заземления и без него;
- с фиксаторами, которые удерживают соединение с вилкой (кнопочные, резьбовые, с накидной гайкой);
- с интегрированными устройствами (реле времени отключения, УЗО);
- со шторками для закрытия входных отверстий.
Может быть полезно:
Правила установки индукционной варочной панели
Как установить газовую варочную панель
Как самостоятельно подключить газовую варочную панель
При покупке розетки важно учитывать максимальную силу тока. Для духовки мощностью до 3–3,5 кВт достаточно тока в 16–25 А, для плиты мощностью до 7 кВт — не менее 32 А, для более мощных устройств — 63 А. Штыри контактов в таком оборудовании изготавливаются толще обычных, а для изолятора используется более тугоплавкий материал.
При выборе также важно учитывать количество рабочих фаз. Для подключения на 220 В используются розетки и вилки с 3 контактными группами, для 380 В — с 5. Необходимо учитывать степень защиты, обозначаемую кодом IPXX, где XX — цифровые показатели. Первая цифра указывает на защиту корпуса от твердых предметов, вторая — от воды. Чем выше цифры, тем лучше защита. Например, 00 означает отсутствие защиты, контакты открыты. IP68 — максимальная защита, при которой жидкость и пыль не попадут внутрь корпуса.
Справка. Для кухонных устройств минимальная степень защиты должна быть IP24. Это означает, что в корпус не попадут брызги воды и предметы размером больше 12 мм.
Розетки устанавливаются рядом с бытовыми приборами, в удобном для доступа месте. Поверхность для монтажа должна быть негорючей. Место выбирается так, чтобы розетка была защищена от влаги. Для подключения кабеля к розетке жилу освобождают от изоляции на 0,5 см, подводят под прижим и фиксируют винтом, либо зачищают провод на 1,5 см и оборачивают его вокруг винта, затем прижимают. Второй способ считается более надежным, так как площадь контакта больше, что обеспечивает лучший контакт. Если жила состоит из нескольких тонких проволок, ее обрабатывают с помощью паяльника оловянным припоем или обжимают латунными трубками.
При выборе кабеля и розетки для духового шкафа и варочной панели учитывается общая мощность всех электрических приборов (холодильника, микроволновой печи, посудомоечной машины и др.), которые будут подключены к силовой цепи.
Читайте также:
При подключении варочной панели и духовки к электричеству важно учитывать несколько ключевых аспектов. Эксперты рекомендуют начинать с выбора подходящего кабеля, который должен соответствовать мощности приборов. Обычно для этого используют медные провода сечением не менее 2,5 мм². Также необходимо установить отдельный автоматический выключатель для каждого устройства, чтобы избежать перегрузок и обеспечить безопасность.
Перед началом работ следует отключить электричество в доме и проверить наличие заземления. Специалисты подчеркивают, что правильное заземление не только защищает от поражения электрическим током, но и продлевает срок службы техники. При подключении важно следовать инструкции производителя и соблюдать последовательность подключения фаз. В случае сомнений лучше обратиться к квалифицированному электрику, чтобы избежать возможных ошибок и обеспечить надежную работу оборудования.
Как правильно подключить варочную панель и духовой шкаф к электросети
Согласно действующим строительным нормам и правилам (СНиП), варочную панель и духовой шкаф подключают радиальным методом. Это означает, что питание варочной поверхности проходит через отдельный кабель, который подсоединяют к щиту.
Важно! На этот кабель не устанавливают другие розетки и не подключают прочие электроприборы.

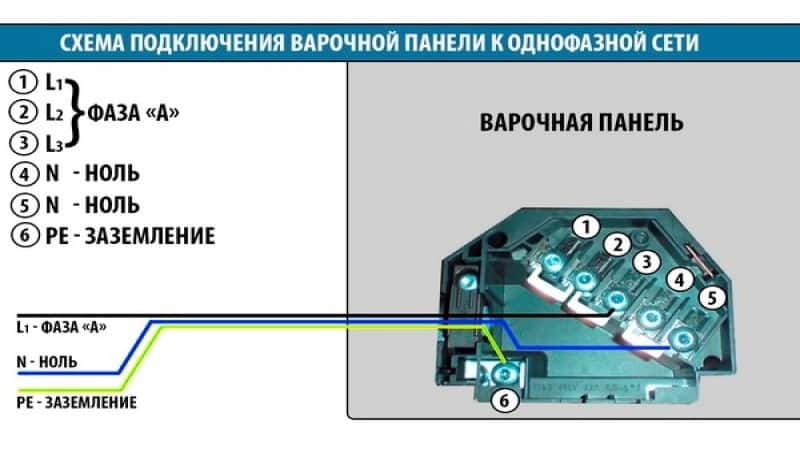

В квартирах схема подключения варочной поверхности и духовки предусматривает использование одной фазы в 220 В. В частных домах рациональнее монтировать трехфазную систему: она равномерно распределит нагрузку на 3 фазы, если будут работать все конфорки.
Некоторые рекомендуют устанавливать двухфазную схему, ноль и заземление, чтобы безопасно и равномерно распределять нагрузку.
Обычно в квартирах уже есть отдельный кабель и розетка, чтобы подключиться к сети, под нее покупают специальную вилку. Если нет, их монтируют своими руками или с помощью специалиста.
Перед самостоятельным подключением варочной панели и духового шкафа к электросети изучают инструкцию по эксплуатации. В ней указано, под каким напряжением будет работать бытовая техника и как ее подсоединять. Варочную панель подключают к сети 220 В и 380 В, а духовой шкаф — только на 220 В. Обычно на заводе клеммы для кабеля питания монтируют с перемычками, они реализуют схему для включения на 220 В.
После этого в электрощиток устанавливают отдельный автомат защиты сети (АЗС) и прокладывают кабель. Сила тока АЗС и способ подключения зависят от нагрузки. Если мощность электроприборов выше 5 кВт, она будет равна 25 А, а сечение кабеля — не меньше 2,5 мм². Для более мощной техники — 36 А или 40 А, сечение — 6 мм².
Затем устанавливают розетку и присоединяют вилку к кабелю. Некоторые подключают панель и шкаф через клеммные колодки, которые закреплены на стене, не используя вилку и розетку. У этого способа есть недостатки. Так, если требуется заменить варочную панель, приходится все отсоединять в клеммной коробке, а затем снова подключать. Процедуру быстрее и проще осуществить при использовании вилки и розетки.
Когда вход питания на клеммной коробке бытовой техники настроен на напряжение 220 В, а в сети 380 В, его переделывают. Для этого отверткой ослабляют болты зажимов клемм, затем вытаскивают перемычки. В результате получается 5 мест для подключения.
Средства для мытья и чистки стеклянной варочной панели
Что делать с трещиной на варочной панели
Обычно в схемах, указанных в технической документации, используют такие обозначения:
-
Читайте также:
- 1L, 2L, 3L — фазы;
- N — нулевой проводник;
- знак «земля» — заземление.
В некоторых моделях устанавливают разноцветные провода, а не клеммные коробки, и соединяют их между собой. Важно знать, что желтый провод с зеленой полоской означает заземление, синий или голубой — ноль, другие цвета — фазы.
Варочную панель к радикальному кабелю подключают через клеммную коробку или розетку. Различий в схемах и способах подсоединения отдельно стоящих плит и встраиваемой техники нет.
Плита к розетке или настенной коробке должна подключаться с помощью кабеля питания. Если он не входит в комплект, его покупают самостоятельно, учитывая показатели сечения и количество жил. К нему присоединяют специальную вилку. После того как шнур подключен к розетке, запускают устройство и проверяют его работоспособность.
| Параметр | Варочная панель | Духовка |
|---|---|---|
| Номинальное напряжение (В) | 220-230 | 220-230 |
| Номинальная мощность (кВт) | 3-7 (зависит от модели) | 2-3 (зависит от модели) |
| Тип подключения | Трехфазное или однофазное (зависит от модели и проводки) | Трехфазное или однофазное (зависит от модели и проводки) |
| Требуемый ток (А) | 16-32 (зависит от мощности) | 10-16 (зависит от мощности) |
| Сечение провода (мм²) | 4-6 (для 32А), 2.5-4 (для 16А) | 2.5-4 (для 16А), 1.5-2.5 (для 10А) |
| Автоматический выключатель (А) | 16-32 | 10-16 |
| Заземление | Обязательно | Обязательно |
| Розетка/Клеммная колодка | В зависимости от модели, может быть розетка или клеммная колодка | В зависимости от модели, может быть розетка или клеммная колодка |
| Подключение специалистом | Рекомендуется | Рекомендуется |
Интересные факты
Вот несколько интересных фактов о подключении варочной панели и духовки к электричеству:
-
Разные мощности: Варочные панели и духовые шкафы могут иметь значительно разные требования к мощности. Например, электрическая варочная панель может потреблять от 3 до 7 кВт, в то время как духовой шкаф — от 2 до 4 кВт. Это означает, что важно правильно рассчитать общую нагрузку на электрическую сеть, чтобы избежать перегрузок и обеспечить безопасную работу обоих приборов.
-
Отдельные линии: Рекомендуется подключать варочную панель и духовой шкаф на отдельные электрические линии. Это не только снизит риск перегрузки, но и обеспечит более стабильную работу каждого устройства. В случае неисправности одного из приборов, другой продолжит функционировать без перебоев.
-
Заземление и защита: Правильное подключение включает в себя обязательное заземление и использование автоматических выключателей. Это не только обеспечивает безопасность, предотвращая поражение электрическим током, но и защищает устройства от перепадов напряжения, что может продлить срок их службы.
Заключение
Подключение бытовой техники становится значительно проще, если в помещении уже установлены отдельные кабели и специализированные розетки. В противном случае их необходимо установить. Лучше всего поручить эту задачу квалифицированным специалистам, так как она требует определенных знаний и умений. Профессионалы выполнят работу быстро и качественно, а также гарантируют безопасность в процессе использования оборудования.
Проверка безопасности подключения и тестирование оборудования
Перед тем как подключить варочную панель и духовку к электричеству, необходимо убедиться в безопасности всего оборудования и правильности его установки. Это важный этап, который поможет избежать возможных проблем в будущем и обеспечит безопасное использование техники.
Первым шагом является проверка электрической сети. Убедитесь, что проводка в вашем доме соответствует требованиям и может выдерживать нагрузку, которую создадут варочная панель и духовка. Для этого рекомендуется обратиться к квалифицированному электрику, который сможет оценить состояние проводки и, при необходимости, произвести замену или модернизацию.
Следующий этап — это проверка технических характеристик варочной панели и духовки. Ознакомьтесь с инструкцией по эксплуатации, где указаны параметры подключения, такие как напряжение, мощность и тип подключения (однофазное или трехфазное). Убедитесь, что ваши устройства соответствуют электрической сети вашего дома.
-
Читайте также:
После этого необходимо проверить наличие заземления. Правильное заземление является обязательным условием для безопасной эксплуатации электрических приборов. Убедитесь, что заземляющий провод подключен к соответствующему контакту и что система заземления в вашем доме исправна.
Перед подключением оборудования проверьте состояние кабелей и вилок. Они не должны иметь повреждений, трещин или изломов. Если вы заметили какие-либо дефекты, замените поврежденные элементы на новые. Также убедитесь, что используемые провода соответствуют требованиям по сечению и материалу для подключения вашей техники.
После завершения всех проверок можно приступать к подключению варочной панели и духовки. Следует использовать качественные соединительные элементы, такие как клеммные колодки и изоленты, чтобы избежать короткого замыкания и перегрева проводов. Все соединения должны быть надежными и защищенными от внешних воздействий.
После подключения оборудования необходимо провести тестирование. Включите варочную панель и духовку поочередно, проверяя их работу. Обратите внимание на наличие посторонних запахов, искр или шумов. Если вы заметили что-то необычное, немедленно отключите устройство от сети и проверьте все соединения.
Также рекомендуется протестировать работу всех функций варочной панели и духовки, включая различные режимы нагрева и таймеры. Убедитесь, что все элементы управления функционируют корректно и что температура нагрева соответствует заявленным характеристикам.
В заключение, безопасность подключения варочной панели и духовки к электричеству — это важный процесс, который требует внимательности и тщательности. Не пренебрегайте проверками и тестированием, чтобы обеспечить долгую и безопасную эксплуатацию вашей техники.
Вопрос-ответ
Какие инструменты и материалы понадобятся для подключения варочной панели и духовки?
Для подключения варочной панели и духовки вам понадобятся: отвертка, плоскогубцы, изолента, кабель соответствующего сечения (обычно 3-х или 5-ти жильный), клеммные колодки, а также мультиметр для проверки напряжения. Также рекомендуется иметь под рукой инструкцию к устройствам для уточнения требований к подключению.
Как правильно выбрать кабель для подключения кухонных приборов?
При выборе кабеля для подключения варочной панели и духовки следует учитывать мощность приборов. Обычно для таких устройств используется медный кабель сечением 2,5-4 мм². Для более мощных моделей может потребоваться кабель сечением 6 мм². Также важно учитывать длину кабеля и условия его прокладки, чтобы избежать перегрева и потерь напряжения.
Нужно ли вызывать электрика для подключения варочной панели и духовки?
Если у вас нет опыта работы с электричеством, рекомендуется вызвать квалифицированного электрика. Неправильное подключение может привести к короткому замыканию, пожару или выходу оборудования из строя. Профессионал обеспечит безопасное и корректное подключение, что особенно важно для мощных кухонных приборов.
Советы
СОВЕТ №1
Перед началом подключения варочной панели и духовки обязательно ознакомьтесь с инструкцией производителя. В ней содержатся важные рекомендации по подключению, а также информация о необходимых характеристиках электросети.
СОВЕТ №2
Убедитесь, что ваша электросеть соответствует требованиям по мощности для работы варочной панели и духовки. Проверьте, чтобы проводка была рассчитана на необходимую нагрузку, и используйте отдельные линии для каждого устройства, если это предусмотрено инструкцией.
СОВЕТ №3
При подключении используйте качественные соединительные элементы и кабели, которые соответствуют стандартам безопасности. Это поможет избежать перегрева и короткого замыкания, что может привести к пожару или выходу оборудования из строя.
СОВЕТ №4
Если вы не уверены в своих силах или не имеете опыта в электромонтаже, лучше обратиться к квалифицированному электрику. Неправильное подключение может привести к серьезным последствиям, поэтому безопасность должна быть на первом месте.
