Подключение варочной панели к электросети — ключевой этап установки кухонного оборудования, требующий внимательности и соблюдения правил безопасности. В этой статье мы рассмотрим процесс самостоятельного подключения варочной поверхности, предоставив пошаговое руководство с описаниями и схемами. Знание основных принципов подключения поможет избежать ошибок и обеспечит надежную работу устройства.
Что нужно знать о подключении варочной поверхности к электричеству
Перед тем как купить и самостоятельно подключить устройство к электросети, необходимо учесть следующие условия:
- наличие достаточной мощности в электросети квартиры — от 9 до 15 кВт;
- возможность подключения моделей с трехфазным распределением нагрузки;
- наличие отдельной линии от распределительного щита до кухни, а именно, к индивидуальной розетке для варочной панели;
- необходимость параллельного подключения других бытовых приборов, таких как посудомоечная машина или духовка;
- трехжильный (минимум) кабель с сечением 4 мм², обязательно медный;
- достаточное пространство для встраивания панели в столешницу кухонного гарнитура или в отдельный шкаф;
- возможность установки принудительной вентиляции над варочной поверхностью;
- отсутствие горючих материалов и отделочных деталей в месте установки панели.
Ассортимент бытовой техники, предлагаемый торговыми сетями, ориентирован на определенные индивидуальные условия. Опытный консультант в магазине поможет вам сделать правильный выбор.
Полезный совет. Перед походом в магазин составьте список условий. Укажите параметры вашей электросети, размеры мест для встраивания, расчетную эксплуатационную нагрузку и другие важные детали.
Подключение варочной панели может осуществляться различными способами, в зависимости от конструкции и заводской комплектации. В некоторых случаях потребуется приобрести дополнительные аксессуары и оборудование.
При покупке учитывайте наличие или отсутствие таких элементов, как:
- сетевой шнур ПВС с вилкой или без нее;
- розетка специальной конфигурации (если подключение трехфазное — обязательно);
- клеммная коробка с комплектом перемычек;
- набор обжимных гильз-наконечников НШВИ и изоляционные материалы;
- переходник или адаптер для индукционных плит;
- комплект крепежных деталей.
Если в комплекте отсутствуют важные компоненты, без которых подключение невозможно, их обычно приобретают в том же магазине. Вспомогательные аксессуары подбирают уже в процессе монтажа.
Особое внимание стоит уделить набору инструментов для монтажных и электротехнических работ:
- комплект отверток с изолированными ручками;
- индикаторный щуп или мультиметр;
- плоскогубцы и бокорезы;
- дрель с набором сверл и насадок;
- электролобзик с мелкозубчатой пилой;
- инструмент для зачистки кабеля и обжима наконечников (или электропаяльник с набором для лужения).
В процессе работ учитываются расположение розетки, место прокладки сетевого кабеля ПВС и защитные элементы. Часто возникает необходимость провести отдельную линию от распределительного щита, чтобы обеспечить рабочую нагрузку прибора. В большинстве случаев потребуется замена стеновой розетки.
Полезный совет. Если планируется подключение дополнительного электроприбора большой мощности к одной розетке, лучше установить двойную розетку, рассчитанную на высокую нагрузку. Также можно использовать клеммную коробку с барьерными колодками для двух- и трехфазного подключения.
Если ранее на кухне использовался газ, необходимо правильно заблокировать газовую магистраль. Демонтировать газопровод самостоятельно запрещено; нужно заранее подать заявку в газовую службу для «консервирования» квартирного участка сети.
Пригласите лицензированного газовика и в случае, если планируется подключение комбинированной панели «электричество – газ». Такие устройства также широко используются, но чаще всего в заведениях общественного питания.
Читайте также:
Подключение варочной панели к электросети требует особого внимания и соблюдения всех необходимых норм. Эксперты подчеркивают, что перед началом работ важно ознакомиться с инструкцией производителя, так как разные модели могут иметь свои особенности подключения. Необходимо убедиться в наличии подходящей электропроводки, способной выдерживать нагрузку устройства. Рекомендуется использовать отдельный автомат для защиты от перегрузок.
Специалисты также акцентируют внимание на необходимости заземления, что значительно повышает безопасность эксплуатации. При отсутствии опыта в электромонтажных работах лучше обратиться к квалифицированному электрику, чтобы избежать ошибок, которые могут привести к короткому замыканию или другим серьезным проблемам. Правильное подключение варочной панели не только обеспечивает ее эффективную работу, но и гарантирует безопасность пользователей.
Как самостоятельно подключить варочную панель к электросети: пошаговое руководство с описаниями и схемами
О том, как подключить варочную поверхность, избежав типичных ошибок и их последствий, должен знать каждый, берущийся за это ответственное дело.
Конструктивные особенности, присущие разным моделям, напрямую связаны с процессом монтажа и подключения. Ниже приведены наиболее характерные примеры и практические рекомендации.
| Параметр | Значение | Примечание |
|---|---|---|
| Тип подключения | 220 В / 380 В | Зависит от модели варочной панели и параметров электросети. |
| Номинальная мощность | От 2 кВт до 7 кВт и более | Указывается в паспорте варочной панели. Определяет необходимый ток и сечение кабеля. |
| Требуемый автомат защиты | 16 А, 25 А, 32 А и более | Выбор автомата зависит от номинальной мощности панели. |
| Сечение кабеля | От 2,5 мм² до 6 мм² и более | Зависит от номинального тока и длины кабеля. |
| Тип кабеля | Медный, многожильный, термостойкий | Обеспечивает безопасность и долговечность подключения. |
| Заземление | Обязательно | Обеспечивает безопасность пользователя. |
| Розетка | Силовая, соответствующая мощности панели | Должна выдерживать номинальный ток. |
| Установка | Профессиональная установка рекомендуется | Неправильное подключение может привести к поломке панели или пожару. |
Интересные факты
Вот несколько интересных фактов о подключении варочной панели к электросети:
-
Мощность и подключение: Варочные панели могут иметь различную мощность, и для их подключения требуется учитывать не только мощность самой панели, но и возможности электросети. Например, электрические панели мощностью более 3,5 кВт часто требуют отдельного подключения к сети с использованием трехфазного питания, что обеспечивает более стабильную работу и предотвращает перегрузки.
-
Типы подключения: Существует два основных типа подключения варочных панелей: однофазное и трехфазное. Однофазное подключение обычно используется для панелей с низкой мощностью, в то время как трехфазное подключение позволяет распределить нагрузку и улучшить эффективность работы более мощных моделей.
-
Безопасность и защита: При подключении варочной панели важно использовать автоматические выключатели и УЗО (устройства защитного отключения). Это не только защищает оборудование от перегрузок и коротких замыканий, но и обеспечивает безопасность пользователей, предотвращая риск электрического удара.
Подключение индукционной варочной панели
Вернемся к характеристикам допустимой мощности электроснабжения квартиры или частного дома. Индукционные варочные панели требуют значительно больших нагрузок по сравнению с обычными электрическими, поэтому для них необходимо не менее 9 кВт на отдельную линию.

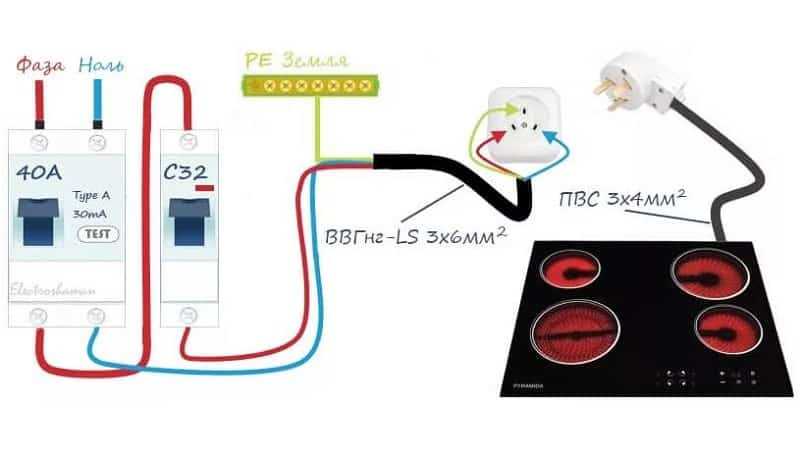

Если кабель от электрощита квартиры не соответствует требованиям, его следует заменить или проложить новый. Также обязательно устанавливается автомат с устройством защитного отключения (УЗО) с порогом терморасцепления (максимальной нагрузки) 25 А и чувствительностью не менее 10 мА.
Площадь жилы защитного заземления должна соответствовать сумме площадей жил фазного подключения. Это особенно важно для частных домов с самодельными шинами. Установка заземляющей системы регулируется правилами устройства электроустановок (ПУЭ, пп. 1.7.120 — 1.7.177).
В месте подключения панели необходимо установить настенную розетку соответствующей конфигурации и мощности. Розетка должна быть расположена так, чтобы обеспечить удобный доступ для экстренного отключения.
Производители предлагают различные способы подключения устройства. Рассмотрим варианты комплектации и действия для каждого случая:
-
Читайте также:
- В комплекте имеется отрезок кабеля ПВС с пропаянными концами. В этом случае пользователь может приобрести штепсельную вилку, соответствующую стеновой розетке, или использовать клеммную коробку с барьерными колодками.
- В наличии есть сетевой шнур с вилкой на конце. Пользователь может заменить стеновую розетку, поменять вилку шнура или подключить с помощью клеммной коробки.
- Изделие не комплектуется сетевым кабелем (это характерно для универсальных — двух- и трехфазных схем). Необходимо приобрести отрезок кабеля, подходящий по длине, мощности и количеству жил. Можно выбрать любой из перечисленных способов подключения.
Для защиты сетевого кабеля от повреждений необходимо обеспечить безопасный канал прокладки. Это подразумевает наличие готового места для встраивания панели, которую устанавливают в непосредственной близости.
При прокладке кабеля через стенки шкафов (перегородки) используют гильзы из отрезков ПВХ-трубы подходящего диаметра. Также важно защитить кабель от возможных механических повреждений. Для удобства рекомендуется предварительно снять прилегающие съемные элементы, такие как выдвижные ящики или полки шкафа.
Следующий шаг — подключение сетевого кабеля к контактной группе варочной панели. Крышку этого блока легко идентифицировать по соответствующим обозначениям на нижней части панели. Удалив крепежные винты, можно получить доступ к контактам.

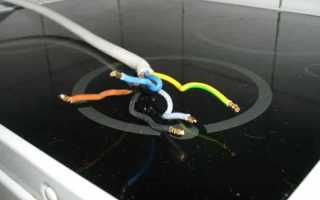

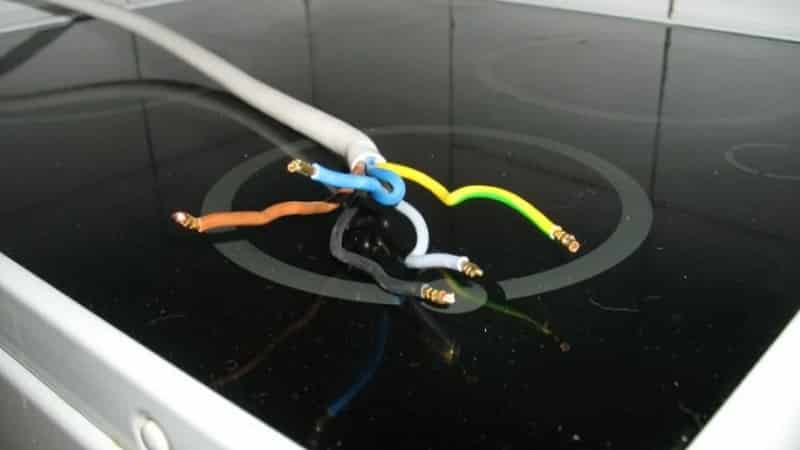

Подготовленные концы жил кабеля (пропаянные или с наконечниками НШВИ) подключаются в соответствии со схемой, которая обязательно указана рядом на корпусе или крышке.
Принцип подключения строго стандартизирован. Клеммы с обозначениями «2» и «3» — это фазные, и они соответствуют белому или коричневому цветам изоляции кабельных жил. Проще говоря, любой цвет, кроме синего, желтого или желто-зеленого, относится к фазным или силовым линиям. Если подключение осуществляется на одну фазу, между клеммами «2» и «3» устанавливается перемычка, которая идет в комплекте с изделием.
Клемма с номером «4» или латинской буквой «N» предназначена для нулевой или нейтральной линии электропитания. К ней подключается жила с синей (голубой) изоляцией.
И, наконец, заземляющий провод (обычно желто-зеленый) подключается к контакту с изображением горизонтальных рисок, сужающихся к низу. Так маркируются клеммы заземления.
Закрывают и фиксируют крышку контактной группы. Устанавливают варочную поверхность в предназначенное для нее место. Если вилка штепсельного разъема отсутствует, ее подключение выполняется в том же порядке и по тем же правилам, что и описано выше. При использовании клеммной коробки процесс повторяется точно так же.
После завершения подключения необходимо провести пробный запуск панели. Важно ознакомиться с правилами эксплуатации, изложенными в инструкции от производителя.
-
Читайте также:
Подключение индукционной варочной панели к трехфазной сети
Наличие трехфазной электрической сети позволяет пользователю забыть о таких проблемах, как перегрузки и связанные с ними ограничения. Коммутация нагревательных элементов варочной поверхности позволяет распределить нагрузку на два или даже три сегмента.
Каждый из таких сегментов питается отдельной фазовой линией независимо от других. Такую схему для агрегата мощностью 7,5 кВт представляют как три по 2,5 кВт, что вполне приемлемо с точки зрения оптимальной нагрузки. Это, правда, не отражается на оплате за потребленную электроэнергию.
Тем не менее, выгода от таких возможностей очевидна. По крайней мере, затратная часть при подключении прибора к трехфазной сети практически не отличается от расходов на обычную с напряжением 220 вольт.
Немногим отличается и схема присоединения. Внимание сосредотачивается на означенных выше фазных клеммах с номерами «2» и «3». Некоторые модели предусматривают полный трехфазный (звездно-симметричный) цикл подключения, и тогда прибавляется третья клемма с номером «1».
Эти клеммы в данном случае не закорачиваются перемычками — их, наоборот, удаляют в случае установки при заводской сборке. К каждой из них раздельно подключается один из двух (трех) фазных проводов.
Остальные проводники (нейтральный и заземляющий) подключают аналогично варианту с однофазной сетью: синий провод — к нулевой шине, а желто-зеленый — к контакту заземления. Остается добавить, что заземляющая клемма в некоторых моделях представляет собой приваренный к корпусу винт с гайкой и шайбой для надежной затяжки контакта.
Заключение
Подключение варочной поверхности своими руками доступно даже тем, кто не имеет большого опыта в домашних делах. Это не только позволяет сэкономить деньги, но и дает возможность выполнить работу так, как вам нужно. Кроме того, приобретенные навыки помогут вам быстро и эффективно справляться с любыми непредвиденными ситуациями.
Безопасность при подключении варочной панели
Подключение варочной панели к электросети требует особого внимания к вопросам безопасности. Прежде всего, необходимо убедиться, что электропроводка в вашем доме соответствует требованиям и способна выдержать нагрузку, которую будет создавать варочная панель. Рекомендуется обратиться к квалифицированному электрику для оценки состояния проводки и выбора подходящего сечения кабеля.
-
Читайте также:
Перед началом работ обязательно отключите электричество в щитке. Это можно сделать, выключив автоматический выключатель, отвечающий за данную линию. Используйте индикаторную отвертку или мультиметр, чтобы убедиться, что напряжение отсутствует. Это поможет избежать поражения электрическим током во время подключения.
При выборе места для установки варочной панели также следует учитывать безопасность. Убедитесь, что вокруг панели достаточно пространства для вентиляции и что она не будет находиться в непосредственной близости от легковоспламеняющихся материалов, таких как кухонные полотенца или упаковки с продуктами.
Важно использовать качественные и сертифицированные компоненты для подключения. Это включает в себя кабели, розетки и автоматические выключатели. Неправильный выбор или использование несертифицированных материалов может привести к перегреву, короткому замыканию и даже пожару.
При подключении варочной панели к электросети необходимо следовать инструкциям производителя. Обычно в комплекте с панелью идет руководство, в котором подробно описаны все этапы подключения. Обратите внимание на схему подключения, так как неправильное подключение фаз может привести к выходу устройства из строя.
Если ваша варочная панель имеет функцию индукционного нагрева, убедитесь, что используемая посуда совместима с этой технологией. Неправильная посуда может не только ухудшить работу устройства, но и привести к его повреждению.
После завершения подключения проверьте все соединения на наличие возможных повреждений и убедитесь, что они надежно зафиксированы. Включите электричество и протестируйте варочную панель, чтобы убедиться в ее правильной работе. Если вы заметили какие-либо проблемы, такие как искрение или запах гари, немедленно отключите устройство и обратитесь к специалисту.
Наконец, не забывайте о регулярном обслуживании и проверке состояния варочной панели и электропроводки. Это поможет предотвратить возможные неисправности и обеспечит безопасное использование устройства в будущем.
Вопрос-ответ
Можно ли подключить варочную панель к электросети через клеммник?
Если вы купили маломощную модель, например, на две конфорки, то допустимо подключить ее через розетку или клеммник. Если вы опасаетесь подключать мощный электроприбор через вилку, но не хватает знаний или опыта для подключения через автомат, то промежуточный вариант — клеммник.
Можно ли подключить варочную панель без заземления?
Подключение без заземления. Использование заземленной розетки является обязательным условием безопасной работы мощного электрического прибора. Без правильного заземления существует риск поражения электрическим током.
Советы
СОВЕТ №1
Перед началом подключения варочной панели обязательно ознакомьтесь с инструкцией производителя. В ней содержатся важные рекомендации по подключению, а также информация о необходимых характеристиках электросети.
СОВЕТ №2
Убедитесь, что электропроводка в вашем доме соответствует требованиям для подключения варочной панели. Проверьте, что проводка рассчитана на необходимую мощность и имеет соответствующую защиту, чтобы избежать перегрузок и коротких замыканий.
СОВЕТ №3
При подключении варочной панели используйте качественные соединительные элементы и обязательно установите автоматический выключатель. Это обеспечит безопасность в случае перегрузки или короткого замыкания.
СОВЕТ №4
Если вы не уверены в своих навыках подключения, лучше обратиться к квалифицированному электрику. Неправильное подключение может привести к серьезным последствиям, включая повреждение оборудования и риск возникновения пожара.
