Подключение газовой варочной панели и духового шкафа — важный этап обустройства кухни, требующий внимательного подхода и соблюдения норм безопасности. В статье представлена пошаговая инструкция по установке этих устройств с описаниями и схемами. Вы узнаете, как правильно использовать газовый тройник для подключения варочной панели и духового шкафа, что поможет избежать распространенных ошибок и обеспечит надежную работу оборудования. Эта информация будет полезна как профессионалам, так и домашним мастерам, желающим выполнить установку самостоятельно.
Об установке варочных панелей и духовых шкафов

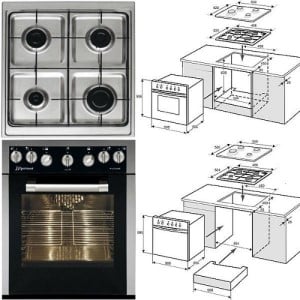

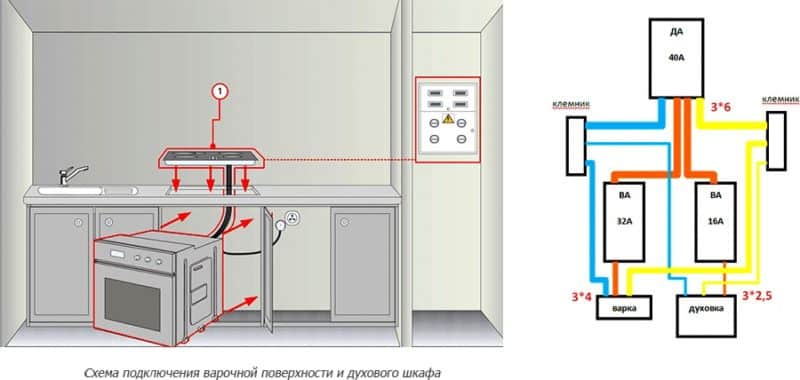

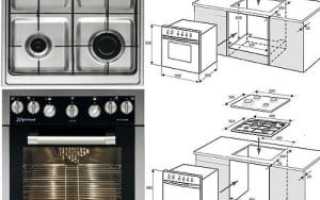

Газовые варочные панели и духовые шкафы могут быть как зависимыми, так и автономными в зависимости от способа их установки. В случае зависимых моделей они размещаются в одной нише, что позволяет эффективно использовать пространство и особенно подходит для компактных кухонь.
Автономные устройства, напротив, не зависят друг от друга. Их можно устанавливать отдельно в удобных для пользователя местах, но в пределах длины газового шланга.
Например, независимую духовку можно разместить на высоте, отличной от стандартной. Это значительно упрощает процесс приготовления пищи и облегчает уборку. Такой способ установки выглядит особенно привлекательно на просторной кухне.
При выборе места для установки приборов важно помнить, что их не следует располагать слишком близко к мойке и холодильнику. Также необходимо предусмотреть наличие розетки с достаточной мощностью, которая должна находиться на высоте не менее 10 см от пола.
Важно. Все работы по переносу и установке нового газового оборудования должны быть согласованы с газовой службой.
Подключение газовой варочной панели и газового духового шкафа требует внимательного подхода и соблюдения всех норм безопасности. Эксперты рекомендуют начинать с выбора качественного оборудования, соответствующего стандартам. Перед установкой необходимо проверить наличие газового подключения и его соответствие требованиям. Важно, чтобы монтаж выполнялся квалифицированным специалистом, так как неправильное подключение может привести к утечкам газа и другим опасным ситуациям.
При установке варочной панели и духового шкафа следует учитывать их совместимость и правильное распределение нагрузки на газовую линию. Также необходимо обеспечить хорошую вентиляцию в кухне для предотвращения накопления угарного газа. После завершения установки эксперты советуют провести тестирование на утечки с помощью мыльного раствора. Это поможет убедиться в надежности соединений и безопасности эксплуатации оборудования.
Варочная панель
Варочную панель устанавливают в столешницу: ее толщина должна быть не менее 38 мм, расстояние от края столешницы до бытового прибора — не меньше 5 см. Обычно в инструкции по эксплуатации к устройству указывают схему расположения и необходимые размеры поверхности.
Для монтажа в столешнице выпиливают отверстие под панель. Его края обрабатывают санитарным герметиком для защиты от влаги и осыпания. После этого устанавливают жиклеры, крепят сантехнический уголок и добавляют герметизирующую прокладку. На вход фиксируют гайку для крепления гибкой подводки.
На панель устанавливают монтажные планки, входящие в комплект, и встраивают в отверстие, которое перед установкой прокладывают уплотнителем. Устройство фиксируют с помощью скоб, затем ножом аккуратно обрезают выступающий уплотнитель.
| Этап подключения | Газовая варочная панель | Газовый духовой шкаф |
|---|---|---|
| 1. Подготовка | Проверка наличия газового крана и гибкой подводки. Проверка соответствия разъема на панели и газовой трубе. | Проверка наличия газового крана и гибкой подводки. Проверка соответствия разъема на шкафу и газовой трубе. Проверка наличия и исправности электропитания (для некоторых моделей). |
| 2. Подключение газовой подводки | Подключение гибкой подводки к газовому крану и варочной панели. Герметизация соединений. | Подключение гибкой подводки к газовому крану и духовому шкафу. Герметизация соединений. |
| 3. Проверка герметичности | Проверка на утечки газа мыльным раствором. | Проверка на утечки газа мыльным раствором. |
| 4. Подключение электропитания (при необходимости) | Не требуется (за исключением моделей с электроподжигом) | Требуется для моделей с электроподжигом, электронным управлением, подсветкой. Проверка соответствия напряжения. |
| 5. Установка и выравнивание | Установка на подготовленную поверхность, выравнивание по уровню. | Установка в нишу, выравнивание по уровню. Проверка зазоров для вентиляции. |
| 6. Запуск и проверка работы | Проверка работы конфорок. | Проверка работы горелок, духовки, электронных функций (при наличии). |
| 7. Вызов специалиста | Рекомендуется вызов специалиста для проверки герметичности и запуска. | Обязателен вызов специалиста для проверки герметичности и запуска. |
Интересные факты
Вот несколько интересных фактов о подключении газовой варочной панели и газового духового шкафа:
-
Совместное подключение: Газовая варочная панель и духовой шкаф могут быть подключены к одной газовой линии, но важно учитывать, что суммарная мощность обоих устройств не должна превышать максимальную пропускную способность газопровода. Это требует точного расчета и, в некоторых случаях, установки дополнительного оборудования, чтобы обеспечить безопасное и эффективное использование.
-
Безопасность подключения: При подключении газовых приборов необходимо использовать специальные гибкие газовые шланги, которые обеспечивают надежное соединение и предотвращают утечки. Также важно установить газовый кран, чтобы в случае необходимости можно было быстро отключить подачу газа.
-
Электрическая искра: Многие современные газовые варочные панели и духовые шкафы оснащены системой автоматического розжига, которая использует электрическую искру для зажигания газа. Это делает процесс более безопасным и удобным, так как пользователю не нужно использовать спички или зажигалки. Однако для работы этой системы требуется наличие электрической сети, что также следует учитывать при установке.
Духовой шкаф

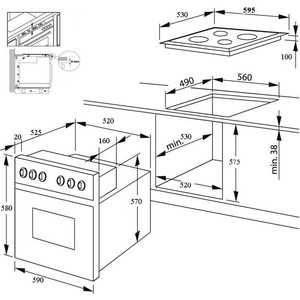

Для установки духового шкафа необходимо подготовить нишу. Она должна быть ровной и без искажений. Чтобы обеспечить хорошую вентиляцию, следует оставить зазоры между стенами и прибором: по 5 см с боков и сзади, а также 10 см снизу.
Духовку рекомендуется размещать вдали от легковоспламеняющихся и горючих материалов. Перед установкой устройства на задней стенке тумбы следует сделать отверстия для газового шланга и электрического кабеля или полностью удалить эту стенку. После этого шкафчик устанавливают на место, выравнивают и помещают в него духовку, соблюдая указанные зазоры.
Как правильно подключить газовую варочную панель и газовый духовой шкаф
После установки переходят к подсоединению приборов к газовой магистрали. Этот процесс лучше доверить специалистам газовых служб, так как неграмотные действия небезопасны и могут привести к аварийным ситуациям. При самостоятельном подключении следует соблюдать все нормы и правила.
При одновременном подсоединении варочной панели и духового шкафа применяют две трубки подачи топлива.
Каждая из них оснащена отдельным краном, перекрывающим газ. При этом не должно быть разветвления с последующей установкой второго крана при резьбовом соединении.
Дополнительный газовый кран устанавливают с помощью сварки, которую выполняет только газосварщик. Чтобы обеспечить полную безопасность, в газовый кран устанавливают диэлектрическую прокладку.
Для соединения применяют два типа элементов: гибкий шланг и металлическую трубу (стальную или медную). Второй тип соединения отличается надежностью, но он возможен, если техника установлена рядом с трубой. Обычно подходит 0,5-дюймовая труба с наружной резьбой.
Чаще всего используют первый тип, так как гибкий шланг более удобный. При этом учитывают, что рукав должен быть цельным, не более 2 м. Его нельзя натягивать и пережимать. И трубу, и шланг присоединяют одинаково.
Если варочная поверхность оснащена функцией «электроподжиг», к газоснабжению ее рекомендуют подключать любым шлангом, кроме имеющих оплетку из металла. Они могут привести к возгоранию и взрыву газа, если произойдет короткое замыкание.
Важно! Перед подключением отключают подачу газа в квартиру или дом.
Сначала подключают варочную панель. Шланг подсоединяют к газовой трубе через сантехнический сгон или штуцер. На резьбу сгона наматывают по часовой стрелке лен, который промазывают пастой для газа. Это уплотняет соединение. В гайку шланга вставляют уплотнительное кольцо. Части сначала соединяют руками, затем затягивают газовым ключом. Другой конец шланга пропускают через столешницу. Затем его подсоединяют к сантехническому уголку, который закреплен на задней поверхности панели, используя лен и пасту.
Затем переходят к подключению духового шкафа. Подводку присоединяют к газовой трубе через диэлектрическую вставку, уплотняя соединение с помощью льна и пасты. Другой конец пропускают через отверстие в нише и подключают к духовке, накручивая гайку по резьбе. Для герметичности применяют лен или фум-ленту.
После того как шланги будут присоединены, проверяют герметичность подключения с помощью мыльного раствора: им промазывают все соединения и открывают кран подачи газа. Если мыло начинает пениться, значит, происходит утечка, ее необходимо устранить. Когда установка выполнена правильно, пузырей нет.
Если техника оборудована грилем, электроподжигом, вентилятором и т. п., ее необходимо подключить к электросети. Для этого используют отдельную линию с заземлением. При этом электропровод не должен прикасаться к газовой трубе. Его предельная температура нагрева — 70°С.
Внимание! Использование тройников и удлинителей запрещено.
После подключения оборудование встраивают в нишу и фиксируют с помощью креплений из комплекта. Затем проводят проверку работоспособности. На панели по очереди зажигают все конфорки. Пламя должно быть голубовато-фиолетовым, равномерным, без перерывов и всполохов. Если сбоев нет, на панель устанавливают решетку для посуды.
Затем проверяют работоспособность духового шкафа, включив его по инструкции. Если он работает корректно, значит, монтаж прошел успешно.
Проверку герметичности должен осуществить работник газовой службы. Он составляет заключение и делает отметку в газовой книжке с указанием марки и серийного номера новой техники, типом соединения и датой подключения.
Читайте также:
Совет. До проверки специалистом новым оборудованием пользоваться не рекомендуют.
Газовый тройник для варочной панели и духового шкафа
Каждое газовое устройство, согласно требованиям СНиП, должно иметь индивидуальный кран. Дополнительные соединения между краном и прибором не допускаются.
Если одновременно подключаются варочная панель и духовой шкаф, необходимо установить два отдельных отвода, использование тройников в этом случае запрещено. Монтаж трубопроводов должны выполнять только специалисты газовых служб с применением сварочных технологий.
При самостоятельном подключении к газовой сети с использованием тройника для варочной панели и духового шкафа, оборудование теряет гарантию от производителя. Это также может привести к наложению штрафов со стороны обслуживающей газовой компании.
Заключение
Подключение варочной поверхности и духовки требует наличия специальных знаний и навыков. В любом случае лучше обратиться к профессионалам. Чтобы избежать штрафов и переделок, все действия, связанные с газовым оборудованием, следует согласовывать с газовыми службами.
Проверка герметичности соединений
После того как газовая варочная панель и газовый духовой шкаф были установлены и подключены к газовой сети, необходимо провести проверку герметичности всех соединений. Это важный этап, который позволяет избежать утечек газа и обеспечить безопасность эксплуатации оборудования.
Для проверки герметичности соединений вам понадобятся следующие инструменты и материалы:
- Мыльный раствор (можно использовать обычное мыло, разведенное в воде)
- Кисточка или губка для нанесения раствора
- Газовый ключ для подтягивания соединений, если это необходимо
Процесс проверки герметичности включает в себя несколько шагов:
-
Читайте также:
- Отключите газ: Перед началом проверки убедитесь, что газовый кран закрыт, чтобы избежать случайного выхода газа.
- Нанесите мыльный раствор: С помощью кисточки или губки аккуратно нанесите мыльный раствор на все соединения газовых труб и фитингов. Обратите особое внимание на места, где соединяются трубы, а также на места, где установлены краны и другие элементы.
- Проверьте наличие пузырьков: Включите газовый кран и внимательно наблюдайте за нанесенным мыльным раствором. Если на поверхности раствора начнут образовываться пузырьки, это свидетельствует о наличии утечки газа. В таком случае необходимо немедленно закрыть газовый кран и устранить проблему.
- Подтяните соединения: Если вы обнаружили утечку, попробуйте подтянуть соединения с помощью газового ключа. После этого повторите проверку герметичности с помощью мыльного раствора.
- Повторная проверка: После устранения всех выявленных утечек повторите процедуру проверки на всех соединениях, чтобы убедиться в их надежности.
Важно помнить, что проверка герметичности соединений должна проводиться регулярно, особенно после установки нового оборудования или проведения ремонтных работ. Если вы не уверены в своих силах или обнаружили серьезные проблемы, рекомендуется обратиться к квалифицированному специалисту для проведения необходимых работ.
Следуя этим рекомендациям, вы сможете обеспечить безопасное и надежное подключение газовой варочной панели и газового духового шкафа, что позволит вам наслаждаться приготовлением пищи без лишних забот.
