Применение газлифтов для кухонных шкафов: правила установки

Газлифт для кухонных шкафов упрощает доступ к верхним ящикам и создает комфортные условия на кухне. В статье рассмотрим, что такое газлифт, как рассчитать его нагрузку в зависимости от размера и веса фасада, а также предоставим пошаговую инструкцию по установке газлифта своими руками. Эта информация будет полезна как опытным мастерам, так и новичкам, стремящимся улучшить функциональность кухни.

Что такое газлифт: устройство и основное предназначение

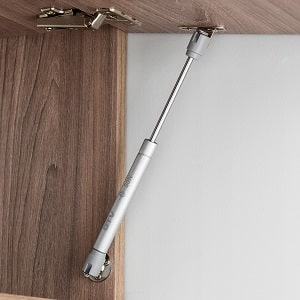

Газлифт – это устройство, которое обеспечивает плавный подъем и удержание дверцы шкафчика, открывающейся вверх.

Справка. Газлифт – это разговорное название гидравлической газовой пружины, представляющей собой разновидность пружины, где в качестве упругого элемента используется газ. Такие устройства находят применение в производстве мебели, автомобилей, пневматического оружия, а также в медицинском и аэрокосмическом оборудовании.

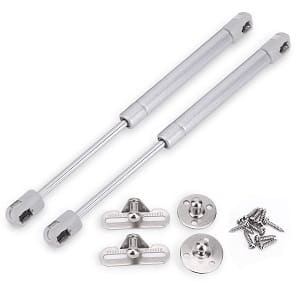

Стандартная конструкция мебельного газлифта включает в себя следующие элементы:

• цилиндрический корпус, выполненный из металла;
• подъемный шток;
• втулку;
• пыльник;
• сальник;
• подшипник скольжения;
• центрирующую втулку-поршень;
• газовый клапан и канал для перезапуска газа.

Конструкция доводчика полностью герметична. В процессе производства устройство заполняется газом (азотом), который предварительно очищается и осушается, чтобы избежать износа и коррозии механизма.

Справка. Газлифт заправляется единожды – на этапе изготовления – под давлением от 5 до 200 атмосфер. В случае поломки он не подлежит ремонту.

Принцип работы данного механизма довольно прост: когда дверца шкафа закрыта, шток находится внутри цилиндра благодаря сжатому газу. При открывании дверцы газ выталкивает поршень, что обеспечивает плавное движение створки без необходимости постоянно удерживать ее рукой.

Основные функции механизма заключаются в:

• бесшумном и плавном открытии и закрытии дверцы;
• надежной фиксации дверцы в открытом положении;
• саморегулируемом движении дверцы.

Конструкция отличается долговечностью, легкостью установки и высокой стойкостью к коррозии, что способствует увеличению срока службы мебели.

Эксперты в области мебельного производства отмечают, что правильная установка газлифтов для кухонных шкафов является ключевым фактором для обеспечения их долговечности и удобства в использовании. Прежде всего, важно выбрать газлифты, соответствующие весу и размеру дверей шкафа. Неправильный выбор может привести к быстрому износу механизма или даже его поломке.

При установке газлифтов специалисты рекомендуют следовать инструкциям производителя, обращая внимание на углы наклона и высоту крепления. Это обеспечит плавное открытие и закрытие дверей. Также стоит учитывать, что газлифты требуют регулярного обслуживания: периодическая проверка состояния и смазка механизмов помогут избежать неприятных ситуаций. В целом, соблюдение этих правил позволит значительно повысить функциональность и комфорт использования кухонных шкафов.

⚫ САМЫЙ ПРОСТОЙ СПОСОБ! (за 3 мин) ГАЗЛИФТ — УСТАНОВКА. Схема Размеры Инструция

Расчет нагрузки газлифта относительно размера и веса фасада

Прежде чем установить механическое устройство на шкаф в кухне, необходимо точно рассчитать и соотнести такие рабочие параметры:

1. Размер газлифта. Определяют тогда, когда шток полностью выдвинут. Стандартный размерный ряд имеет такие варианты: 164 мм, 247 мм, 355 мм. Это позволяет подобрать систему практически под любой размер мебели.
2. Размер фасада. Важно измерить высоту шкафчика. Обычно стандартная высота кухонной мебели с верхним открытием – 360 мм. Для такого варианта используют газлифт длиной 355 мм.
3. Вес дверцы шкафчика со всей фурнитурой и декором. Параметр необходим для расчета мощности газового лифта.
4. Давление в цилиндре, определяющее величину сжатия пружины. Этот показатель измеряется в ньютонах (Н) и прописывается на корпусе механизма и в техническом паспорте к нему. Производители выпускают механизмы с таким диапазоном давления: 50Н, 60Н, 80Н, 100Н, 120Н, 140Н, 160Н, 200Н. Чтобы вычислить необходимое давление, нужно умножить вес дверцы на 10Н. Например, вес дверцы 6 кг; тогда 6×10=60Н – такова должна быть мощность газлифта для фасада весом 6 кг. Подбирать мощную систему для легкого фасада не стоит, иначе дверца будет закрываться слишком резко.

Интересное на сайте:

Петли для кухонной мебели с доводчиком

Варианты крепления навесных шкафов

Если неправильно подобрать газлифт для фасада кухни, срок его службы снизится примерно в два раза.

Интересные факты

Вот несколько интересных фактов о применении газлифтов для кухонных шкафов и правилах их установки:

1. Удобство и безопасность: Газлифты позволяют открывать и закрывать дверцы шкафов с минимальными усилиями, что особенно важно для верхних шкафов, расположенных на высоте. Это делает кухонное пространство более доступным и безопасным, особенно для людей с ограниченной подвижностью.

2. Регулируемая сила подъема: Газлифты бывают разных типов и могут иметь регулируемую силу подъема, что позволяет адаптировать их под вес дверцы шкафа. Это означает, что при установке важно правильно выбрать газлифты в зависимости от размеров и веса дверей, чтобы обеспечить их плавное и безопасное открытие.

3. Правила установки: При установке газлифтов важно учитывать не только вес и размеры дверцы, но и угол открытия. Рекомендуется устанавливать газлифты на высоте, которая обеспечивает оптимальный угол подъема, что позволяет избежать повреждений как дверцы, так и самого механизма. Также важно следовать инструкциям производителя для обеспечения долговечности и надежности работы системы.

Как установить Газ-лифт мебельный.

Как установить газлифт на кухонный шкаф своими руками: пошаговая инструкция

Установка газового устройства включает в себя несколько последовательных шагов: разметка, монтаж и настройка механизма.

Перед началом работы необходимо подготовить инструменты:

• карандаш;
• рулетка и линейка;
• саморезы (обычно поставляются вместе с фурнитурой);
• отвертка или шуруповерт;
• плоскогубцы;
• молоток.

В комплекте с газлифтом для кухонных шкафов вы найдете подробную инструкцию по установке. Обязательно ознакомьтесь с ней перед началом монтажных работ, так как в ней содержатся все важные детали.

Разметка под установку

Рассмотрим особенности выполнения разметки на примере. Дано: газлифт длиной 247 мм, угол подъема фасада – 90°.

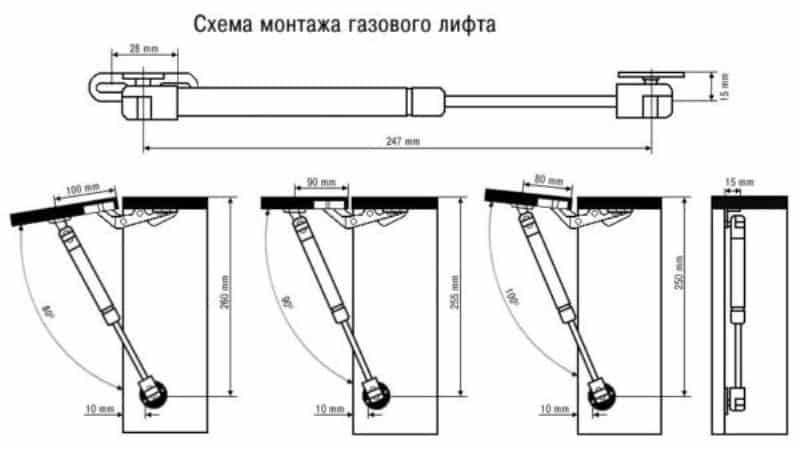

Процесс разметки сводится к таким пунктам (на схеме ниже проиллюстрированы замеры):

1. Сделать разметку на боковой стенке шкафчика. Отложить от верхнего торца вниз 255 мм с отступом от края 10 мм. Это и будет центр крепления.
2. Повторить таким же образом разметку на второй боковой стенке.
3. Сделать замеры на правой стороне дверцы. Для этого отмерить 90 мм от верхнего края дверцы вниз с отступом от края 15 мм. Это центр крепежного крючкообразного элемента, расположенного крючком во внутреннюю сторону фасада.
4. Повторить замеры и сделать метки на левой стороне дверцы.

Важный момент при выполнении замеров: все метки должны совпадать, никаких смещений и неточностей.

Откидной фасад с доводчиком на закрывание

Правила монтажа

Монтаж конструкции следует проводить на снятом шкафу. Рекомендуется перевернуть его и разместить на твердой поверхности так, чтобы открытая дверца находилась внизу. Это позволит лучше видеть разметку и упростит процесс установки механизма.

Установка газлифта для кухонного шкафа:

1. На боковой стенке установить крепление. Центр крепежа должен совпадать с меткой.
2. Держите крепежный элемент и закручивайте саморезы. Обратите внимание на положение шуруповерта или отвертки (они должны быть перпендикулярны поверхности) и крепежа, чтобы избежать смещения и наклона.
3. Закрепите аналогичный крепежный элемент на противоположной стороне шкафа.
4. На дверце совместите крепеж с отметкой и закрепите его двумя саморезами.
5. Установите газлифт на крепление на дверце. Совместите овальный выступ на креплении с отверстием на газлифте и нажмите. О завершении установки сообщит характерный щелчок.
6. Вставьте механизм в крепление на боковой стенке. Закрепление выполняется по тому же принципу: совместите отверстие на механизме с выступом на креплении и нажмите до появления щелчка.

После завершения установки переверните шкафчик и проверьте работу механизма, убедитесь в плотности прилегания дверцы, отсутствии перекосов и зазоров.

Выравнивание и регулировка

После установки конструкцию необходимо отрегулировать. Например, человеку невысокого роста сложно дотянуться до дверцы, чтобы закрыть ее, а высокий будет заглядывать под дверцу, чтобы найти и достать нужные вещи.

Конструкторы позаботились об этом моменте. Так, фасад имеет три положения в открытом состоянии относительно боковых стенок шкафа: 80°, 90°, 100° (угол подъема).

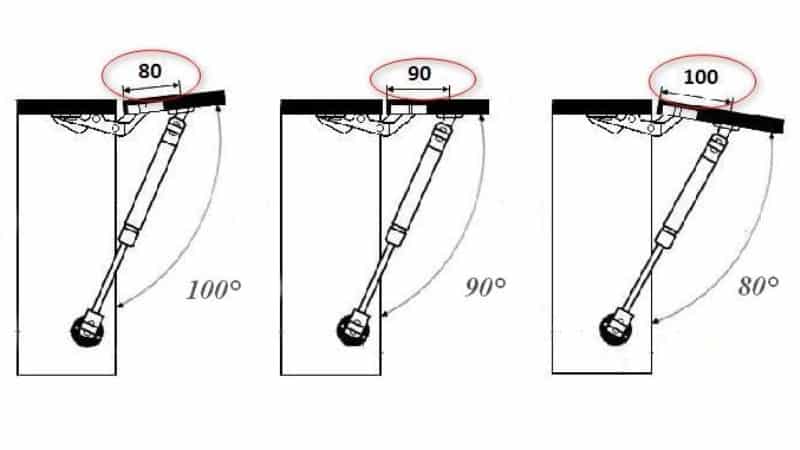

Для выравнивания механизма изменяют разметку крепежа на дверце следующим образом:

• фасад в открытом положении под углом 80° – при разметке отмечают 100 мм от верхнего края вниз до центра крепежного элемента;
• дверца под углом 90° – откладывают 90 мм вниз до центра крепежной детали;
• створка под углом 100° – отмечают 80 мм по той же схеме.

Допустимая погрешность при регулировке газлифта – не больше 5-10°.

Существует несколько способов более точной регулировки створки:

1. Регулировка самого газлифта. У механизма есть внутренняя резьба на баллоне. Если ее плавно проворачивать, возможно опустить или приподнять фасад.
2. Регулировка при помощи навесных петель. Расположенные на них регулировочные шурупы позволяют более точно посадить дверцу, избежать зазоров и неровностей.

К таким методам прибегают в случае, если сразу несколько подобных фасадов расположено в ряд.

Кухонные столешницы из дерева и фанеры своими руками

О диване на кухню своими руками в домашних условиях

Изготовление кухонного стола своими руками из дерева или ДСП

Типовые ошибки при установке газлифта

При самостоятельной установке системы чаще всего возникают следующие ошибки:

1. Использование одного газлифта для фасада. Существует мнение, что для легких дверей достаточно одного механизма. Это заблуждение, так как такое решение приводит к неравномерному распределению давления, что может привести к перекосу механизма и самой дверцы. Согласно правилам, для каждого фасада рекомендуется устанавливать два газлифта.
2. Выбор слишком мощного механизма для легких фасадов. Это может привести к тому, что дверца будет закрываться резко и с громким хлопком. Если конструкция будет ненадежно закреплена, то точка крепления может быть повреждена в процессе эксплуатации. Мощность механизма должна соответствовать размерам фасада.
3. Работа с прикрепленным к стене шкафом. Для безопасного и удобного монтажа лучше всего снять шкаф со стены, перевернуть его и разместить открытой дверцей вниз.
4. Первоначальная установка устройства. Газлифт является дополнительным элементом, который облегчает открытие и закрытие дверей, но его установка зависит от стандартной фурнитуры. Поэтому сначала необходимо установить всю фурнитуру, а затем монтировать газлифт.

Еще одной распространенной ошибкой является игнорирование инструкции. Вкладыш с детальными рекомендациями и схемами поможет решить многие вопросы, возникающие в процессе работы.

Заключение

Газлифт – это устройство, которое обеспечивает бесшумное и плавное открытие, закрытие и фиксацию дверец шкафов в открытом положении. Представляет собой герметичный механизм, заполненный газом. Имеет вид цилиндра со штоком.

Отремонтировать вышедший из строя механизм невозможно, а вот установить его самостоятельно – вполне. Главное, правильно произвести замеры, сделать разметку и придерживаться инструкции по установке.

Выбор подходящего газлифта в зависимости от типа кухонного шкафа

При выборе газлифта для кухонного шкафа необходимо учитывать несколько ключевых факторов, которые напрямую влияют на его функциональность и долговечность. В первую очередь, важно определить тип кухонного шкафа, так как разные конструкции требуют различных характеристик газлифтов.

Существует несколько типов кухонных шкафов, таких как верхние шкафы, угловые конструкции и шкафы с выдвижными дверцами. Для каждого из этих типов требуется индивидуальный подход к выбору газлифта. Например, для верхних шкафов, которые открываются вверх, необходимо выбирать газлифты с определенной силой сжатия, чтобы обеспечить легкость и безопасность открытия дверцы. Обычно для таких шкафов используются газлифты с силой от 40 до 100 Н, в зависимости от веса дверцы и её размеров.

Угловые шкафы, как правило, имеют более сложную конструкцию и требуют газлифтов, которые могут обеспечить равномерное распределение нагрузки. В таких случаях рекомендуется использовать два газлифта, чтобы избежать перекоса и обеспечить плавное открытие. Сила сжатия газлифтов для угловых шкафов также должна быть тщательно рассчитана, чтобы избежать чрезмерного усилия при открытии.

Шкафы с выдвижными дверцами требуют особого внимания при выборе газлифтов. Здесь важно учитывать не только вес дверцы, но и механизм её открытия. Для таких конструкций часто используются газлифты с регулируемой силой, что позволяет адаптировать их под конкретные условия эксплуатации. Также стоит обратить внимание на длину штока газлифта, так как это влияет на угол открытия дверцы и удобство использования.

Кроме того, стоит учитывать материал, из которого изготовлен шкаф. Деревянные конструкции могут требовать более мощных газлифтов по сравнению с металлическими, так как вес дверцы может значительно варьироваться. Также важно учитывать, что газлифты должны быть устойчивы к воздействию влаги и температурных колебаний, особенно если кухня активно используется.

Наконец, не забывайте о качестве газлифтов. Рекомендуется выбирать продукцию от проверенных производителей, так как это гарантирует надежность и долговечность механизма. Обратите внимание на наличие сертификатов качества и гарантийных обязательств, что также может свидетельствовать о высоком уровне продукции.

Таким образом, правильный выбор газлифта для кухонного шкафа зависит от множества факторов, включая тип конструкции, вес дверцы, материал и качество самого механизма. Уделив внимание этим аспектам, вы сможете обеспечить комфортное и безопасное использование вашего кухонного пространства.

Вопрос-ответ

Как правильно должен стоять газлифт?

Газлифт следует закрепить одним краем к основанию мебели, а другим к фасаду. Как не перепутать сторонами? Обратите внимание на то, что круглую сторону со втулкой нужно прикрепить к боковине мебели, а крючкообразный крепеж к дверце. Устанавливать газлифты лучше баллоном вверх.

Сколько газлифтов нужно для фасада?

При монтаже газлифта необходимо учитывать ряд моментов: для одного фасада потребуется два газовых лифта и два амортизатора.

Какие петли ставить с газлифтом?

Любые газовые лифты устанавливаются с петлями без пружины, например, LIBERTY Н691, или с пружиной обратного хода PUSH H690. Если необходимо бесшумное закрывание, то можно дополнительно к GL104 поставить упор-защелку, например, AMF10.

Как использовать газлифт?

Когда вы поднимаете кресло, вы нажимаете на рычаг, и тем самым поршень давит на небольшую кнопку, которая открывает клапан между двумя камерами. Одновременно с этим из емкости первой камеры газ поступает во вторую, и устройство начинает опускаться вниз. Сиденье в это самое время, наоборот, приподнимается вверх.

Советы

СОВЕТ №1

Перед установкой газлифтов обязательно ознакомьтесь с инструкцией производителя. Разные модели могут иметь свои особенности и требования к установке, которые необходимо учитывать для обеспечения безопасности и долговечности работы.

СОВЕТ №2

При выборе газлифтов обратите внимание на их грузоподъемность. Убедитесь, что выбранные вами газлифты могут выдерживать вес дверцы вашего шкафа, чтобы избежать поломок и повреждений в будущем.

СОВЕТ №3

Для установки газлифтов используйте качественные крепежные элементы и инструменты. Это поможет избежать ненужных проблем и обеспечит надежное крепление, что особенно важно для кухонной мебели, которая подвержена частому использованию.

СОВЕТ №4

Регулярно проверяйте состояние газлифтов и их механизмов. Если вы заметили, что дверцы шкафа открываются или закрываются с трудом, возможно, пришло время заменить газлифты, чтобы избежать повреждений мебели и обеспечить комфортное использование.
