При выборе розетки для духового шкафа и варочной панели важно учитывать технические характеристики и безопасность. Неправильный выбор может привести к перегрузке электросети и пожару. В статье рассмотрим, какие розетки подходят для подключения этих приборов, их особенности и требования к установке. Узнаете, где лучше размещать розетки для надежной работы техники, а также рекомендации по установке комбинированных силовых розеток.
Подготовка к подключению

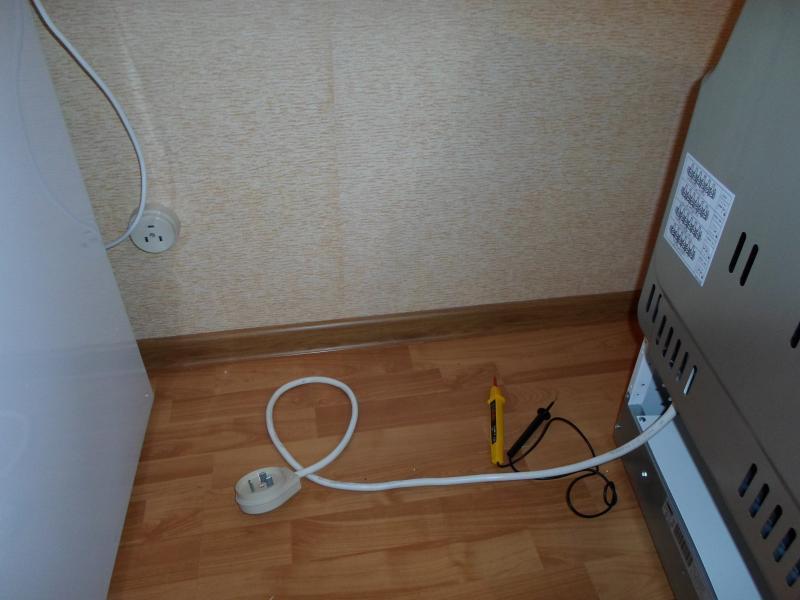

Варочные панели, духовые шкафы и электроплиты подключаются к отдельной электрической линии, которая ведет напрямую к главному распределительному щитку.
При выборе розетки для подключения духового шкафа и варочной панели эксперты рекомендуют учитывать несколько ключевых факторов. Во-первых, важно обратить внимание на мощность приборов. Для большинства современных моделей требуется розетка с заземлением и способностью выдерживать высокие нагрузки, поэтому оптимальным вариантом станет розетка на 16 А или 32 А.
Также специалисты подчеркивают, что лучше выбирать модели с защитой от перегрева и короткого замыкания. Это обеспечит дополнительную безопасность в эксплуатации. Не менее важным аспектом является качество проводки: она должна быть выполнена из медных проводов, что гарантирует надежность и долговечность.
Кроме того, эксперты советуют устанавливать розетку на высоте, удобной для подключения, и в месте, защищенном от влаги, чтобы избежать возможных повреждений. Правильный выбор розетки не только обеспечит стабильную работу техники, но и повысит безопасность на кухне.
Требования к проводке
Особое внимание уделяют качеству электропроводки — от этого в немалой степени зависит безопасность работы приборов. Если проводка старая и не соответствует требованиям безопасности, прокладывают новый кабель достаточного сечения (зависит от мощности подключаемой техники).
Важно! При замене кабеля выбирают вариант с 3 жилами (обязательно с заземляющим проводом зелено-желтого цвета). Сечение подбирают, ориентируясь на мощность техники. Если нагрузка составляет 3–3,5 кВт, достаточно кабеля с сечением 2,5 мм. Если мощность электрической плиты превышает 3,5–5 кВт, сечение кабеля составляет 4 мм. Для более мощных приборов применяют кабель с сечением 6 мм.
Кабель соединяют с распределительной коробкой через УЗО (устройство защитного отключения) и автомат либо дифавтомат. Эти устройства защитят человека и технику при возникновении нештатных ситуаций.
| Тип розетки | Номинальный ток (А) | Подходит для |
|---|---|---|
| Schuko (евророзетка) | 16 А | Варочная панель (некоторые модели), духовка (маломощные модели) |
| Schuko (евророзетка) с заземлением | 32 А | Варочная панель, духовка (большинство моделей) |
| Силовая розетка 32 А (5-pin) | 32 А | Варочная панель и духовка (высокая мощность) |
| Силовая розетка 40 А (5-pin) | 40 А | Варочная панель и духовка (очень высокая мощность) |
Интересные факты
Вот несколько интересных фактов о выборе розеток для подключения духовки и варочной панели:
-
Мощность и тип подключения: Духовки и варочные панели часто требуют значительной мощности, поэтому важно выбирать розетки, которые могут выдерживать высокие нагрузки. Обычно для таких приборов используются розетки с заземлением и с номиналом 16 А или 32 А, в зависимости от мощности устройства.
-
Специальные розетки: Для подключения варочных панелей и духовых шкафов рекомендуется использовать специальные розетки, которые предназначены для работы с бытовыми электроприборами. Например, розетки с возможностью подключения трехфазного питания (если это предусмотрено) могут обеспечить более стабильную работу и предотвратить перегрев.
-
Безопасность и стандарты: Важно учитывать, что установка розеток для мощных бытовых приборов должна соответствовать местным электрическим стандартам и нормам безопасности. Неправильный выбор или установка может привести к перегреву, короткому замыканию и даже пожару, поэтому лучше доверить эту работу квалифицированному электрику.
Описание и характеристики
После проверки старой электропроводки или установки новой, можно переходить к установке розеток. Давайте подробнее рассмотрим особенности розеток и вилок, предназначенных для варочных панелей и духовых шкафов.
Розетка
Кухонные приборы мощностью более 3,5 кВт подключают к электричеству через специальные силовые розетки (мощность техники указана в технической документации). Производители выпускают несколько разновидностей таких розеток, но главное их отличие от обычных бытовых — способность работать с токами высокой мощности.
Электрические плиты и духовые шкафы изготавливают с использованием наружных металлических деталей, которые при пробое электричества на корпус оказываются под напряжением. Для защиты пользователя от поражения током применяется заземление.
Внимание! Духовки и варочные панели подключают через заземление. В розетке или вилке для такой техники есть 3 или 5 контактов (в первом случае — для сети 220 Вольт, во втором — для 380 Вольт).
Различают однофазные силовые розетки и трехфазные. Первые подводят к устройству фазу, рабочий ноль и заземляющий провод. Вторые рассчитаны на 5 контактов и выдерживают силу тока не менее 32 А.
Читайте также:

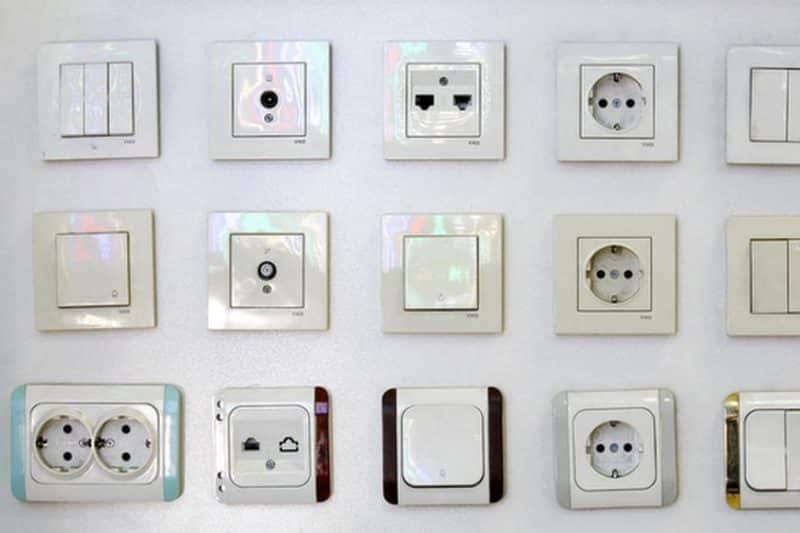

Виды

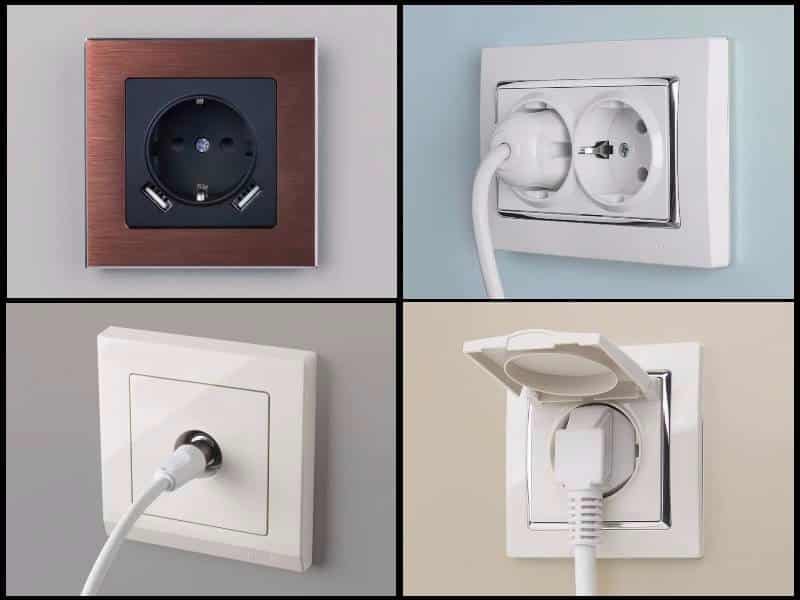

В зависимости от способа установки, комплектующие делятся на три категории: скрытые, накладные и комбинированные:
- Скрытые. При этом методе монтажа подрозетник устанавливается в стену, что позволяет скрыть рабочую поверхность розетки. Это повышает безопасность использования, а также снижает вероятность попадания влаги и грязи.
- Накладные. Эти элементы устанавливаются на поверхность стен. В результате розетка выступает над стеной, что делает ее более уязвимой к воздействию влаги, пыли и жира.
- Комбинированные. Этот тип включает скрытую розетку, которая дополнительно защищена от внешних воздействий специальной крышкой.
По конструкции силовые розетки бывают одинарными и двойными. Двойные розетки удобны тем, что позволяют подключать дополнительную кухонную технику, такую как миксер, микроволновая печь, вытяжка и другие устройства.
Розетки также различаются по максимальной силе тока, на которую они рассчитаны. Существуют модели на 25 А, 32 А, 63 А и 125 А. Выбор мощности следует осуществлять в зависимости от потребляемой мощности подключаемого оборудования.

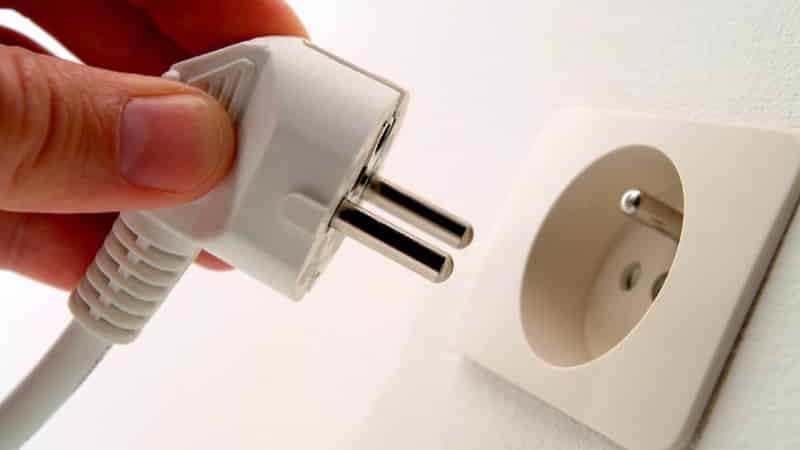

Вилка
В комплект к силовой розетке подбирают и специальную силовую вилку. Во внутренней ее части есть 6 контактов, которые используют для подсоединения провода. Клеммы под номерами 1, 2 и 3 предназначены для проводника фазы (L). Их соединяют перемычкой. К клеммам 4 и 5 подключают ноль (N). Клемма 6 требуется для заземления.
Место установки
При выборе места для установки электрических розеток следует придерживаться важного правила: не размещайте их и другое вспомогательное оборудование непосредственно за техникой. Оптимально выбирать место либо рядом с устройством, либо немного выше (примерно на 10 см), либо на уровне ножек, но не ниже.
Обратите внимание! Розетки не должны находиться слишком близко к полу. Особенно это актуально для кухни и ванной, где существует высокая вероятность затопления и протечек водопровода.
Рекомендуемое расстояние от пола составляет не более 90 см. Также важно, чтобы подрозетник не находился на одном уровне с электроприбором. Наиболее удобным вариантом будет размещение его справа или слева от плиты или панели.

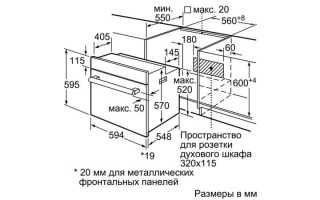

Расположение духового шкафа и панели

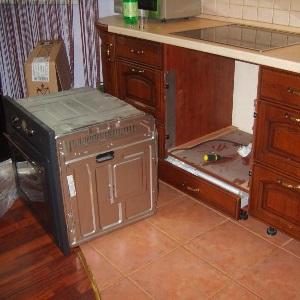

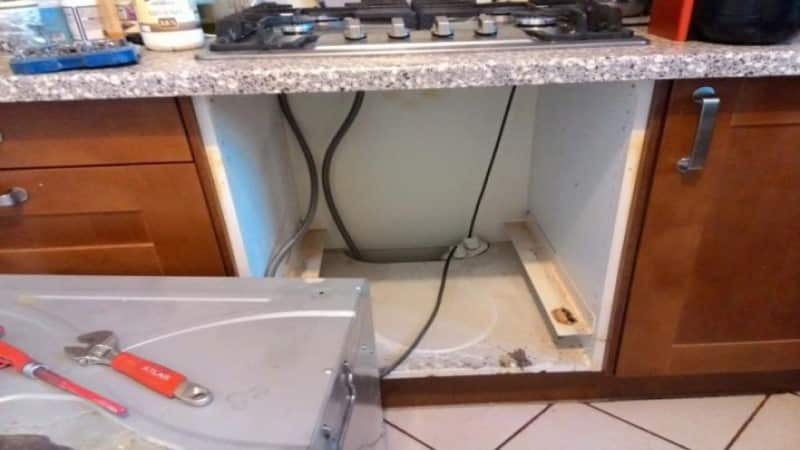

Духовку размещают в специальной нише в мебели, а панель монтируют в столешницу над духовкой. При подготовке места для техники избегают перекосов поверхностей, на которые будет установлено оборудование.
Внимание! Если духовой шкаф стоит неровно, тепло внутри него распределяется неправильно. В результате срок службы прибора сокращается.

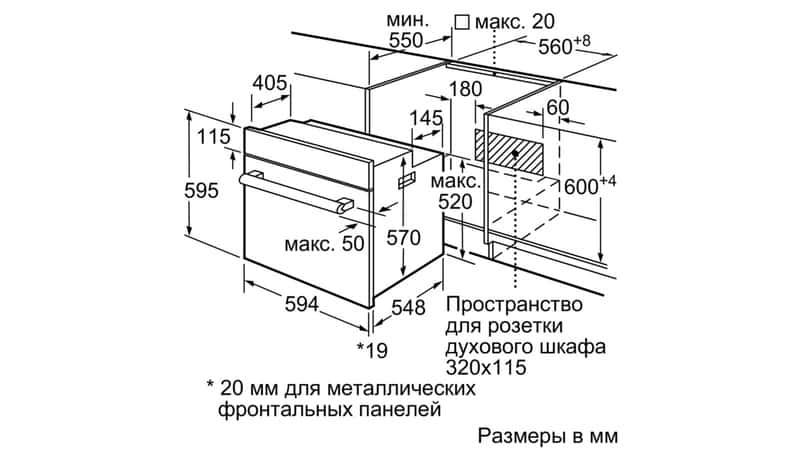

Важно предусмотреть зазоры между поверхностями ниши и духовкой для достаточной вентиляции. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5–7 см, между дном ниши и основанием шкафа — от 8–10 см.
Инструкция по установке
Монтаж усиленных компонентов для электрических и индукционных плит можно осуществить как с помощью профессионалов, так и самостоятельно. Если вы решили выполнить установку самостоятельно, следуйте этим шагам:
- Отключение электроэнергии. Перед началом работ необходимо отключить питание на линии и убедиться, что в проводах отсутствует электрический ток.
- Подготовка места для установки розетки. На этом этапе с помощью перфоратора или болгарки делают штробу и устанавливают подрозетник в стену.
- Подготовка кабеля. В подрозетник помещают кабель и удаляют с него изоляцию. Жилы следует зачищать на 0,8–1 см.
- Подключение проводов. Снимают декоративную крышку с розетки и подключают жилы кабеля к контактам. Желто-зеленый провод заземления подключают к центральному контакту, а фазу и ноль — к оставшимся контактам. Затем устанавливают розетку в подрозетник.
- Закрепление подрозетника. Подрозетник фиксируют в стене с помощью гипсового раствора или шпаклевки. После того как раствор высохнет, дополнительно закрепляют его шурупами.
- Установка верхней части и проверка работоспособности. Декоративный корпус розетки устанавливают на место и проверяют, функционирует ли устройство корректно.
Заключение
Для подключения варочной панели и духового шкафа применяют силовые розетки и вилки. Это правило обусловлено тем, что потребление тока у этих приборов значительно выше обычной бытовой техники. К месту установки прокладывают отдельный кабель достаточного сечения.
Отдельная силовая розетка и выделенная линия питания обеспечивают долговечную и безопасную работу мощной кухонной техники.
Безопасность при подключении
При подключении духовки и варочной панели безопасность является одним из самых важных аспектов, который необходимо учитывать. Неправильное подключение может привести к короткому замыканию, перегреву проводов и даже пожару. Поэтому важно следовать определённым рекомендациям и стандартам.
-
Читайте также:
Первое, на что стоит обратить внимание, это мощность устройства. Духовки и варочные панели могут иметь значительную мощность, часто превышающую 3 кВт. Это означает, что для их подключения необходимо использовать розетки и провода, способные выдерживать такие нагрузки. Рекомендуется использовать розетки, рассчитанные на ток не менее 16 А, а лучше 32 А, если мощность устройства это позволяет.
Второе, необходимо учитывать тип подключения. Для подключения мощных бытовых приборов, таких как духовки и варочные панели, лучше всего использовать стационарные подключения с помощью специальных розеток, которые обеспечивают надежный контакт и минимизируют риск перегрева. Розетки с заземлением также являются обязательными, так как это значительно повышает уровень безопасности.
Третье, важно правильно выбрать место для установки розетки. Она должна находиться на расстоянии не менее 30 см от источников воды и быть защищена от механических повреждений. Также стоит избегать установки розетки в местах, где она может быть подвержена воздействию высоких температур, например, рядом с варочной панелью.
Четвертое, рекомендуется использовать автоматические выключатели и УЗО (устройства защитного отключения). Эти устройства обеспечивают дополнительную защиту от перегрузок и коротких замыканий, что особенно важно при использовании мощных приборов. Установка УЗО поможет предотвратить поражение электрическим током в случае неисправности устройства.
Наконец, не стоит забывать о профессиональной установке. Если у вас нет достаточного опыта в электромонтаже, лучше обратиться к квалифицированному электрику. Он сможет правильно оценить все риски и выполнить подключение с соблюдением всех норм и правил, что обеспечит безопасность эксплуатации вашей духовки и варочной панели.
Вопрос-ответ
Какую розетку ставить на духовой шкаф и варочную панель?
Однофазное подключение «Варка» и/или духовой шкаф мощностью до 3,5 кВт подключаются в стандартную розетку на 16 А/220 В.
Какой кабель нужен для духового шкафа и варочной панели?
Кабель для однофазного прибора должен быть формата 3х4 или 3х6 с маркировкой ВВГнг или NYM.
Советы
СОВЕТ №1
Выбирайте розетку с учетом мощности ваших приборов. Для подключения духовки и варочной панели важно, чтобы розетка могла выдерживать необходимую нагрузку. Обычно для таких устройств требуется розетка на 16 А или 32 А, в зависимости от их мощности. Убедитесь, что выбранная вами розетка соответствует требованиям ваших приборов.
СОВЕТ №2
Обратите внимание на тип подключения. Для подключения мощных кухонных приборов, таких как духовка и варочная панель, рекомендуется использовать стационарное подключение через распределительную коробку, а не обычную розетку. Это обеспечит большую безопасность и надежность в эксплуатации.
-
Читайте также:
СОВЕТ №3
Выбирайте розетки с защитой от перегрева и короткого замыкания. Это особенно важно для кухонных приборов, которые могут потреблять значительное количество энергии. Розетки с защитными механизмами помогут предотвратить возможные аварийные ситуации и продлить срок службы ваших устройств.
СОВЕТ №4
Не забывайте о правильной установке. Убедитесь, что установка розетки выполняется квалифицированным электриком, который сможет правильно подключить все провода и обеспечить соответствие всем нормам безопасности. Это поможет избежать проблем в будущем и гарантирует безопасную эксплуатацию вашей техники.
